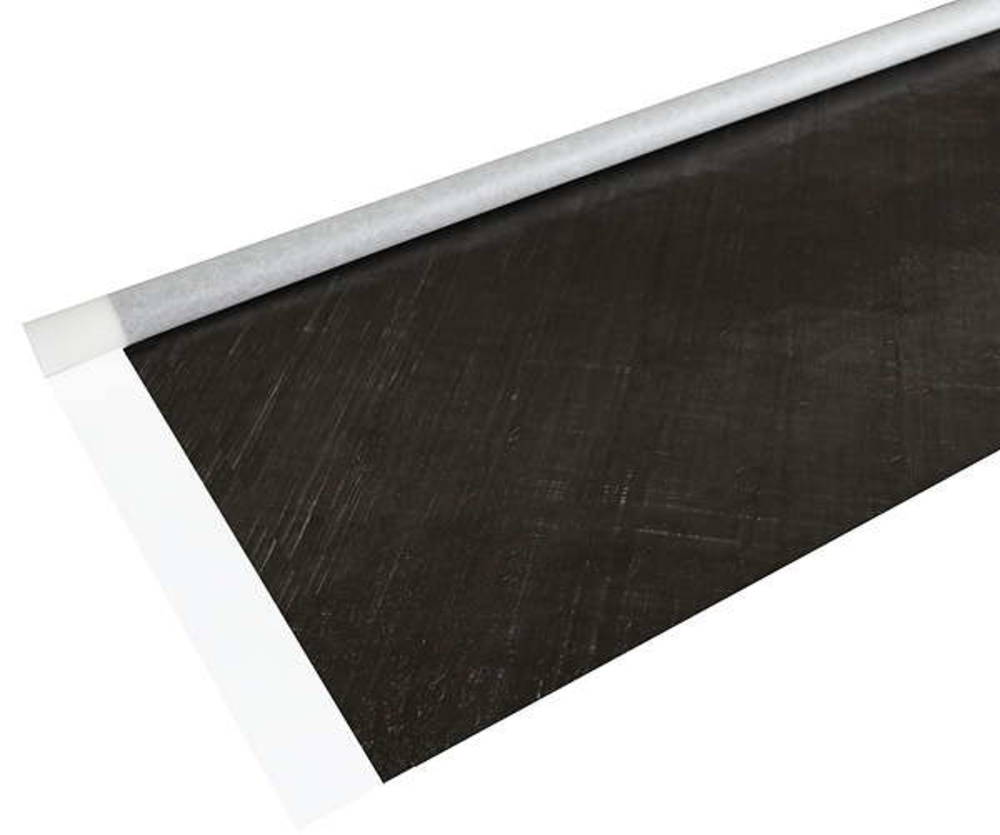

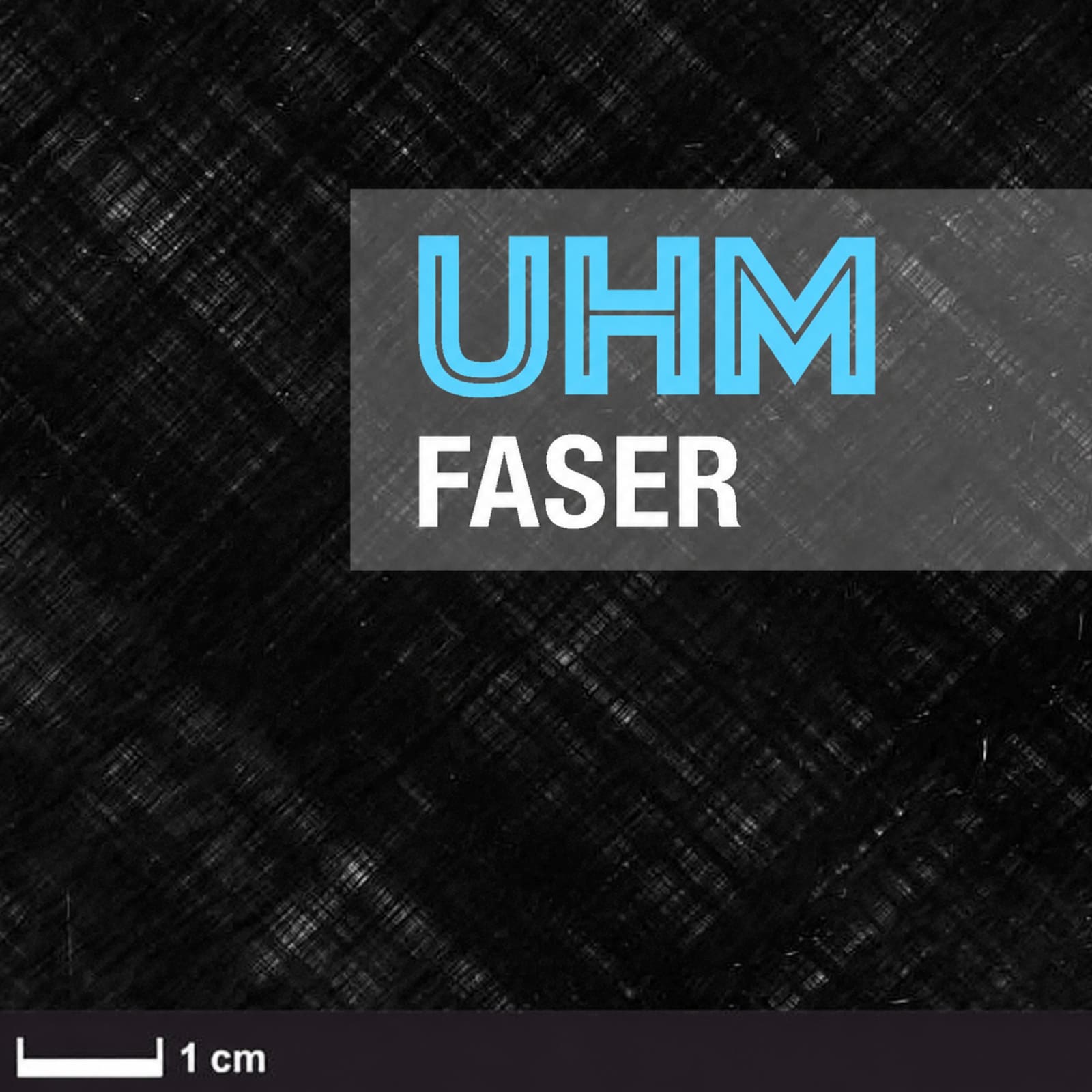

CARBOWEAVE® UMS – ultraleichtes, biaxiales Kohlefasergelege aus hochmoduliger Tenax® UMS40-Faser für besonders dünne, hochsteife CFK-Laminate.
Erhältlich in NORMAL (+/−45°) und GESPIEGELT (−/+45°) für einen gezielten, symmetrischen Lagenaufbau.
Die beiden unidirektionalen Kohlefaserlagen sind mit einem Epoxid-kompatiblen Binder fixiert. Die gleichmäßige Faserverteilung und nahezu ondulationsfreie Ausrichtung ermöglichen eine effiziente Nutzung der hohen Fasersteifigkeit. Gegenüber klassischen Gelegen mit Haftfadengitter bietet CARBOWEAVE® eine verbesserte Drapierfähigkeit und Oberflächenqualität.
Technische Daten
| Faser |
Tenax® UMS40, 24k / 800 tex |
| Konstruktion |
Biaxial, zwei UD-Lagen |
| Flächengewicht |
29 g/m² (14,5 + 14,5 g/m²) |
| Faserorientierung |
NORMAL (+/−45°) / GESPIEGELT (−/+45°) |
| Bindung |
Epoxid-kompatibler Binder |
| Rollenabmessung |
60 × 310 cm (1,86 m²) |
Vorteile und Lagenaufbau
Die ±45°-Faserorientierung eignet sich besonders für torsionsbeanspruchte Bauteile. Torsionslagen können ohne den sonst erforderlichen diagonalen Zuschnitt und entsprechenden Verschnitt verarbeitet werden.
Bei sehr dünnen Laminaten können ungünstige Lagenaufbauten Verzug verursachen. Deshalb ist das Gelege in zwei spiegelbildlichen Ausführungen erhältlich:
- NORMAL (+/−45°), Art.-Nr. 192029060-CBA-3
- GESPIEGELT (−/+45°), Art.-Nr. 192029060-ABC-3
Die gespiegelte Variante besitzt die umgekehrte Reihenfolge der beiden Faserlagen. Durch Kombination beider Ausführungen lassen sich symmetrische Lagenaufbauten gezielt realisieren. Dies kann insbesondere bei sehr dünnen Bauteilen unerwünschte Verformungen reduzieren und die Maßhaltigkeit verbessern.
Typische Anwendungen

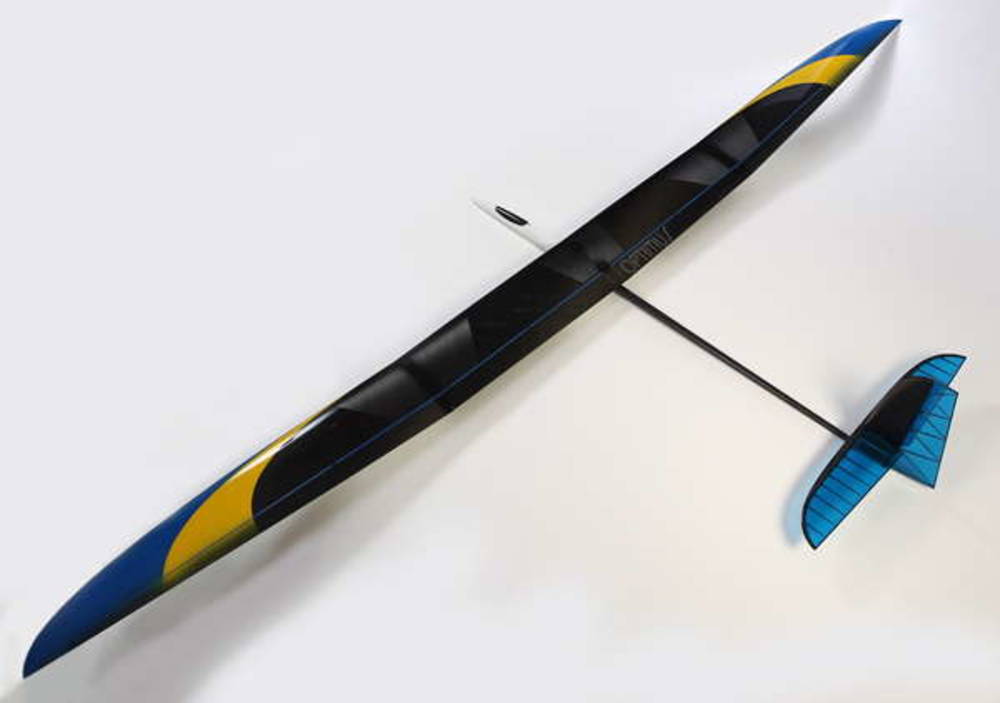

- Tragflächen, Leitwerke und Endleisten im Modellflugzeugbau
- Dünnwandige CFK-Schalen und Leichtbaustrukturen
- Torsionsverstärkungen von Tragflächen und Rümpfen
- Leichte Motorsport- und Sportgerätebauteile
- Gewichtsoptimierte Bauteile im Boots- und Schiffbau

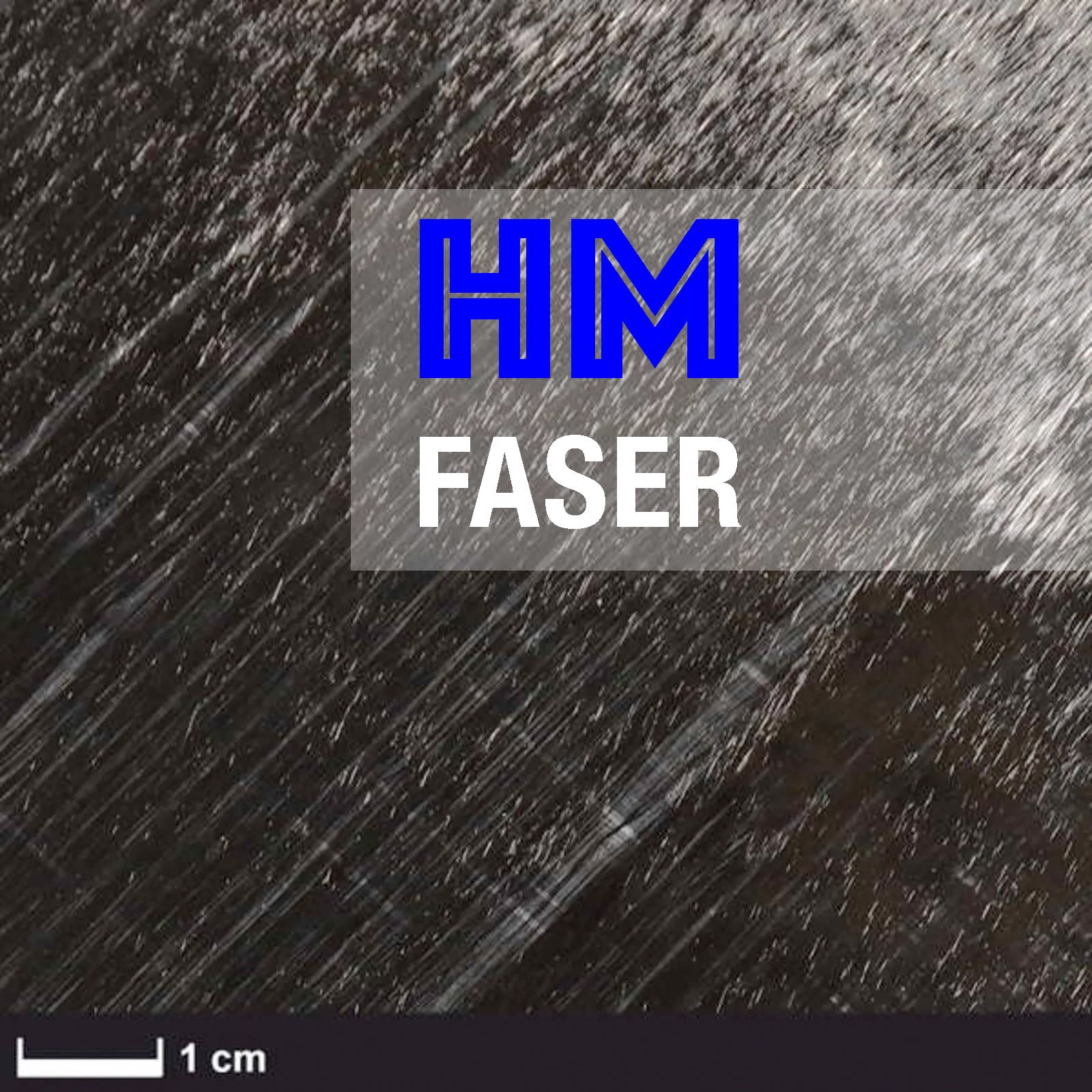

Vergleich der Tenax®-Kohlefasern
UMS40 bietet die höchste Steifigkeit der drei verglichenen Fasertypen. IMS65 besitzt die höchste Zugfestigkeit und Bruchdehnung, HTS40 eignet sich für robuste Standardanwendungen.
| Eigenschaft |
IMS65 |
UMS40 |
HTS40 |
| Zugfestigkeit (MPa) |
6.000 |
4.700 |
4.400 |
| Zug-E-Modul (GPa) |
290 |
390 |
240 |
| Bruchdehnung (%) |
1,9 |
1,2 |
1,8 |
Rechnerische Laminatdaten
Handlaminat mit 35 % Faservolumengehalt:
| Harzbedarf |
ca. 34 g/m² |
| Laminatdicke |
ca. 0,045 mm |
| Laminatgewicht |
ca. 63 g/m² |
