Extrafein gemahlene Kohlenstofffasern (0,1 mm)
für elektrisch leitfähige und faserverstärkte
Kunstharzmischungen.
Aus recycelten Carbonfasern. Für Epoxid-,
Polyester- und Vinylesterharze geeignet.
Gemahlene Kohlefasern mit einer mittleren Faserlänge
von 0,1 mm eignen sich zur Herstellung elektrisch
leitfähiger Beschichtungen, Klebstoffe sowie harter,
faserverstärkter Füll- und Pressmassen.
Sie lassen sich gleichmäßig in geeignete
Kunstharzsysteme einarbeiten.
Die recycelten Carbonfasern besitzen überwiegend
eine PU-Schlichte, die beim Mahlen durch
Wärmeentwicklung teilweise entfernt wird.

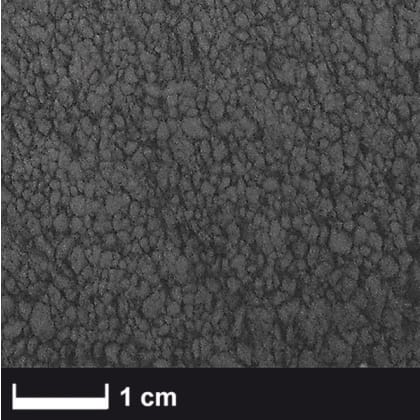

Im trockenen Zustand entstehende Faserknäuel
lassen sich beim Einmischen in Harz auflösen,
sodass sich die Kurzfasern verteilen.
Technische Daten
|
Faserart
|
Recycelte Kohlenstofffasern
|
|
Kohlenstofffasergehalt
|
100 % (min. 99 %)
|
|
Anteil Ex-PAN-Fasern
|
100 % (min. 99 %)
|
|
Kohlenstoffgehalt
|
94 % (min. 92 %)
|
|
Mittlere Faserlänge
|
100 ± 20 µm
|
|
Filamentdurchmesser
|
7 ± 2 µm
|
|
Faserdichte
|
1,7 bis 2,0 g/cm³
|
|
Spezifischer elektrischer Widerstand
|
Durchschnittlich 15 µΩ·m, max. 20 µΩ·m
|
|
Zugfestigkeit
|
3.500 MPa (min. 3.000 MPa)
|
|
Zug-E-Modul
|
230 GPa
|
|
Bruchdehnung
|
1,5 % (min. 1,2 %)
|
Die mechanischen und elektrischen Kennwerte
sind Orientierungswerte der eingesetzten
Kohlenstofffasern. Über 90 % stammen aus
hochfesten Ex-PAN-Fasern, der verbleibende
Anteil aus High-Modulus-Fasern.
Die Eigenschaften ausgehärteter Harzmischungen
hängen vom Harzsystem, Fasergehalt und
der Verarbeitung ab.
Vorteile
- Feine Faserverstärkung von Kunstharzmischungen
- Ermöglicht elektrisch leitfähige Beschichtungen und Klebstoffe
- Ergibt leichte, harte Füll- und Pressmassen
- Gleichmäßige Verteilung durch geringe Faserlänge
- Für Epoxid-, Polyester- und Vinylesterharze geeignet
- Aus recycelten Kohlenstofffasern hergestellt
Typische Anwendungen
- Elektrisch leitfähige Beschichtungen
- Elektrisch leitfähige Klebstoffe und Vergussmassen
- Faserverstärkte Press- und Formmassen
- Harte, leichte Spachtel- und Füllmassen
- Modifizierung von Epoxid-, Polyester- und Vinylesterharzen
Verarbeitung
Bei Zweikomponentensystemen Harz und Härter
zunächst im vorgeschriebenen Mischungsverhältnis
gründlich vermischen. Anschließend die gemahlenen
Kohlefasern portionsweise einrühren, bis eine
gleichmäßige Verteilung ohne Faseragglomerate
erreicht ist.
Die Zugabemenge richtet sich nach der gewünschten
Konsistenz, Verstärkungswirkung und elektrischen
Leitfähigkeit. Für elektrisch leitfähige Mischungen
ist ein ausreichend hoher Faseranteil mit
zusammenhängenden Leitpfaden erforderlich.
Die Leitfähigkeit sollte an einer Probemischung
überprüft werden.
Für standfeste Klebe- und Füllmassen können
geeignete Füll- oder Thixotropiermittel ergänzt
werden. Bei hohen Faseranteilen ist auf eine
vollständige Benetzung und gleichmäßige
Verteilung zu achten.
