Composite-Schrauben MSM1

Die MSM1-Befestigungselemente bestehen aus einem Außengewindebolzen, der fest mit einer dünnen, gelochten Grundplatte verbunden ist. Sie ermöglichen die Herstellung eines belastbaren Gewindeanschlusses an Bauteilen, bei denen eine herkömmliche Verschraubung durch das Bauteil nicht möglich oder nicht erwünscht ist. Typische Anwendungen finden sich im Faserverbund-, Fahrzeug-, Boots-, Modell-, Formen- und Gerätebau, beispielsweise zur Befestigung von Verkleidungen, Haltern, Beschlägen, Konsolen oder Einbauteilen. Die Befestiger können bereits während der Herstellung eines Laminats eingebettet oder nachträglich mit einem geeigneten Strukturklebstoff auf der Bauteiloberfläche befestigt werden.

Kraftübertragung über die Grundplatte

Der wesentliche Unterschied zu einem direkt in das Bauteil eingesetzten Bolzen ist die großflächige Grundplatte. Sie verteilt Zug- und Scherkräfte über eine größere Fläche des Laminats beziehungsweise der Klebefuge. Die Lochungen der Grundplatte ermöglichen beim Einlaminieren oder Verkleben das Durchtreten von Harz beziehungsweise Klebstoff. Dadurch wird die Grundplatte zusätzlich in die Harz- oder Klebstoffschicht eingebunden. Je nach Ausführung beträgt der Durchmesser der runden Grundplatte 23 oder 38 mm.

Verarbeitung

Einlaminieren
Der Befestiger kann während des Laminataufbaus zwischen beziehungsweise unter Verstärkungslagen positioniert werden. Harz und Verstärkungsfasern sollten die Grundplatte möglichst gleichmäßig umschließen. Besonders bei höheren Belastungen ist darauf zu achten, dass die Kräfte nicht ausschließlich über eine dünne Decklage eingeleitet werden.

Nachträgliches Verkleben
Alternativ kann die Grundplatte mit einem geeigneten Strukturklebstoff auf ein fertiges Bauteil geklebt werden. Die Klebeflächen müssen sauber, trocken und frei von Trennmitteln, Fett und anderen Verunreinigungen sein. Glatte Oberflächen sollten entsprechend den Vorgaben des verwendeten Klebstoffsystems vorbereitet werden. Für größere Klebespalte sollte ein ausreichend standfester, spaltfüllender Strukturklebstoff verwendet werden.

Geeignete Werkstoffe

Je nach Herstellungs- und Befestigungsverfahren unter anderem geeignet für:

• GFK-Laminate
• CFK-Laminate
• SMC- und BMC-Bauteile
• duromere und thermoplastische Kunststoffe
• Sandwichbauteile
• Schaumkunststoffe
• Elastomere und Kautschuk
• weitere ausreichend tragfähige Werkstoffe und Formteile

Auswahl der Ausführung

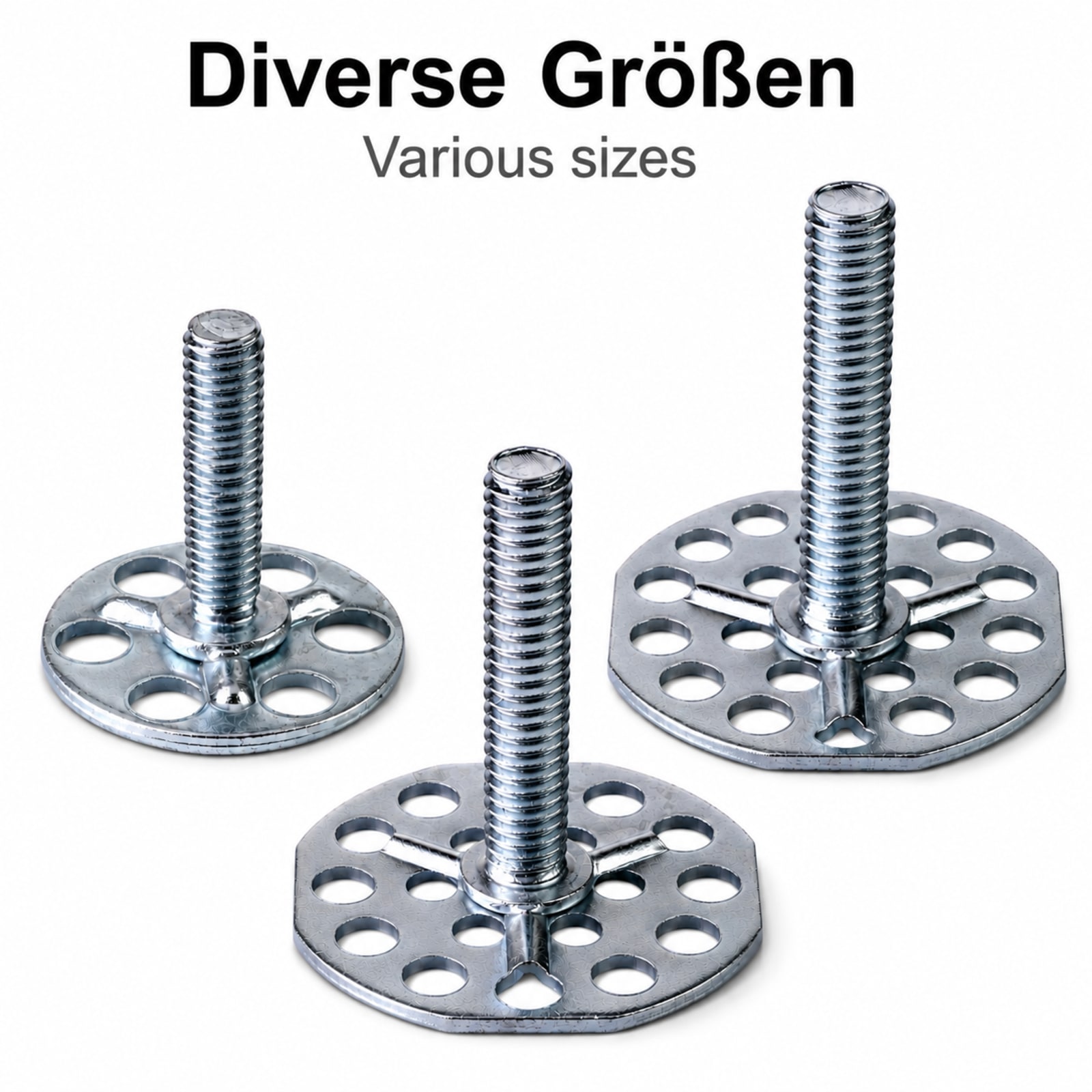

Die bei R&G angebotenen Composite-Schrauben unterscheiden sich in Gewindedurchmesser, Bolzenlänge und Durchmesser der Grundplatte. Eine größere Grundplatte bietet grundsätzlich eine größere Fläche zur Lastübertragung. Entscheidend für die tatsächlich erreichbare Belastbarkeit sind jedoch immer der Aufbau des Bauteils, Laminatdicke und Faserrichtung, Klebstoff beziehungsweise Harzsystem, Oberflächenvorbereitung und die Art der auftretenden Belastung.

Werkstoff

Ausführung aus verzinktem Baustahl.

Bezeichnung der Ausführungen

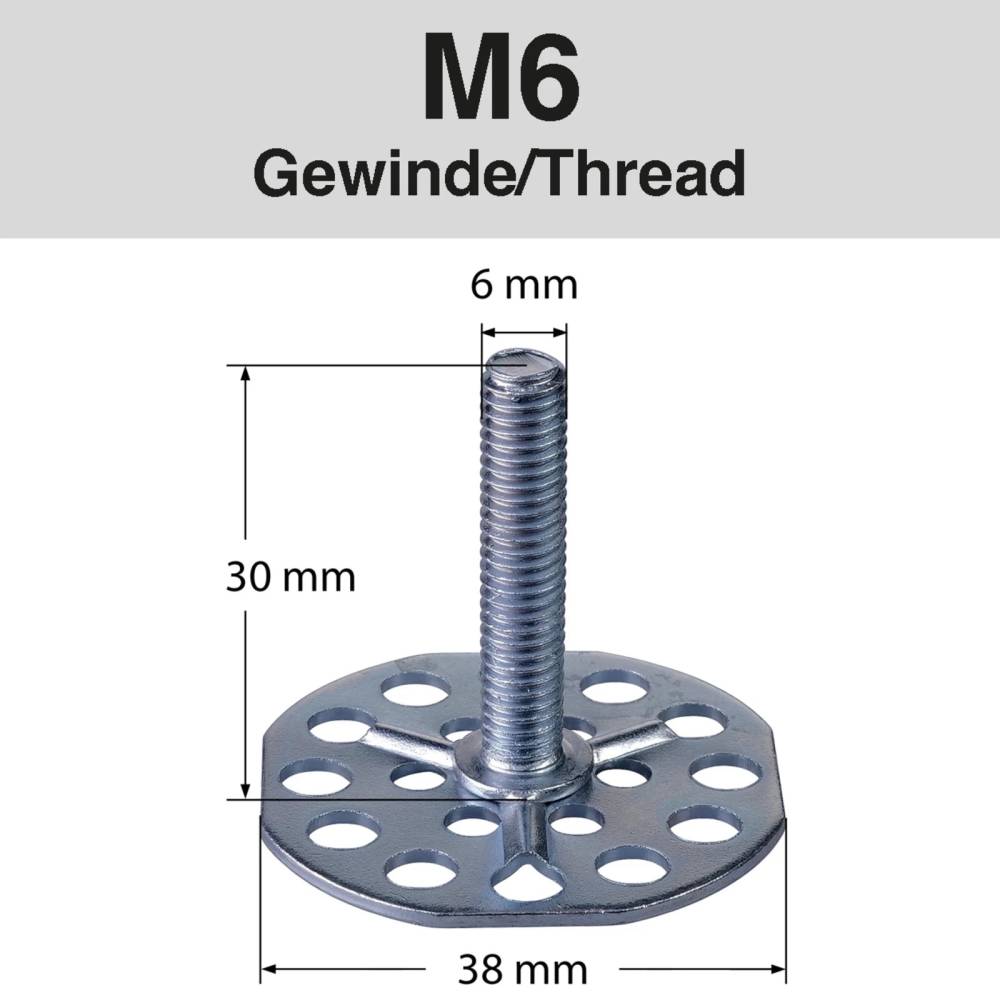

Beispiel: MSM1 B38 M6 × 30

• MS = Baustahl
• M1 = Außengewindebolzen
• B = Grundplatte ohne zentrale Durchgangsöffnung

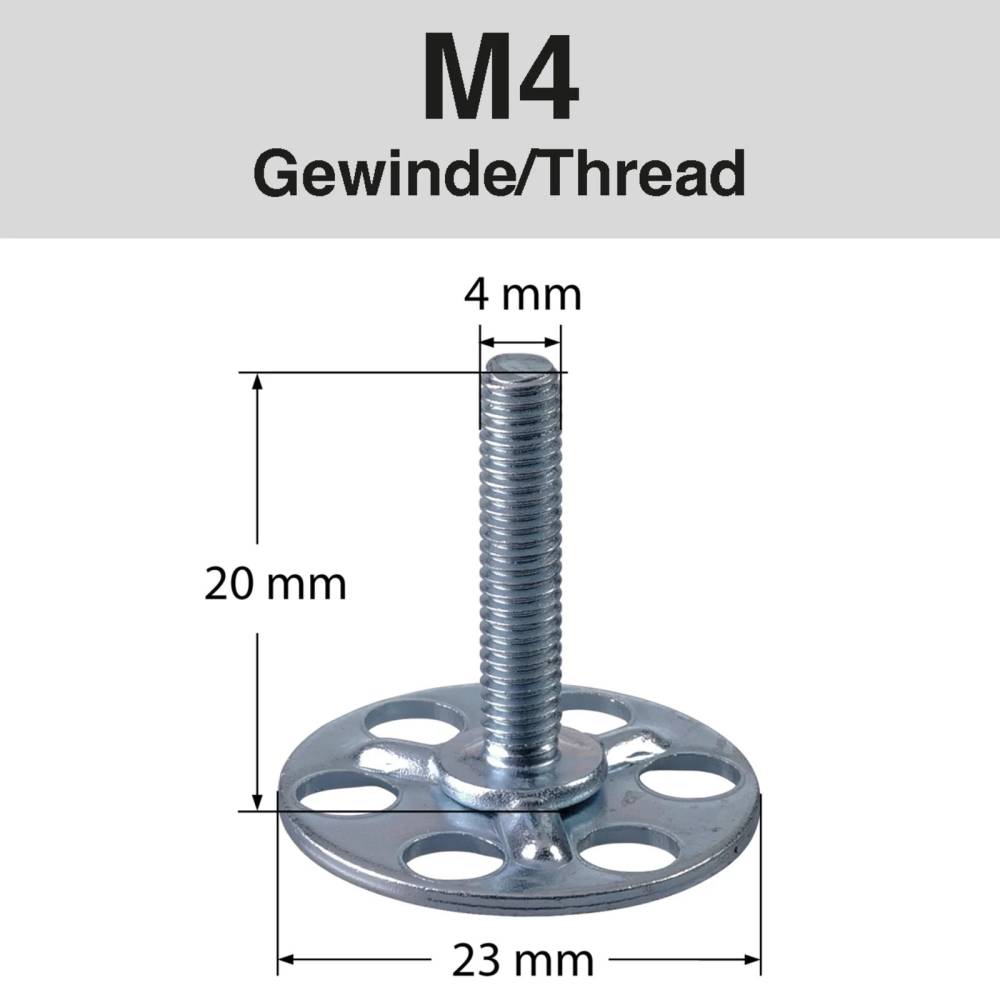

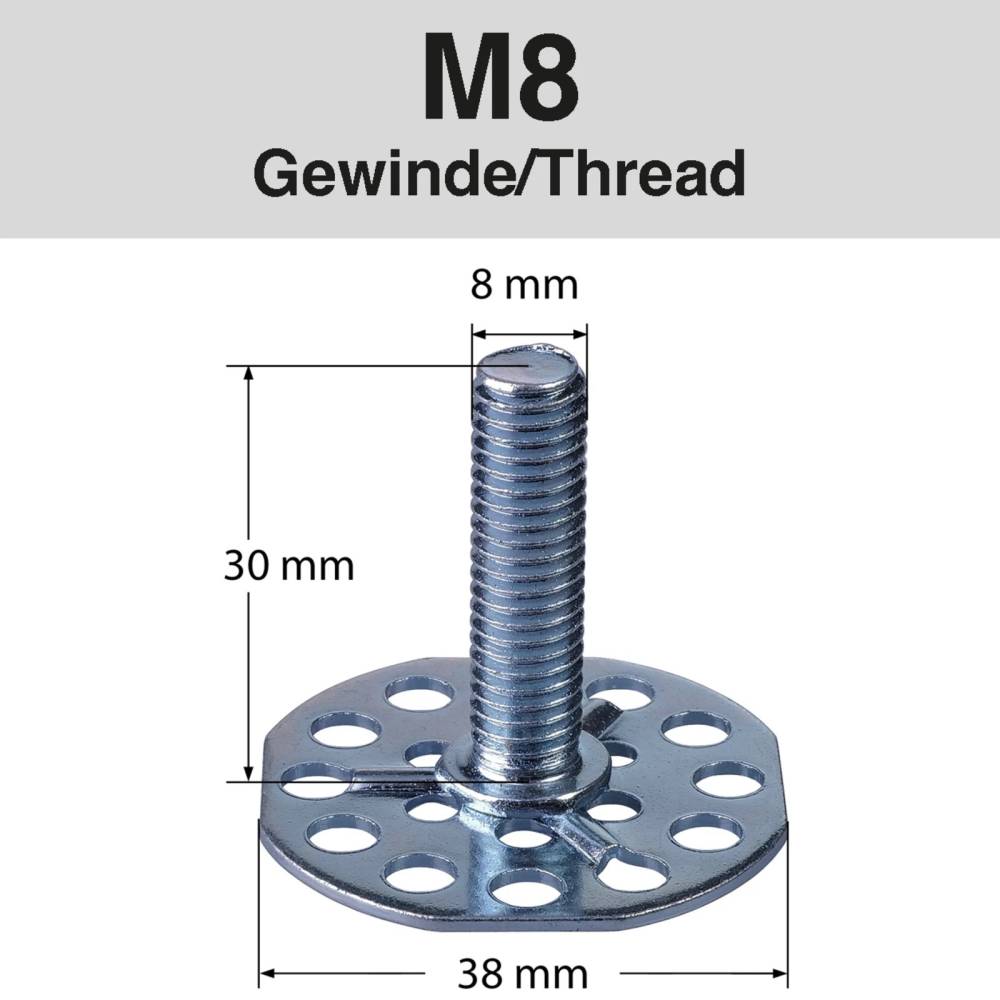

• 23 / 38 = Durchmesser der runden Grundplatte in mm
• M4 / M6 / M8 = Gewindedurchmesser
• 20 / 30 = Bolzenlänge in mm

Technische Hinweise

• Die zulässige Belastung wird nicht allein durch den Gewindedurchmesser bestimmt. Häufig ist die Verbindung zwischen Grundplatte und Laminat beziehungsweise Klebefläche der konstruktiv entscheidende Bereich.
• Bei hohen Zug- oder Scherkräften sollte die Grundplatte möglichst groß gewählt und ausreichend in den Laminataufbau eingebunden werden.
• Bei Sandwichbauteilen muss die Krafteinleitung so ausgelegt werden, dass Decklage und Kernwerkstoff nicht lokal überlastet werden.
• Bei CFK-Bauteilen und Feuchtebelastung ist die elektrochemische Verträglichkeit zwischen Carbonfasern und metallischem Befestiger konstruktiv zu berücksichtigen; gegebenenfalls ist eine elektrische Trennung vorzusehen.
• Bei sicherheitsrelevanten oder hoch belasteten Verbindungen empfehlen wir, die Verbindung am vorgesehenen Bauteil unter realistischen Einsatzbedingungen zu prüfen.
