Composite-Sechskantmuttern MS F1 S 3815

Die Befestigungselemente bestehen aus einer Sechskantmutter, die fest mit einer rechteckigen, gelochten Grundplatte von 38 × 15 mm verbunden ist. Sie dienen zur Herstellung eines dauerhaft im Bauteil integrierten Innengewindes. Die Bauform eignet sich besonders dort, wo für eine runde Grundplatte nur begrenzter Bauraum zur Verfügung steht oder eine schmale, längliche Krafteinleitung konstruktiv günstiger ist. Typische Anwendungen finden sich im Faserverbund-, Fahrzeug-, Boots-, Modell-, Formen- und Gerätebau, beispielsweise zur Befestigung von Verkleidungen, Haltern, Beschlägen, Konsolen und Einbauteilen.

Rechteckige Grundplatte 38 × 15 mm

Die schmale Grundplatte ermöglicht eine flächige Krafteinleitung bei gleichzeitig geringem Platzbedarf in Querrichtung. Dies ist insbesondere an schmalen Bauteilbereichen, Rippen, Stegen, Profilen oder in Bereichen mit begrenzter Einbaufläche vorteilhaft. Die Öffnungen in der Grundplatte ermöglichen beim Einlaminieren beziehungsweise Verkleben das Durchtreten von Harz oder Klebstoff. Dadurch entsteht zusätzlich zur stoffschlüssigen Verbindung eine mechanische Verankerung innerhalb des Laminat- oder Klebstoffaufbaus. Die tatsächlich erreichbare Belastbarkeit wird dabei nicht allein durch die Gewindegröße bestimmt, sondern wesentlich durch Laminataufbau, Klebefläche, Harz- beziehungsweise Klebstoffsystem und die Art der Belastung.

Ausführung mit durchgehendem Innengewinde

Die Kennzeichnung S steht für die offene beziehungsweise „sighted“ Ausführung mit einer zentralen Durchgangsöffnung in der Grundplatte. Das Innengewinde ist dadurch auf der Unterseite nicht geschlossen. Eine eingeschraubte Schraube kann – sofern das Bauteil entsprechend ausgeführt ist – über die Mutter hinaus durch die Ebene der Grundplatte geführt werden. Bei der Konstruktion ist deshalb auf ausreichenden Freiraum beziehungsweise eine entsprechende Bohrung oder Aussparung hinter dem Befestiger zu achten.

Verarbeitung

Einlaminieren / Einbetten
Der Befestiger kann während der Herstellung des Bauteils direkt in den Laminataufbau integriert werden. Harz und Verstärkungslagen sollten die Grundplatte möglichst gleichmäßig erfassen. Die gelochte Grundplatte unterstützt die mechanische Verzahnung mit dem Laminat. Bei höher belasteten Verbindungen sollte sie ausreichend tief in den Laminataufbau eingebunden und nicht lediglich von einer dünnen Decklage überdeckt werden.

Nachträgliches Verkleben
Alternativ kann der Befestiger auf ein bereits fertiges Bauteil geklebt werden. Hierfür ist ein zum jeweiligen Untergrund geeigneter Strukturklebstoff zu verwenden. Die Klebeflächen müssen sauber, trocken und frei von Staub, Fett, Trennmitteln und anderen haftungsmindernden Verunreinigungen sein. Glatte Oberflächen sind entsprechend den Verarbeitungshinweisen des verwendeten Klebstoffsystems vorzubereiten. Bei unebenen Oberflächen beziehungsweise größeren Klebespalten empfiehlt sich ein ausreichend standfester und spaltfüllender Strukturklebstoff.

Geeignete Werkstoffe

Je nach Herstellungs- und Befestigungsverfahren unter anderem geeignet für:

• GFK-Laminate
• CFK-Laminate
• SMC- und BMC-Bauteile
• duromere und thermoplastische Kunststoffe
• Sandwichbauteile
• Schaumkunststoffe
• Elastomere und Kautschuk
• weitere ausreichend tragfähige Formteile und Werkstoffe

Abmessungen und Ausführungen

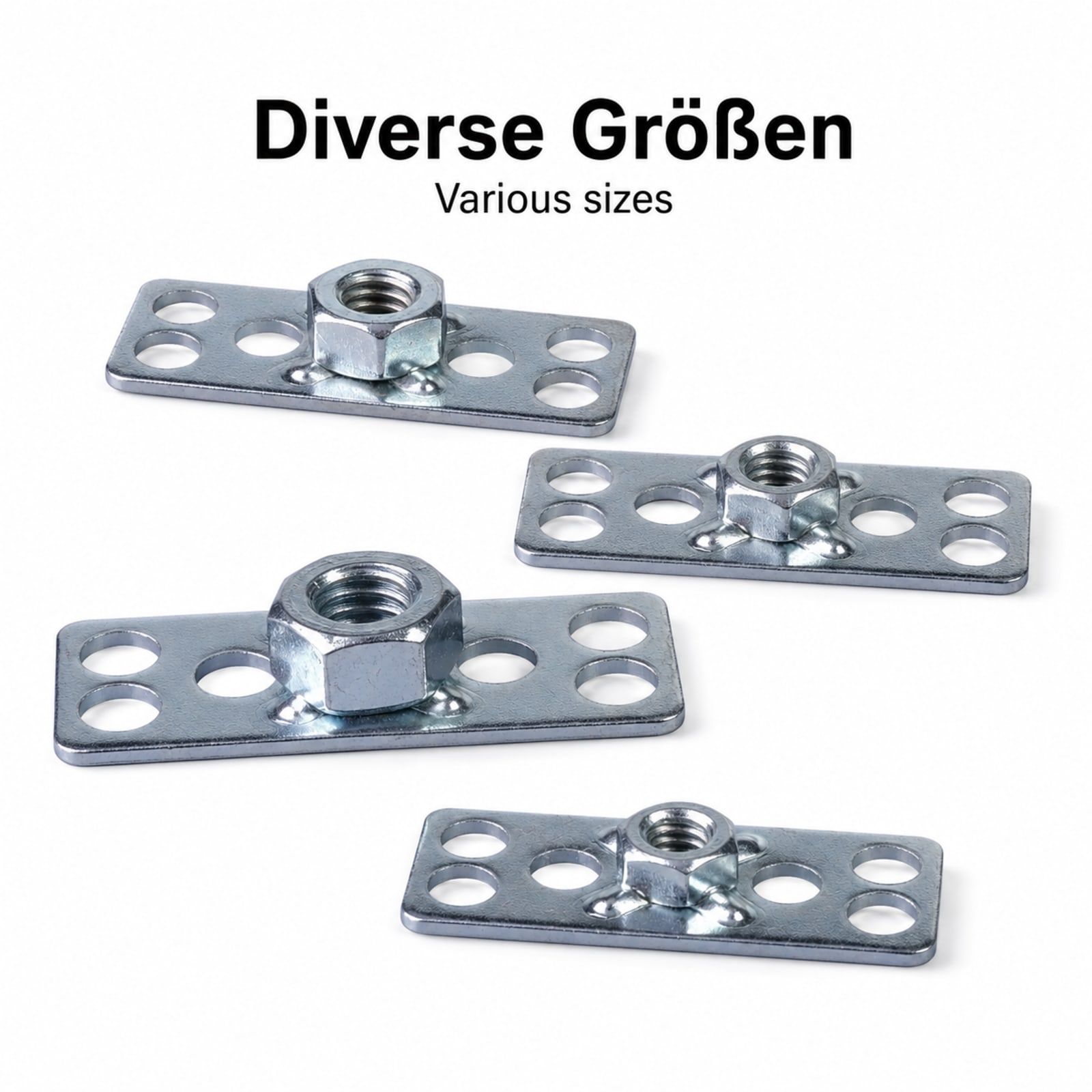

Die Grundplatte hat bei dieser Baureihe ein einheitliches Maß von 38 × 15 mm. Die einzelnen Ausführungen unterscheiden sich durch die Größe des Innengewindes. Bei R&G sind Ausführungen mit unterschiedlichen metrischen Innengewinden erhältlich.

Werkstoff

Ausführung aus verzinktem Baustahl.

Bezeichnung der Ausführungen

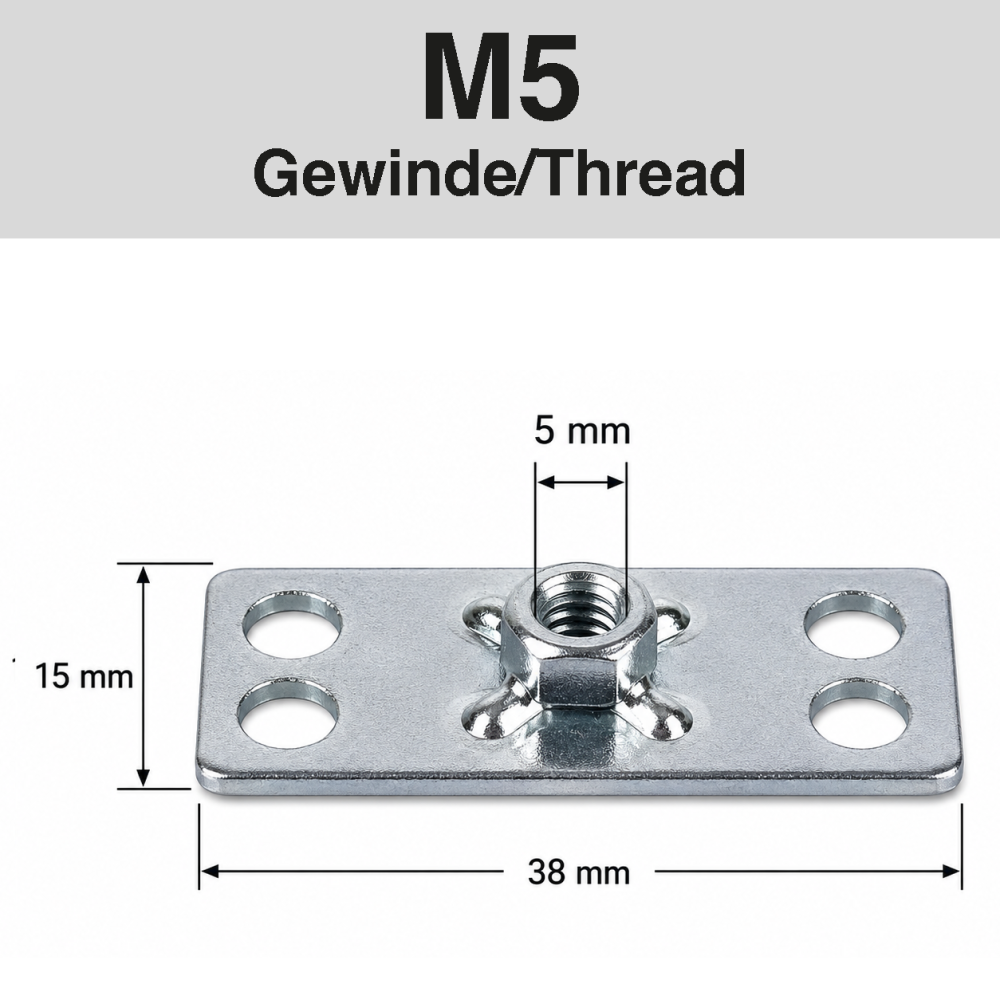

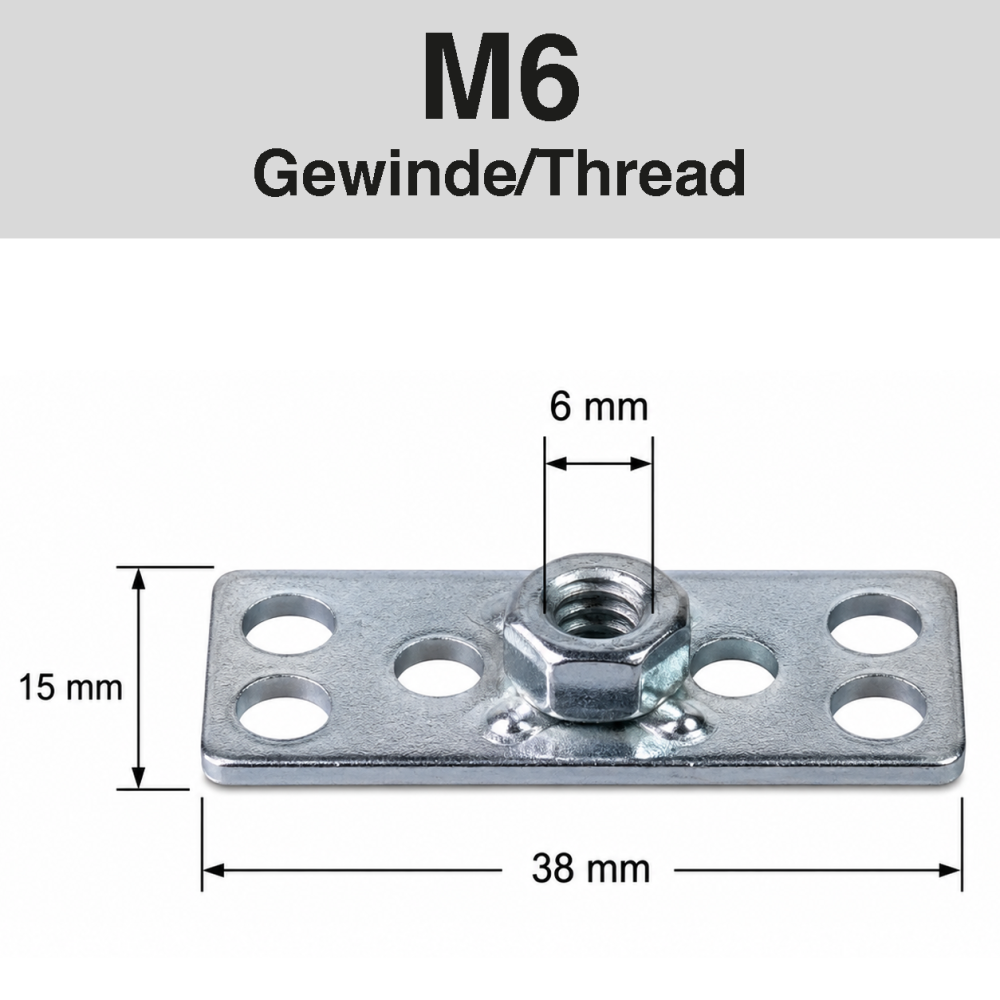

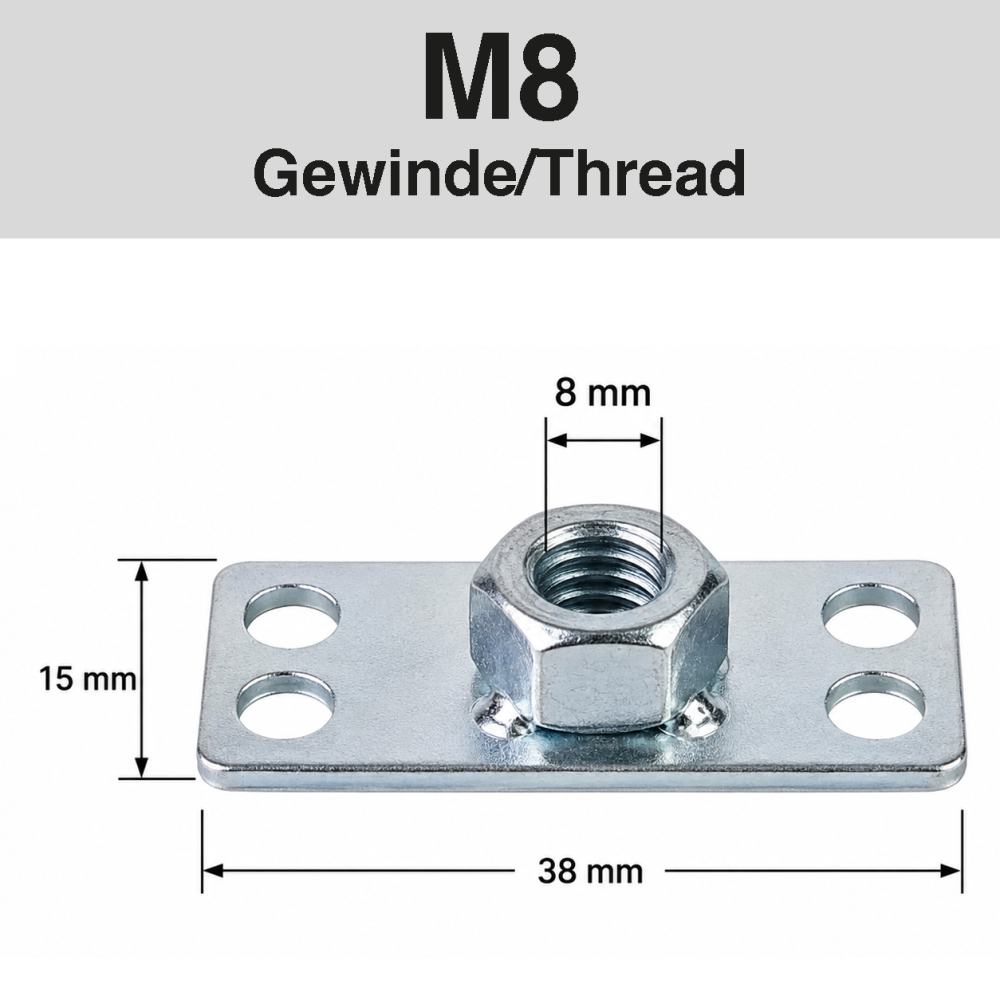

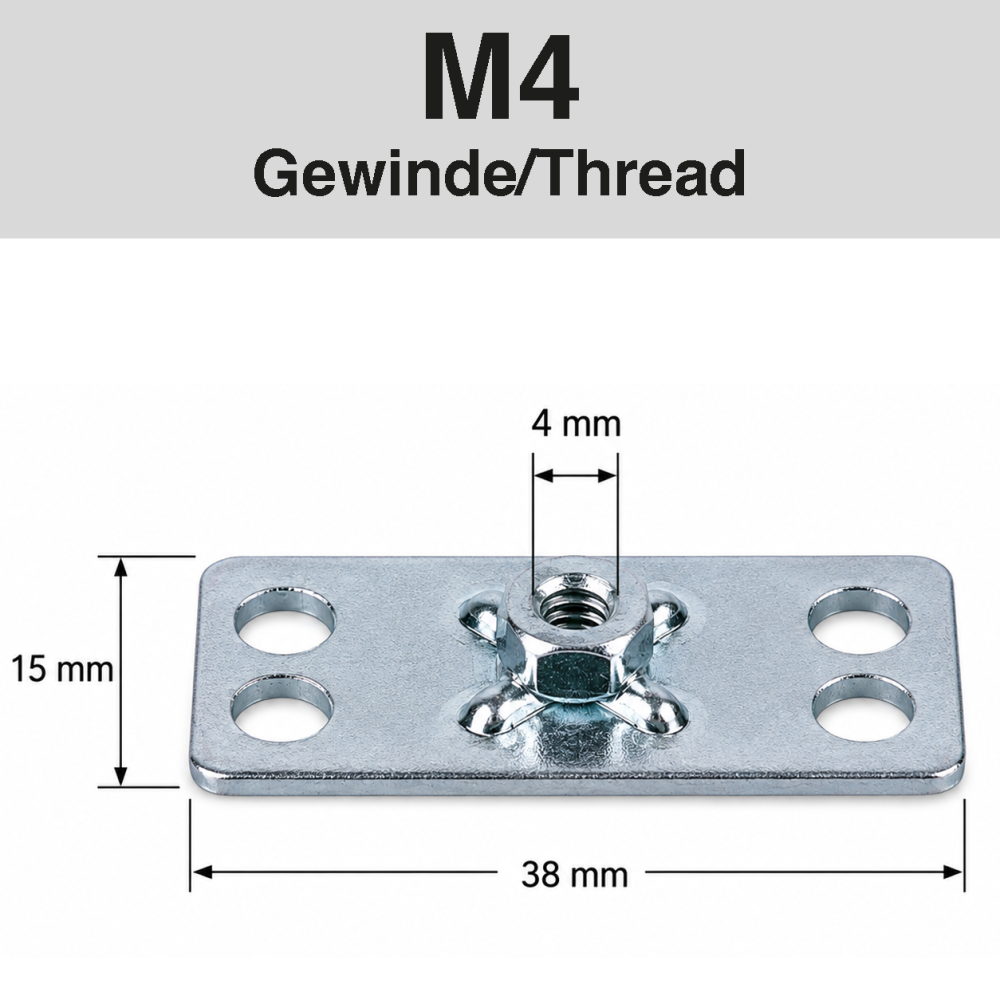

Beispiel: MS F1 S 3815 M6

• MS = Baustahl
• F1 = Sechskantmutter mit Innengewinde
• S = offene Ausführung mit Durchgangsöffnung in der Grundplatte
• 3815 = rechteckige Grundplatte 38 × 15 mm
• M... = Größe des metrischen Innengewindes

Technische Hinweise

• Die zulässige Belastung wird nicht allein durch die Gewindegröße bestimmt. Entscheidend sind insbesondere Laminataufbau, Klebefläche, Harz- beziehungsweise Klebstoffsystem und die Qualität der Krafteinleitung.
• Die rechteckige Grundplatte eignet sich besonders für Einbausituationen mit begrenzter Breite. Die Belastungsrichtung und die Orientierung der Grundplatte sollten bei höher belasteten Verbindungen konstruktiv berücksichtigt werden.
• Bei hohen Zug- und Scherbelastungen muss die Grundplatte ausreichend in das Laminat beziehungsweise die Klebeverbindung eingebunden werden.
• Bei Sandwichbauteilen ist sicherzustellen, dass Decklagen und Kernwerkstoff durch die lokale Krafteinleitung nicht überlastet werden.
• Die Durchgangsöffnung der S-Ausführung muss bei der Konstruktion berücksichtigt werden, insbesondere wenn die verwendete Schraube über die Sechskantmutter hinaus eingeschraubt wird.
• Bei CFK-Bauteilen und Feuchtebelastung ist die elektrochemische Verträglichkeit zwischen Carbonfasern und metallischem Befestiger zu berücksichtigen. Gegebenenfalls ist eine elektrische beziehungsweise galvanische Trennung vorzusehen.
• Bei sicherheitsrelevanten oder hoch belasteten Verbindungen empfehlen wir eine Prüfung der kompletten Verbindung am vorgesehenen Bauteil unter realistischen Einsatzbedingungen.
