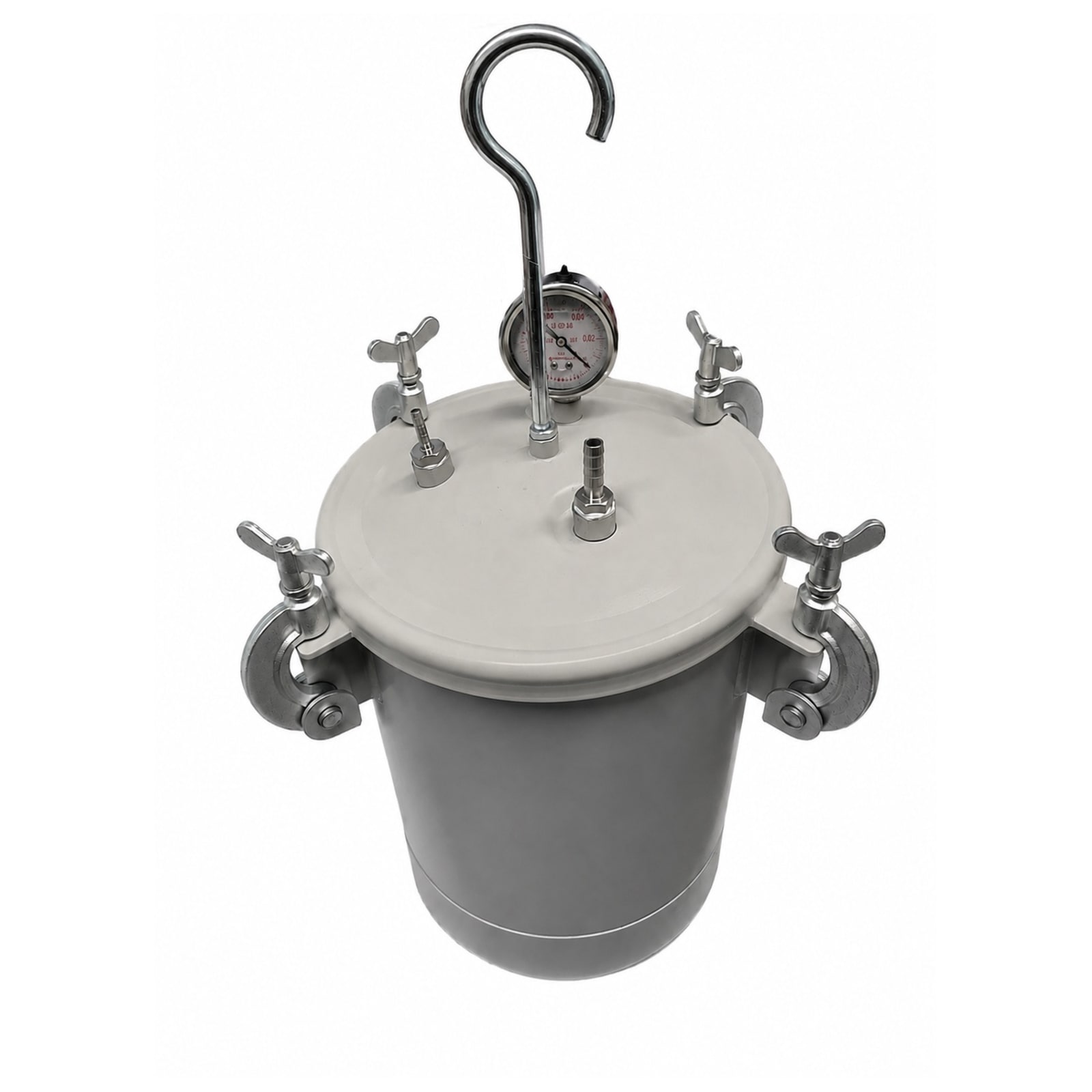

Harzfalle 10 l, 2-fach Anschluss für Schlauch Ø 6/8 + 10/12 mm

Harzfalle zum Schutz der Vakuumpumpe bei Infusionsprozessen

Diese robuste Harzfalle mit 10 Litern Fassungsvermögen dient zum Auffangen überschüssigen Harzes während der Vakuuminfusion und des RTM-Verfahrens (Resin Transfer Moulding). Sie schützt die angeschlossene Vakuumpumpe zuverlässig vor eindringendem Harz und erhöht damit die Betriebssicherheit des gesamten Vakuumsystems.

Die Ausführung verfügt über zwei Harzeingänge und einen Vakuumausgang. Dadurch lassen sich z.B. zwei Infusionsleitungen an einer Harzfalle zusammenführen oder komplexere Laminataufbauten komfortabel realisieren. Das integrierte, stoßgeschützte Vakuummanometer ermöglicht jederzeit die Kontrolle des anliegenden Unterdrucks.

Der Behälter besteht aus robustem Carbonstahl und ist für den Einsatz in Werkstatt, Prototypenbau sowie in der Serienfertigung von Faserverbundbauteilen ausgelegt. Über den stabilen Tragegriff lässt sich die Harzfalle einfach transportieren und sicher positionieren.

Eigenschaften

• Harzfalle für Vakuuminfusion und RTM
• Schützt die Vakuumpumpe zuverlässig vor Harzeintritt
• 10 Liter Auffangvolumen
• 2 Harzeingänge und 1 Vakuumausgang
• Stoßgeschütztes Vakuummanometer
• Robuste Ausführung aus Carbonstahl
• Für Schläuche mit Ø 6/8 und 10/12 mm

Technische Daten

Fassungsvermögen: 10 l
Material: Carbonstahl
Gewicht: ca. 8,5 kg
Außendurchmesser: 270 mm
Innendurchmesser: 240 mm
Gesamthöhe: ca. 550 mm
Vakuummanometer: stoßgeschützt
Vakuumbereich: -0,1 bis 0 MPa
Anschlüsse: 2 Harzeingänge, 1 Vakuumausgang
Schlauchanschlüsse: Ø 6/8 + 10/12 mm

Typische Anwendungen

Die Harzfalle eignet sich für zahlreiche Vakuumverfahren im Composite-Bereich:

• Vakuuminfusion
• Resin Transfer Moulding (RTM)
• Herstellung von CFK-, GFK- und Aramidbauteilen
• Formenbau
• Prototypenbau
• Serienfertigung von Faserverbundbauteilen
