Divinycell® H80 PVC-Hartschaumplatte mit Gitterschnitt
Sortimentsbereinigung. Bei diesem Auslaufartikel handelt es sich um qualitativ einwandfreie Ware ohne Fehler. Verkauf, solange Vorrat reicht.

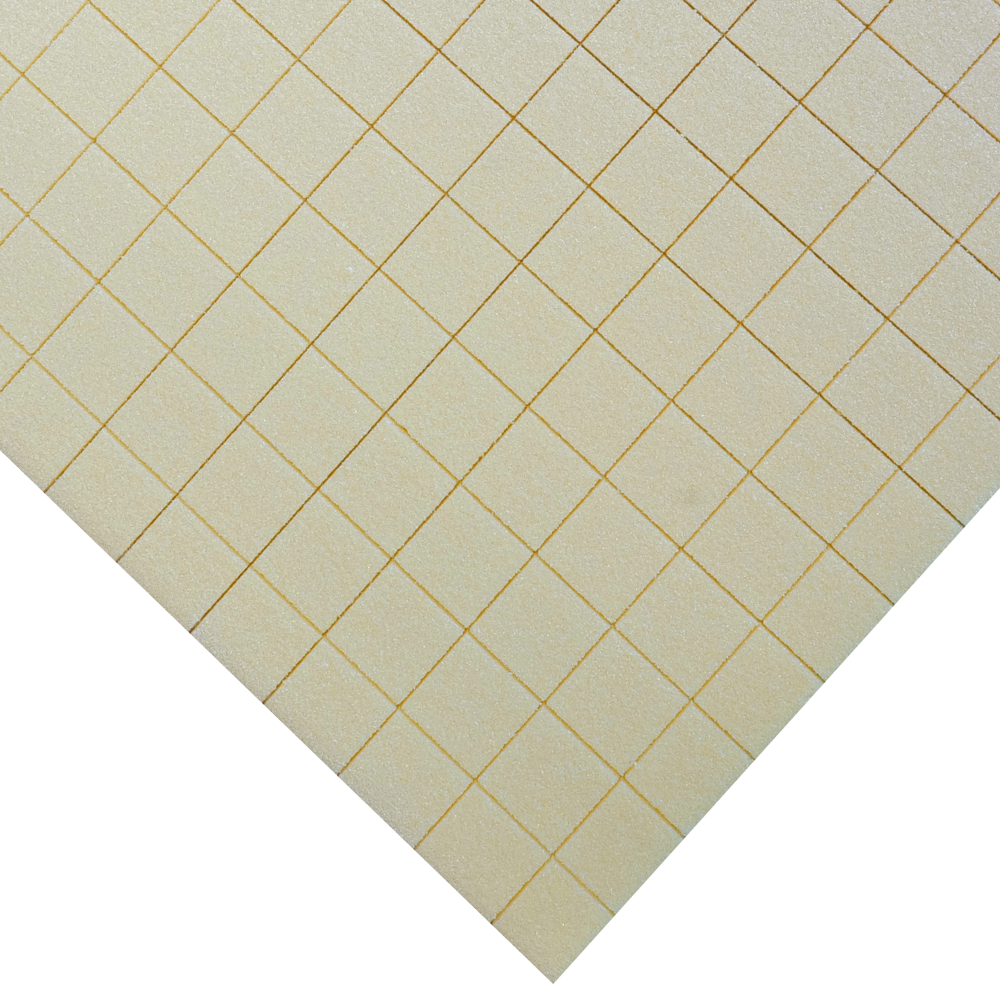

Divinycell® H80 Gitterschnitt ist eine hochwertige PVC-Hartschaumplatte für den Einsatz als Sandwichkern in Faserverbundbauteilen. Durch präzise Gitterschnitte in Längs- und Querrichtung wird die Platte flexibel formbar und lässt sich auch an stark gekrümmte oder komplexe Geometrien anpassen.

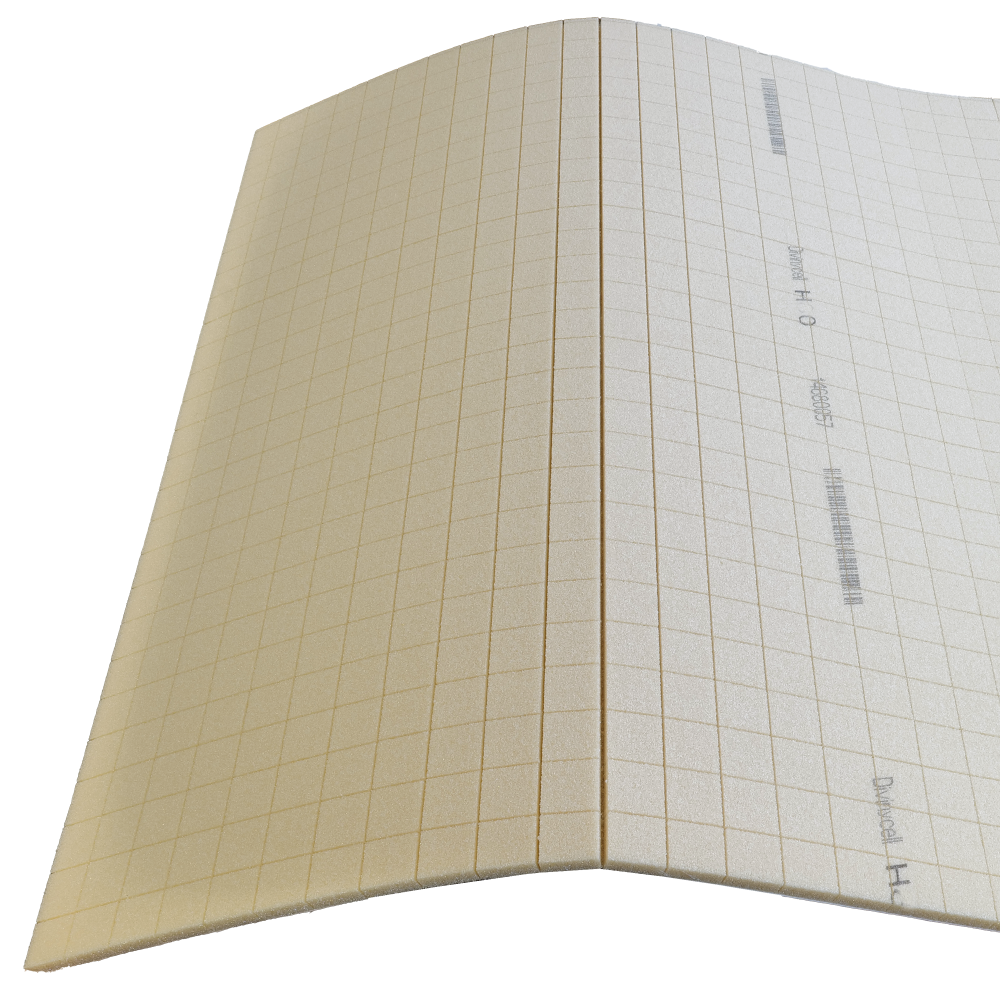

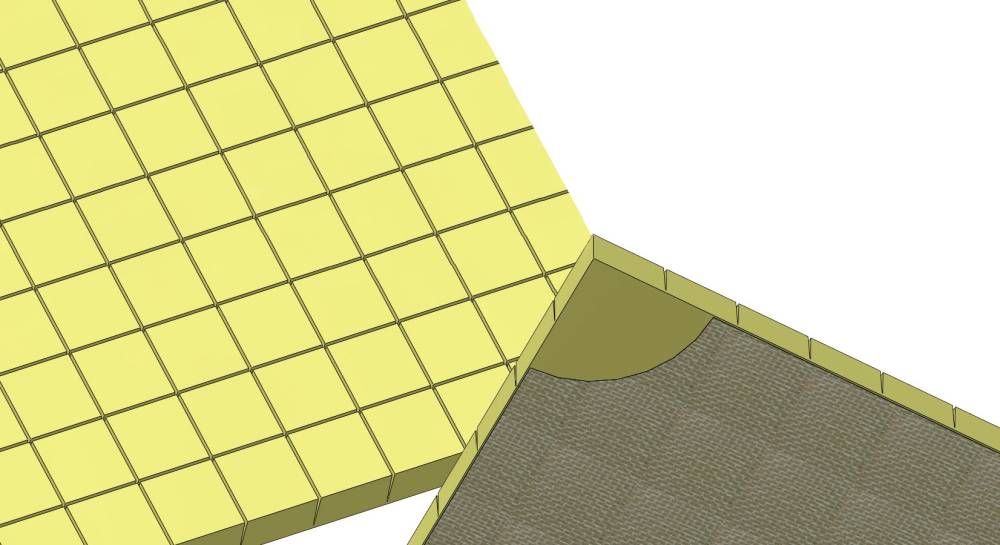

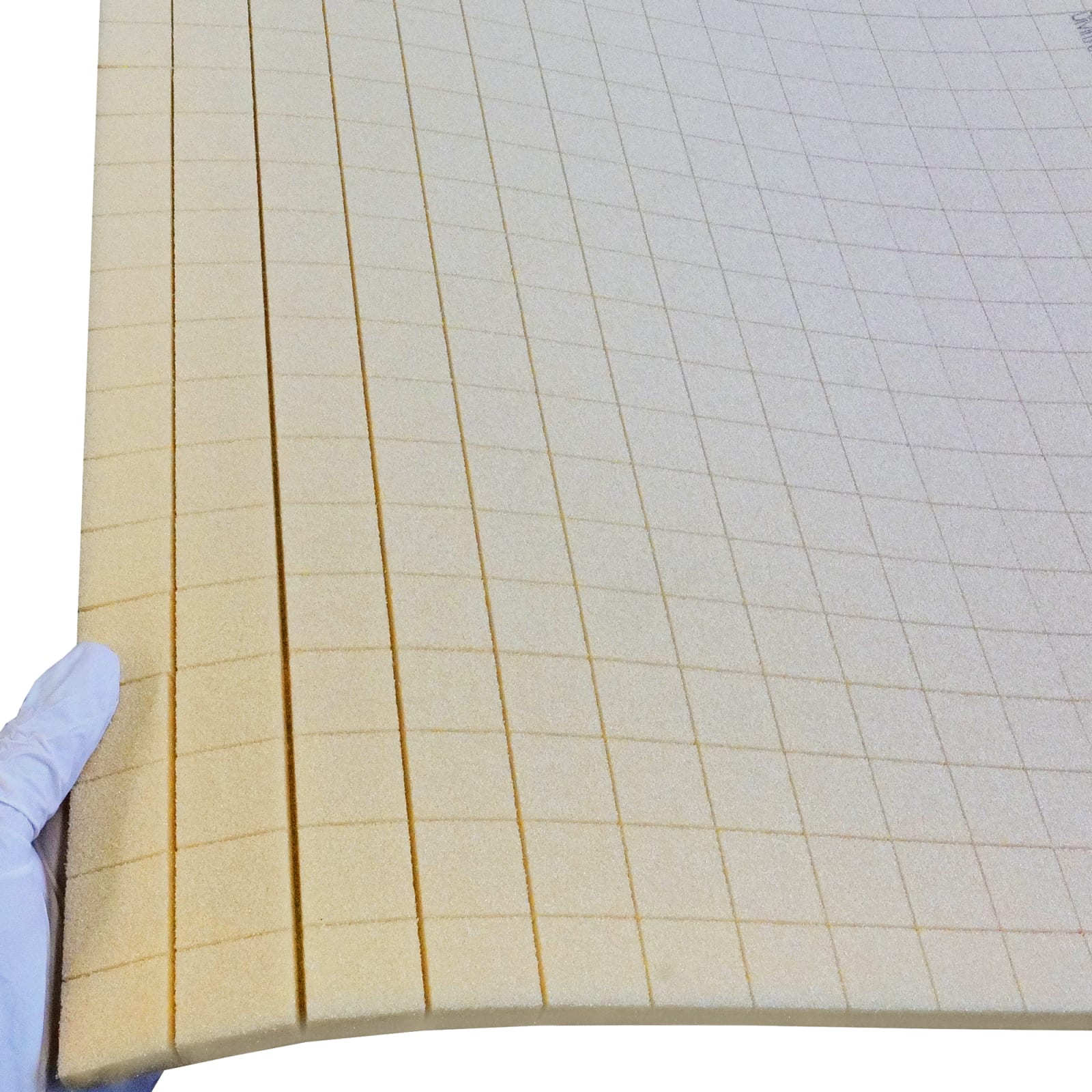

Die Einschnitte reichen nahezu durch die gesamte Plattendicke und ermöglichen eine sehr gute Drapierbarkeit auf gewölbten Formen. Auf der Rückseite stabilisiert ein leichtes Glasfaser-Trägergewebe die einzelnen Segmente und sorgt gleichzeitig für eine einfache und robuste Handhabung bei der Verarbeitung.
Divinycell® H80 zählt zu den etablierten PVC-Strukturschäumen im Leichtbau und wird unter anderem im Bootsbau, Fahrzeugbau, Windenergieanlagenbau sowie in industriellen Sandwichkonstruktionen eingesetzt.
Vorteile
- Hohe Formbarkeit für gekrümmte Bauteile und komplexe Formen
- Geringes Gewicht bei hoher Steifigkeit im Sandwichaufbau
- Einfach und robust in der Verarbeitung
- Sehr gut für Handlaminat und Vakuumpressverfahren geeignet
- Tragende Decklagen lassen sich unter Vakuum zuverlässig verpressen
- Vielseitig einsetzbar in zahlreichen Faserverbundanwendungen
Typische Anwendungen
Divinycell® H80 Gitterschnitt wird überall dort eingesetzt, wo leichte und gleichzeitig steife Sandwichstrukturen benötigt werden, beispielsweise bei:
- Rotorblättern und Gondeln
- Bootsrümpfen und Decksaufbauten
- Fahrzeugkarosserien und Verkleidungen
- Tanks und Behältern
- Maschinenhauben und Industrieverkleidungen
- Radomen und Leichtbaupaneelen
Technische Daten
Plattenformat:
1220 × 813 mm
Gitterstruktur:
- Rastermaß (Mitte–Mitte): 30 mm
- Nutentiefe: Plattendicke minus ca. 2 mm
- Nutbreite: ca. 0,9 mm
Verarbeitung
Geeignet für:
- Handlaminat
- Vakuumpressverfahren
- Sandwichverklebungen
Für Vakuuminfusion ist die Gitterschnitt-Variante grundsätzlich geeignet. Für eine optimierte Harzverteilung empfiehlt sich jedoch häufig die Variante: Divinycell® H80 Gitterschnitt + Nut (Q200)
Typischer Sandwichaufbau
- Glasfaser- oder Carbonlaminat
- Divinycell® H80 Gitterschnitt
Dadurch entstehen leichte, steife und belastbare Sandwichbauteile mit hoher Biegesteifigkeit.
Allgemeines zu Divinycell H
Die PVC-Hartschaumplatte Divinycell® H bietet hervorragende mechanische Eigenschaften bei geringem Gewicht.
- Geringe Wasseraufnahme
- Hervorragende Schadenstoleranz
- Thermisch verformbar
- Schnell und einfach zu bearbeiten
- Gute Chemische Beständigkeit
- Exzellente Ermüdungseigenschaften
- Geringe Harzaufnahme
- Gute Temperaturbeständigkeit
- Kompatibel mit den meisten gängigen Klebstoffen und Harzsystemen
Die PVC-Hartschaumplatte Divinycell® H entspricht den
- DNV-Regeln für die Klassifizierung - Schiffe
- DNV-Regeln für die Klassifizierung - Hochgeschwindigkeits- und Leichtfahrzeuge
- DNV-Klassenprogramm DNV-CP-0084 - Typenzulassung - Sandwichkernmaterialien
---> DNV-Zulassung
Anwendung:
Divinycell® H ist weit verbreitet und hat sich in praktisch allen Anwendungsbereichen bewährt, in denen Sandwich-Composites zum Einsatz kommen, darunter in der Schifffahrt (Freizeit, Militär und Handel), im Transportwesen, in der Windenergie, im Bauwesen/Infrastruktur und in der gesamten Industrie.
Verarbeitung:
Die Dauerbetriebstemperatur beträgt typischerweise -200 ºC bis +70 ºC. Der Schaumstoff kann in Sandwichkonstruktionen für Außenanwendungen mit Außentemperaturen von bis zu +85 ºC verwendet werden.
Die maximale Verarbeitungstemperatur hängt von Zeit, Druck und Prozessbedingungen ab.
Mechanische Eigenschaften der PVC-Hartschaumplatte Divinycell® H80:
| Eigenschaft |
Testmethode |
Einheit |
|
Wert |
| Druckfestigkeit¹ |
ASTM D 1621 |
MPa |
Nominal |
1,4 |
| Minimum |
1,15 |
| Druckmodul¹ |
ASTM D1621-B-73 |
MPa |
Nominal |
90 |
| Minimum |
80 |
| Zugfestigkeit¹ |
ASTM D 1623 |
MPA |
Nominal |
2,5 |
| Minimum |
2,2 |
| Zugmodul¹ |
ASTM D 1623 |
MPa |
Nominal |
95 |
| Minimum |
85 |
| Schubfestigkeit |
ASTM C 273 |
MPa |
Nominal |
1.15 |
| Minimum |
0,95 |
|
Schubmodul
|
ASTM C 273 |
MPa |
Nominal |
27 |
| Minimum |
23 |
| Schubdehnung |
ASTM C 273 |
% |
Nominal |
30 |
| Dichte |
ISO845 |
kg |
Nominal |
80 |
Alle Werte wurden bei +23 °C gemessen
¹ Eigenschaften Senkrecht zur Ebene
Der Nominalwert ist der Durchschnittswert einer mechanischen Eigenschaft bei einer Nenndichte.
Der Minimum Wert ist der garantierte Mindestwert, den das Material unabhängig von der genauen Dichte aufweist.
Technische Eigenschaften Divinycell® H80:
| Eigenschaften¹ |
Einheit |
Wert |
| Dichtetoleranz |
% |
+9/-16% |
| Wärmeleitfähigkeit² |
W/(m-K) |
0,031 |
| Wärmeausdehnungskoeffizient |
x10-6/°C |
40 |
| Wärmeformbeständigkeit |
°C |
+125 |
| Kontinuierlicher Termperaturbereich |
°C |
-200/+70 |
| Maximale Prozesstemperatur |
°C |
+90 |
| Verlustfaktor |
- |
0.0005 |
| Dielektrizitätskonstante |
- |
1,09 |
| Poissonzahl³ |
- |
0,4 |
¹ Typische Werte
² Wärmeleitfähigkeit bei +20 °C
³ Die Standardabweichung beträgt 0,045
