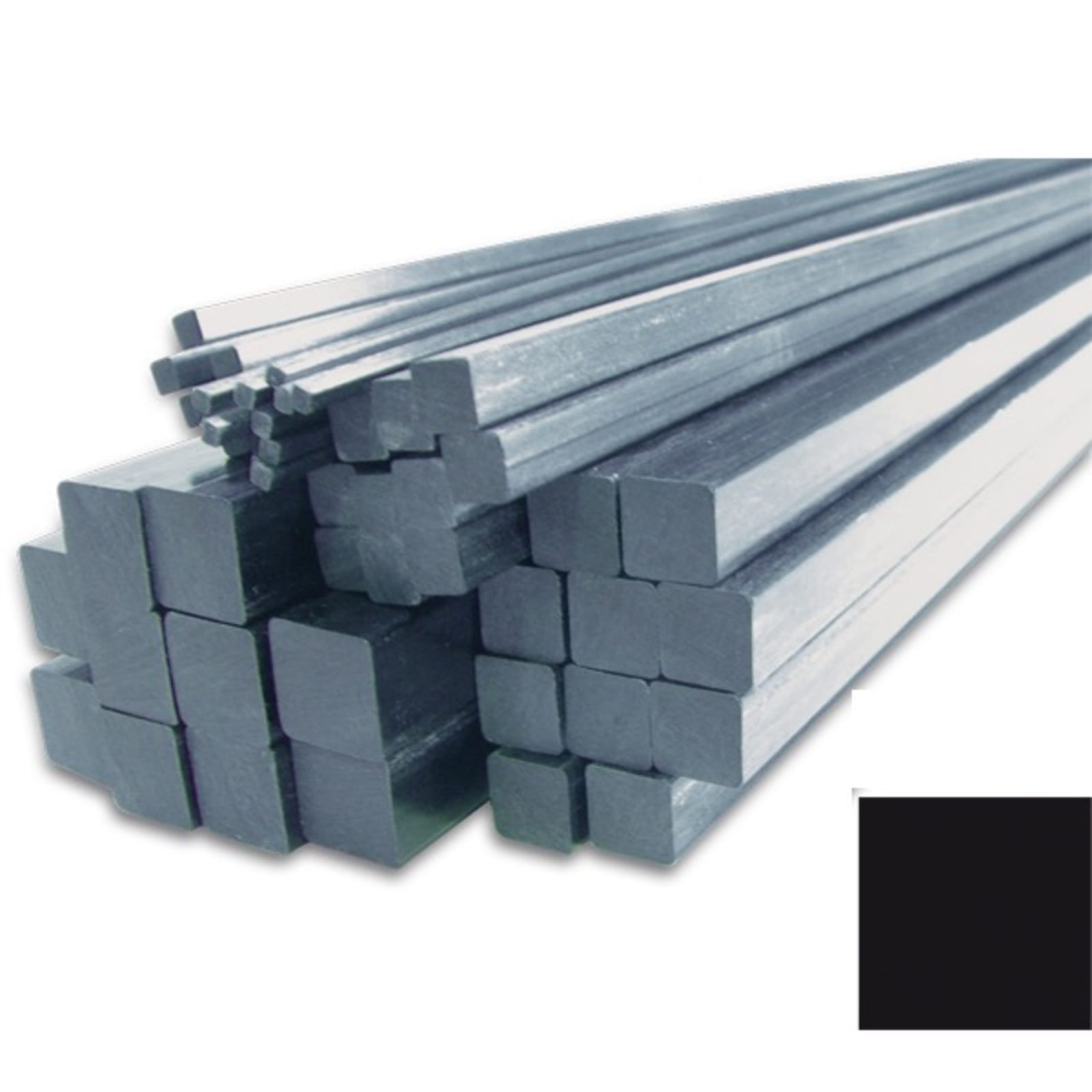

CARBON CFK-Quadratstäbe pultrudiert

Pultrudierte CFK-Quadratstäbe aus hochfesten Kohlenstofffasern und Epoxidharz eignen sich ideal für leichte und hochbelastbare Konstruktionen mit Belastung in Längsrichtung. Sie werden im kontinuierlichen Strangziehverfahren (Pultrusion) aus 3K-HT-Carbonfasern (z. B. Torayca® T300/T700 oder vergleichbar) und einer duroplastischen Epoxidharzmatrix hergestellt.

Durch dieses Fertigungsverfahren sind die Fasern unidirektional, also vollständig in Längsrichtung ausgerichtet. Dadurch entstehen Profile mit sehr hoher Festigkeit und Steifigkeit in Faserrichtung, hohem Faservolumenanteil sowie geringem Luftporengehalt.

Die angebotenen CFK-Quadratstäbe sind in zwei Qualitätsvarianten erhältlich, die sich hinsichtlich Maßhaltigkeit, Oberfläche, Fertigungspräzision und Preis unterscheiden.

DPP™ (Premium-Qualität)

Die Premium-Variante „DPP™“ wird in den Niederlanden gefertigt und zeichnet sich durch besonders hohe Maßhaltigkeit, sehr enge Toleranzen und hohe Geradheit aus. Durch den hohen Faservolumenanteil von ca. 62 % sowie den sehr geringen Luftporengehalt werden optimierte mechanische Eigenschaften erreicht.

DPP™-Quadratstäbe eignen sich insbesondere für kleine Durchmesser sowie präzise und toleranzkritische Anwendungen. Die Oberfläche ist fertigungsbedingt leicht rauer.

Standard (R&G)

Die Variante „R&G“ stellt eine wirtschaftliche Alternative für allgemeine technische Anwendungen dar. Sie bietet gute bis sehr gute industrielle Maßhaltigkeit, eine glattere Oberfläche sowie einen hohen Faseranteil von ca. 67 % bei ca. 33 % Epoxidharzanteil.

Diese Ausführung eignet sich besonders für Anwendungen mit geringeren Anforderungen an enge Toleranzen und maximale Präzision.

Typische technische Eigenschaften

(abhängig von Variante)

• Fasertyp: HT-Carbon (Torayca® T300/T700 oder vergleichbar)
• Faseraufbau: unidirektional
• Matrix: Epoxidharz
• Dichte: ca. 1,78 g/cm³
• Wärmeformbeständigkeit: ca. 120 °C
• Zugfestigkeit: > 3 GPa
• Zugmodul: > 200 GPa
• Interlaminare Scherfestigkeit (ILS): ca. 100 MPa
• Sehr hohe Festigkeit und Steifigkeit in Faserrichtung

Toleranzen

DPP™-Quadratstäbe verfügen über besonders enge Toleranzen und hohe Geradheit. Die Standard-Variante bietet gute industrielle Toleranzen mit leicht größeren Abweichungen.

Die Abweichung von der Geradheit beträgt in der Regel maximal 1 mm/m.

Verarbeitungshinweise

Die Quadratstäbe eignen sich besonders für strukturelle Anwendungen mit Belastungen in Längsrichtung.

Bei der Pultrusion werden interne Trennmittel eingesetzt, die sich an der Oberfläche abscheiden können. Für optimale Klebeergebnisse empfehlen wir daher eine sorgfältige Vorbehandlung der Klebeflächen:

• Anschleifen mit Schleifpapier Körnung 220
• Anschließend gründlich vom Schleifstaub reinigen

Für Verklebungen eignen sich insbesondere:

• Epoxidharz
• Cyanacrylat (Sekundenkleber)

Auswahlhinweis

Die jeweilige Qualitätsvariante erkennen Sie in der Artikelbezeichnung am Zusatz:

• „DPP™“ R&G ist offizieller Vertriebspartner der hochwertigen DPP™ CFK-Profile von Van Dijk Pultrusion Products in Deutschland.
• „R&G“
