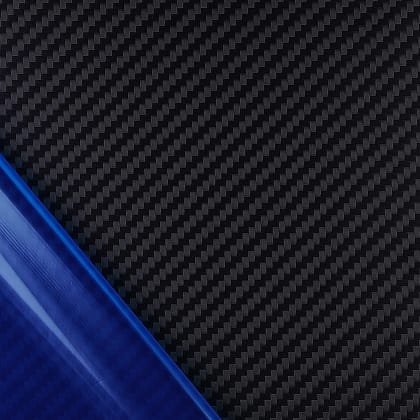

Kohlefaserplatten DESIGN (beidseitig glatte, glänzende Oberfläche)
CARBON CFK-Sandwichplatten mit ROHACELL® 51 IG-F-Kern
Die Sandwichplatten werden im Pressverfahren aus HT-Kohlenstofffaser-Prepregs in Köperbindung mit transparenter Epoxidharzmatrix gefertigt. Der Sandwichaufbau ermöglicht eine hohe flächenbezogene Biegesteifigkeit bei geringem Bauteilgewicht.
Aufbau und Eigenschaften
- Decklagen aus Carbongewebe-Prepreg, 200 g/m², Köper 2/2
- Kern aus ROHACELL® 51 IG-F
- Plattendicke 3 mm
- Hohe flächenbezogene Biegesteifigkeit bei geringem Gewicht
- Wärmeformbeständigkeit der fertigen Sandwichplatte: 120 °C
- Bearbeitbar durch Sägen, Fräsen oder Wasserstrahlschneiden
ROHACELL® 51 IG-F
ROHACELL® 51 IG-F ist ein geschlossenzelliger, FCKW-freier Hartschaumstoff auf PMI-Basis (Polymethacrylimid). Die natürliche Farbe des Kernmaterials ist weiß.
Die besonders feine Zellstruktur reduziert die zur Benetzung der Oberfläche benötigte Harzmenge. Dadurch lassen sich leichte Sandwichbauteile mit guten mechanischen und thermischen Eigenschaften herstellen.
Technische Eigenschaften des ROHACELL® 51 IG-F-Kerns
| Eigenschaft | Prüfnorm | Einheit | Wert |
|---|---|---|---|
| Rohdichte* | ISO 845 | kg/m³ | 52 |
| Druckfestigkeit | ISO 844 | MPa | 0,9 |
| Zugfestigkeit | ISO 527-2 | MPa | 1,9 |
| Schubfestigkeit | DIN 53294 | MPa | 0,8 |
| E-Modul | ISO 527-2 | MPa | 70 |
| Schubmodul | DIN 53294 | MPa | 19 |
| Biegefestigkeit | ISO 1209 | MPa | 1,6 |
| Wärmeformbeständigkeit des Kernmaterials | DIN 53424 | °C | 180 |
* Die Rohdichteangabe gilt für unbesäumte Rohplatten mit einer Mindestdicke von 10 mm.
Typische Anwendungen
- Großflächige Chassis und Trägerplatten für Drohnen und RC-Modelle
- Modellflugzeuge und Modellhubschrauber
- Leichte Abdeckungen, Verkleidungen und technische Konstruktionen
- Maschinenbau, Messtechnik und Motorsport

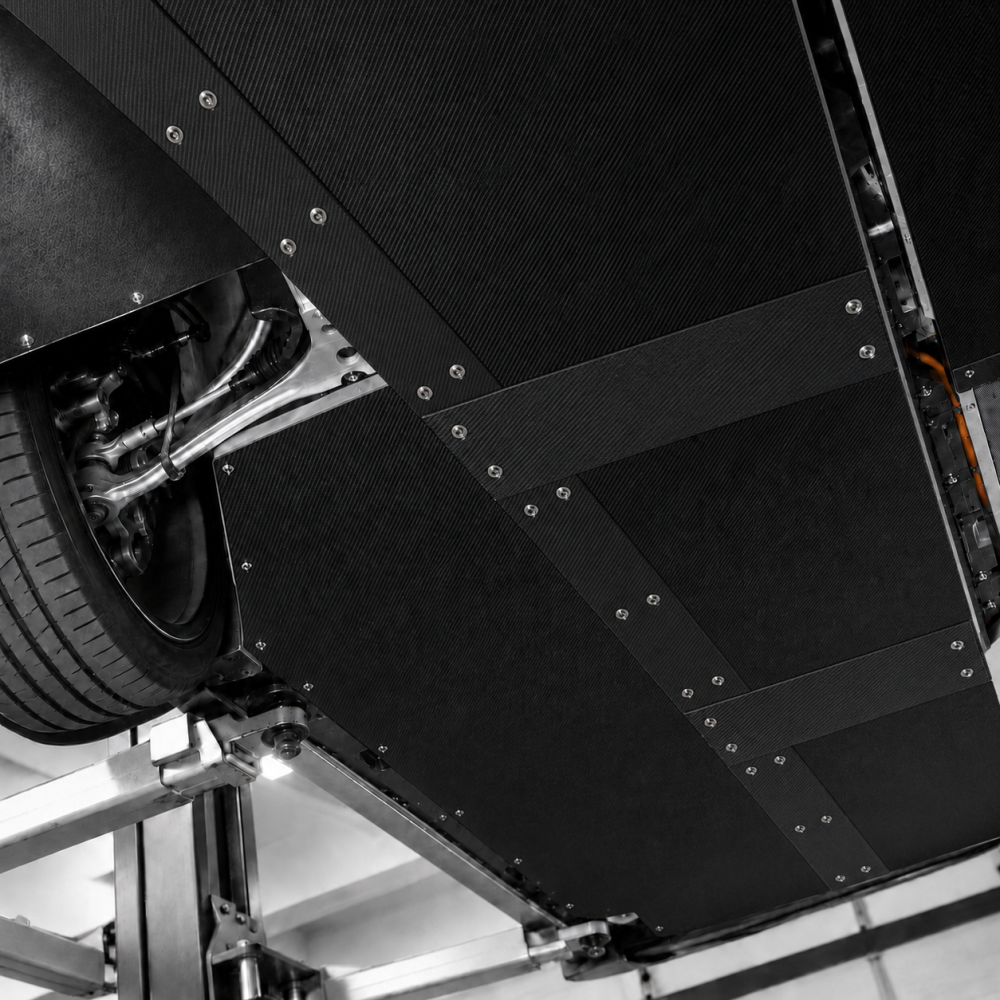

Fahrzeugbau und Motorsport
Durch ihren Sandwichaufbau eignen sich die größeren Plattenformate besonders für leichte, flächige Bauteile im Fahrzeugbau und Motorsport. Mögliche Anwendungen sind Unterbodenabdeckungen, aerodynamische Unterböden, Diffusor-Grundplatten, Luftleitbleche und andere Verkleidungsteile.
Hinweis: Plattendicke, Befestigung, Krafteinleitung sowie Belastungen durch Steinschlag, Bodenkontakt und Temperatur müssen projektspezifisch berücksichtigt werden. Eine Verwendung als belasteter Motorunterbodenschutz oder Unterfahrschutz erfordert eine gesonderte konstruktive Auslegung und technische Prüfung.
Carbonplatte DESIGN (120 x 80 mm) T = 1,0 mm
(zwei Decklagen Kohlegewebeprepreg 200 g/m², Kernlage Carbon-unidirektional Prepreg 0°, Gewicht ca. 17 g)
Art.-Nr. 61601200810 Nur noch 6 auf Lager, mehr ist unterwegs (Lieferzeit 1-2 Tage)
Artikel auf die WunschlisteStaffelpreise
- ab Menge 2: 5,00%
- ab Menge 3: 10,00%
Carbonplatte DESIGN (270 x 260 mm) T = 0,3 mm
(eine Lage Kohlefaser-Gewebeprepreg 245 g/m², Gewicht ca. 54 g)
Art.-Nr. 61602702603 Nur noch 10 auf Lager, mehr ist unterwegs (Lieferzeit 1-2 Tage)
Artikel auf die WunschlisteStaffelpreise
- ab Menge 2: 5,00%
- ab Menge 3: 10,00%
- ab Menge 5: 15,00%
- ab Menge 10: 20,00%
- ab Menge 20: 25,00%
- ab Menge 40: 30,00%
Carbonplatte DESIGN (350 x 150 mm) T = 0.2 mm
(eine Lage Kohlegewebeprepreg 200 g/m², Gewicht ca. 23 g)
Art.-Nr. 61603501502 Nur noch 13 auf Lager, mehr ist unterwegs (Lieferzeit 1-2 Tage)
Artikel auf die WunschlisteStaffelpreise
- ab Menge 2: 5,00%
- ab Menge 3: 10,00%
- ab Menge 5: 15,00%
- ab Menge 10: 20,00%
- ab Menge 20: 25,00%
- ab Menge 40: 30,00%
Carbonplatte DESIGN (350 x 150 mm) T = 0.5 mm
(zwei Lagen Kohlegewebeprepreg 200 g/m², Gewicht ca. 43 g)
Art.-Nr. 61603501505 Nur noch 19 auf Lager, mehr ist unterwegs (Lieferzeit 1-2 Tage)
Artikel auf die WunschlisteStaffelpreise
- ab Menge 2: 5,00%
- ab Menge 3: 10,00%
- ab Menge 5: 15,00%
- ab Menge 10: 20,00%
- ab Menge 20: 25,00%
- ab Menge 40: 30,00%
Carbonplatte DESIGN (350 x 150 mm) T = 0,8 mm
(zwei Lagen Kohlegewebeprepreg 200 g/m², Kernlage Carbon-unidirektional Prepreg 0/90°, Gewicht ca. 68 g)
Art.-Nr. 61603501508 Nur noch 9 auf Lager, mehr ist unterwegs (Lieferzeit 1-2 Tage)
Artikel auf die WunschlisteStaffelpreise
- ab Menge 2: 5,00%
- ab Menge 3: 10,00%
- ab Menge 5: 15,00%
- ab Menge 10: 20,00%
- ab Menge 20: 25,00%
- ab Menge 40: 30,00%
Carbonplatte DESIGN (350 x 150 mm) T = 1,0 mm
(zwei Decklagen Kohlegewebeprepreg 200 g/m², Kernlage Carbon-unidirektional Prepreg 0°, Gewicht ca. 88 g)
Art.-Nr. 61603501510 Nur noch 22 auf Lager, mehr ist unterwegs (Lieferzeit 1-2 Tage)
Artikel auf die WunschlisteStaffelpreise
- ab Menge 2: 5,00%
- ab Menge 3: 10,00%
- ab Menge 5: 15,00%
- ab Menge 10: 20,00%
- ab Menge 20: 25,00%
Carbonplatte DESIGN (350 x 150 mm) T = 1.5 mm
(zwei Decklagen Kohlegewebeprepreg 200 g/m², Kernlage Carbon-unidirektional Prepreg 0/90°, Gewicht ca. 129 g)
Art.-Nr. 61603501515 Nur noch 8 auf Lager, mehr ist unterwegs (Lieferzeit 1-2 Tage)
Artikel auf die WunschlisteStaffelpreise
- ab Menge 2: 5,00%
- ab Menge 3: 10,00%
- ab Menge 5: 15,00%
- ab Menge 10: 20,00%
- ab Menge 20: 25,00%
- ab Menge 40: 30,00%
Carbonplatte DESIGN (350 x 150 mm) T = 2,0 mm
(zwei Decklagen Kohlegewebeprepreg 200 g/m², Kernlage Carbon-unidirektional Prepreg 0/90°, Gewicht ca. 160 g)
Art.-Nr. 61603501520 Nur noch 14 auf Lager, mehr ist unterwegs (Lieferzeit 1-2 Tage)
Artikel auf die WunschlisteStaffelpreise
- ab Menge 2: 5,00%
- ab Menge 3: 10,00%
- ab Menge 5: 15,00%
- ab Menge 10: 20,00%
- ab Menge 20: 25,00%
- ab Menge 40: 30,00%
Carbonplatte DESIGN (350 x 150 mm) T = 2.5 mm
(zwei Decklagen Kohlegewebeprepreg 200 g/m², eine Kernlage UD-Kohlegelege-Prepreg 0/90°, Gewicht ca. 210 g)
Art.-Nr. 61603501525 Nur noch 4 auf Lager, mehr ist unterwegs (Lieferzeit 1-2 Tage)
Artikel auf die WunschlisteStaffelpreise
- ab Menge 2: 5,00%
- ab Menge 3: 10,00%
- ab Menge 5: 15,00%
- ab Menge 10: 20,00%
- ab Menge 20: 25,00%
- ab Menge 40: 30,00%
Carbonplatte DESIGN (350 x 150 mm) T = 3,0 mm
(zwei Decklagen Kohlegewebeprepreg 200 g/m², Kernlage Carbon-unidirektional Prepreg 0/90°, Gewicht ca. 250 g)
Art.-Nr. 61603501530 Nur noch 5 auf Lager, mehr ist unterwegs (Lieferzeit 1-2 Tage)
Artikel auf die WunschlisteStaffelpreise
- ab Menge 2: 5,00%
- ab Menge 3: 10,00%
- ab Menge 5: 15,00%
- ab Menge 10: 20,00%
- ab Menge 20: 25,00%
- ab Menge 40: 30,00%
Carbonplatte DESIGN (350 x 150 mm) T = 4,0 mm
(zwei Decklagen Kohlegewebeprepreg 200 g/m², Kernlage Carbon-unidirektional Prepreg 0/90°, Gewicht ca. 325 g)
Art.-Nr. 61603501540 Nur noch 2 auf Lager, mehr ist unterwegs (Lieferzeit 1-2 Tage)
Artikel auf die WunschlisteStaffelpreise
- ab Menge 2: 5,00%
- ab Menge 3: 10,00%
- ab Menge 5: 15,00%
- ab Menge 10: 20,00%
- ab Menge 20: 25,00%
- ab Menge 40: 30,00%
Carbonplatte DESIGN (350 x 150 mm) T = 5,0 mm
(zwei Decklagen Kohlegewebeprepreg 200 g/m², Kernlage Carbon-unidirektional Prepreg 0/90°, Gewicht ca. 420 g)
Art.-Nr. 61603501550 Nur noch 2 auf Lager, mehr ist unterwegs (Lieferzeit 1-2 Tage)
Artikel auf die WunschlisteStaffelpreise
- ab Menge 2: 5,00%
- ab Menge 3: 10,00%
- ab Menge 5: 15,00%
- ab Menge 10: 20,00%
- ab Menge 20: 25,00%
- ab Menge 40: 30,00%
Carbonplatte DESIGN (350 x 150 mm) T = 6,0 mm
(zwei Decklagen Kohlegewebeprepreg 200 g/m², Kernlage Carbon-unidirektional Prepreg 0/90°, Gewicht ca. 490 g)
Art.-Nr. 61603501560 Nur noch 1 auf Lager, mehr ist unterwegs (Lieferzeit 1-2 Tage)
Artikel auf die WunschlisteStaffelpreise
- ab Menge 2: 5,00%
- ab Menge 3: 10,00%
- ab Menge 5: 15,00%
- ab Menge 10: 20,00%
- ab Menge 20: 25,00%
- ab Menge 40: 30,00%
Carbonplatte DESIGN (550 x 350 mm) T = 0,2 mm
(eine Lage Kohlegewebeprepreg 200 g/m², Gewicht ca. 83 g)
Art.-Nr. 61605503502 Nur noch 3 auf Lager, mehr ist unterwegs (Lieferzeit 1-2 Tage)
Artikel auf die WunschlisteStaffelpreise
- ab Menge 2: 5,00%
- ab Menge 5: 10,00%
Carbonplatte DESIGN (550 x 350 mm) T = 0,5 mm
(zwei Lagen Kohlegewebeprepreg 200 g/m², Gewicht ca. 205 g)
Art.-Nr. 61605503505 Nur noch 14 auf Lager, mehr ist unterwegs (Lieferzeit 1-2 Tage)
Artikel auf die WunschlisteStaffelpreise
- ab Menge 2: 5,00%
- ab Menge 5: 10,00%
Carbonplatte DESIGN (550 x 350 mm) T = 1,0 mm
(zwei Lagen Kohlegewebeprepreg 200 g/m², Kernlage Carbon-unidirektional Prepreg 0°, Gewicht ca. 380 g)
Art.-Nr. 61605503510 Vergriffen
Artikel auf die WunschlisteStaffelpreise
- ab Menge 2: 5,00%
- ab Menge 5: 10,00%
Carbonplatte DESIGN (550 x 350 mm) T = 1,5 mm
(zwei Lagen Kohlegewebeprepreg 200 g/m², Kernlage Carbon-unidirektional Prepreg 0/90°, Gewicht ca. 510 g)
Art.-Nr. 61605503515 Nur noch 7 auf Lager, mehr ist unterwegs (Lieferzeit 1-2 Tage)
Artikel auf die WunschlisteStaffelpreise
- ab Menge 2: 5,00%
- ab Menge 5: 10,00%
Carbonplatte DESIGN (550 x 350 mm) T = 2,0 mm
(zwei Lagen Kohlegewebeprepreg 200 g/m², Kernlage Carbon-unidirektional Prepreg 0/90°, Gewicht ca. 680 g)
Art.-Nr. 61605503520 Nur noch 7 auf Lager, mehr ist unterwegs (Lieferzeit 1-2 Tage)
Artikel auf die WunschlisteStaffelpreise
- ab Menge 2: 5,00%
- ab Menge 5: 10,00%
Carbonplatte DESIGN (550 x 350 mm) T = 2,5 mm
(zwei Lagen Kohlegewebeprepreg 200 g/m², Kernlage Carbon-unidirektional Prepreg 0/90°, Gewicht ca. 800 g)
Art.-Nr. 61605503525 Nur noch 2 auf Lager, mehr ist unterwegs (Lieferzeit 1-2 Tage)
Artikel auf die WunschlisteStaffelpreise
- ab Menge 2: 5,00%
- ab Menge 5: 10,00%
Carbonplatte DESIGN (550 x 350 mm) T = 3,0 mm
(zwei Lagen Kohlegewebeprepreg 200 g/m², Kernlage Carbon-unidirektional Prepreg 0/90°, Gewicht ca. 930 g)
Art.-Nr. 61605503530 Nur noch 5 auf Lager, mehr ist unterwegs (Lieferzeit 1-2 Tage)
Artikel auf die WunschlisteStaffelpreise
- ab Menge 2: 5,00%
- ab Menge 5: 10,00%
Carbonplatte DESIGN (550 x 350 mm) T = 4,0 mm
(zwei Lagen Kohlegewebeprepreg 200 g/m², Kernlage Carbon-unidirektional Prepreg 0/90°, Gewicht ca. 1200 g)
Art.-Nr. 61605503540 Nur noch 1 auf Lager, mehr ist unterwegs (Lieferzeit 1-2 Tage)
Artikel auf die WunschlisteStaffelpreise
- ab Menge 2: 5,00%
- ab Menge 5: 10,00%
Carbonplatte DESIGN (700 x 550 mm) T = 0,5 mm
(zwei Lagen Kohlegewebeprepreg 200 g/m², Gewicht ca. 336 g)
Art.-Nr. 61607005505 Nur noch 3 auf Lager, mehr ist unterwegs (Lieferzeit 1-2 Tage)
Artikel auf die WunschlisteStaffelpreise
- ab Menge 2: 5,00%
- ab Menge 5: 10,00%
Carbonplatte DESIGN (700 x 550 mm) T = 1,0 mm
(zwei Lagen Kohlegewebeprepreg 200 g/m², Kernlage Carbon-unidirektional Prepreg 0°, Gewicht ca. 635 g)
Art.-Nr. 61607005510 Nur noch 5 auf Lager, mehr ist unterwegs (Lieferzeit 1-2 Tage)
Artikel auf die WunschlisteStaffelpreise
- ab Menge 2: 5,00%
- ab Menge 5: 10,00%
Carbonplatte DESIGN (700 x 550 mm) T = 1,5 mm
(zwei Lagen Kohlegewebeprepreg 200 g/m², Kernlage Carbon-unidirektional Prepreg 0/90°, Gewicht ca. 860 g)
Art.-Nr. 61607005515 Nur noch 18 auf Lager, mehr ist unterwegs (Lieferzeit 1-2 Tage)
Artikel auf die WunschlisteStaffelpreise
- ab Menge 2: 5,00%
- ab Menge 5: 10,00%
Carbonplatte DESIGN (700 x 550 mm) T = 2,0 mm
(zwei Lagen Kohlegewebeprepreg 200 g/m², Kernlage Carbon-unidirektional Prepreg 0/90°, Gewicht ca. 1250 g)
Art.-Nr. 61607005520 Nur noch 10 auf Lager, mehr ist unterwegs (Lieferzeit 1-2 Tage)
Artikel auf die WunschlisteStaffelpreise
- ab Menge 2: 5,00%
- ab Menge 5: 10,00%
Carbonplatte DESIGN (1000 x 500 mm) T = 1,0 mm
(zwei Decklagen Kohlegewebeprepreg 200 g/m², Kernlage Carbon-unidirektional Prepreg 0°, Gewicht ca. 920 g)
Art.-Nr. 61610005010 Nur noch 17 auf Lager, mehr ist unterwegs (Lieferzeit 1-2 Tage)
Artikel auf die WunschlisteStaffelpreise
- ab Menge 2: 5,00%
- ab Menge 5: 10,00%
Carbonplatte DESIGN (1000 x 500 mm) T = 2,0 mm)
(zwei Decklagen Kohlegewebeprepreg 200 g/m², Kernlage Carbon-unidirektional Prepreg 0/90°, Gewicht ca. 1390 g)
Art.-Nr. 61610005020 Nur noch 11 auf Lager, mehr ist unterwegs (Lieferzeit 1-2 Tage)
Artikel auf die WunschlisteStaffelpreise
- ab Menge 2: 5,00%
- ab Menge 5: 10,00%
Carbonplatte DESIGN (1000 x 500 mm) T = 3,0 mm
(zwei Decklagen Kohlegewebeprepreg 200 g/m², Kernlage Carbon-unidirektional Prepreg 0/90°, Gewicht ca. 2430 g)
Art.-Nr. 61610005030 Nur noch 7 auf Lager, mehr ist unterwegs (Lieferzeit 1-2 Tage)
Artikel auf die WunschlisteStaffelpreise
- ab Menge 2: 5,00%
- ab Menge 5: 10,00%
Carbonplatte DESIGN (1100 x 700 mm) T = 0,2 mm
(eine Lage Kohlegewebeprepreg 200 g/m², Gewicht ca. 430 g)
Art.-Nr. 61611007002 Nur noch 3 auf Lager, mehr ist unterwegs (Lieferzeit 1-2 Tage)
Artikel auf die WunschlisteStaffelpreise
- ab Menge 2: 5,00%
- ab Menge 5: 10,00%
Carbonplatte DESIGN (1100 x 700 mm) T = 0,5 mm
(zwei Lagen Kohlegewebeprepreg 200 g/m², Gewicht ca. 540 g)
Art.-Nr. 61611007005 Vergriffen
Artikel auf die WunschlisteStaffelpreise
- ab Menge 2: 5,00%
- ab Menge 5: 10,00%
Carbonplatte DESIGN (1100 x 700 mm) T = 1,0 mm
(eine Lage Kohlegewebeprepreg 200 g/m², Kernlage Carbon-unidirektional Prepreg 0°, Gewicht ca. 1280 g)
Art.-Nr. 61611007010 Nur noch 7 auf Lager, mehr ist unterwegs (Lieferzeit 1-2 Tage)
Artikel auf die WunschlisteStaffelpreise
- ab Menge 2: 5,00%
- ab Menge 5: 10,00%
Carbonplatte DESIGN (1100 x 700 mm) T = 1,5 mm
(zwei Decklagen Kohlegewebeprepreg 200 g/m², Kernlage Carbon-unidirektional Prepreg 0/90°, Gewicht ca. 1730 g)
Art.-Nr. 61611007015 Nur noch 11 auf Lager, mehr ist unterwegs (Lieferzeit 1-2 Tage)
Artikel auf die WunschlisteStaffelpreise
- ab Menge 2: 5,00%
- ab Menge 5: 10,00%
Carbonplatte DESIGN (1100 x 700 mm) T = 2,0 mm
(zwei Lagen Kohlegewebeprepreg 200 g/m², Kernlage Carbon-unidirektional Prepreg 0/90°, Gewicht ca. 2425 g)
Art.-Nr. 61611007020 Nur noch 2 auf Lager, mehr ist unterwegs (Lieferzeit 1-2 Tage)
Artikel auf die WunschlisteStaffelpreise
- ab Menge 2: 5,00%
- ab Menge 5: 10,00%
Carbonplatte DESIGN (1100 x 700 mm) T = 2,5 mm
(zwei Lagen Kohlegewebeprepreg 200 g/m², Kernlage Carbon-unidirektional Prepreg 0/90°, Gewicht ca. 2900 g)
Art.-Nr. 61611007025 Nur noch 1 auf Lager, mehr ist unterwegs (Lieferzeit 1-2 Tage)
Artikel auf die WunschlisteStaffelpreise
- ab Menge 2: 5,00%
- ab Menge 5: 10,00%
Carbonplatte DESIGN (1100 x 700 mm) T = 3,0 mm
(zwei Lagen Kohlegewebeprepreg 200 g/m², Kernlage Carbon-unidirektional Prepreg 0/90°, Gewicht ca. 3500 g)
Art.-Nr. 61611007030 Nur noch 1 auf Lager, mehr ist unterwegs (Lieferzeit 1-2 Tage)
Artikel auf die WunschlisteStaffelpreise
- ab Menge 2: 5,00%
- ab Menge 5: 10,00%
Carbonplatte DESIGN (1100 x 700 mm) T = 5,0 mm
(zwei Lagen Kohlegewebeprepreg 200 g/m², Kernlage Carbon-unidirektional Prepreg 0/90°, Gewicht ca. 6160 g)
Art.-Nr. 61611007050 Nur noch 1 auf Lager, mehr ist unterwegs (Lieferzeit 1-2 Tage)
Artikel auf die WunschlisteStaffelpreise
- ab Menge 2: 5,00%
- ab Menge 5: 10,00%
Carbonplatte DESIGN (1400 x 1000 mm) T = 2,0 mm
(zwei Decklagen Kohlegewebeprepreg 200 g/m², Kernlage Carbon-unidirektional Prepreg 0/90°, Gewicht ca. 4700 g)
Art.-Nr. 61614010020 Noch 3 auf Lager (Lieferzeit 1-2 Tage)
Artikel auf die WunschlisteStaffelpreise
- ab Menge 2: 5,00%
- ab Menge 3: 10,00%
- ab Menge 5: 15,00%
- ab Menge 10: 20,00%
alle Preise inkl. 19% MwSt, ggf. zzgl. Frachtkosten
Zusatzinformationen
language: [language]
info3: [info3]
filetype: [filetype]
url: [url]
Gebrauchsanweisung
language: [language]
info3: [info3]
filetype: [filetype]
url: [url]
Sicherheitsdatenblatt
language: [language]
info3: [info3]
filetype: [filetype]
url: [url]
Produktinformation
language: [language]
info3: [info3]
filetype: [filetype]
url: [url]
Technisches Datenblatt
language: [language]
info3: [info3]
filetype: [filetype]
url: [url]
Mögliche Gefahren - Kohlefaserplatten DESIGN (beidseitig glatte, glänzende Oberfläche)
Einstufung des Stoffs oder Gemischs
Das Produkt ist gemäß CLP-Verordnung nicht eingestuft.Kennzeichnung gemäß Verordnung (EG) Nr. 1272/2008: entfällt
Gefahrenpiktogramme: entfällt
Gefahrenhinweise: entfällt
Signalwort: entfällt
