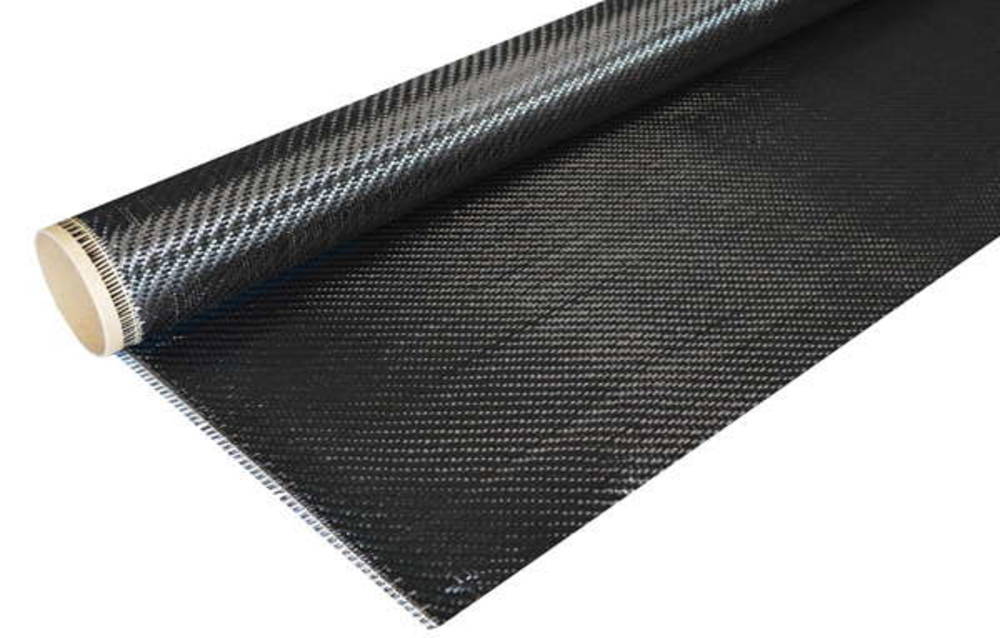

Kohlegewebe 160 g/m² aus hochfesten 3k-Kohlenstofffasern in Köperbindung, 125 cm breit.
Gut drapierbares Verstärkungsgewebe für größere CFK-Bauteile, gewölbte Formen und hochwertige Carbon-Sichtoberflächen.
Das Gewebe kombiniert eine flexible Köperbindung mit einer gleichmäßigen Faserverteilung in Kett- und Schussrichtung. Die Breite von 125 cm ermöglicht großflächige, zusammenhängende Zuschnitte und kann die Anzahl notwendiger Gewebestöße reduzieren.
Technische Daten
| Fasertyp |
Hochfeste Kohlenstofffaser (HT, 3k) |
| Garnfeinheit |
200 tex (3.000 Filamente) |
| Flächengewicht |
160 g/m² |
| Bindung |
Köper |
| Fadenzahl Kette / Schuss |
4,0 / 4,0 Fäden/cm |
| Gewebebreite |
125 cm |
| Fläche je laufendem Meter |
1,25 m² |
| Faser-Zugfestigkeit |
4.000 MPa |
| Faser-Zugmodul |
230 GPa |
| Faser-Bruchdehnung |
1,7 % |
| Faser-Prüfmethode |
ISO 10618 |
| Harzkompatibilität |
Epoxid-, Vinylester- und Polyesterharze |
Typische Anwendungen
- Großflächige CFK-Schalen, Verkleidungen und technische Abdeckungen
- Karosserieteile und Luftführungen im Motorsport- und Fahrzeugbau
- Bootsbau, Wassersport- und Sportgeräte
- Drohnen-, UAV- und Flugmodellbau
- Sandwichdecklagen, CFK-Formenbau und technische Gehäuse
- Orthopädietechnik und individuell geformte Prothesenlaminate
Eigenschaften und Verarbeitung

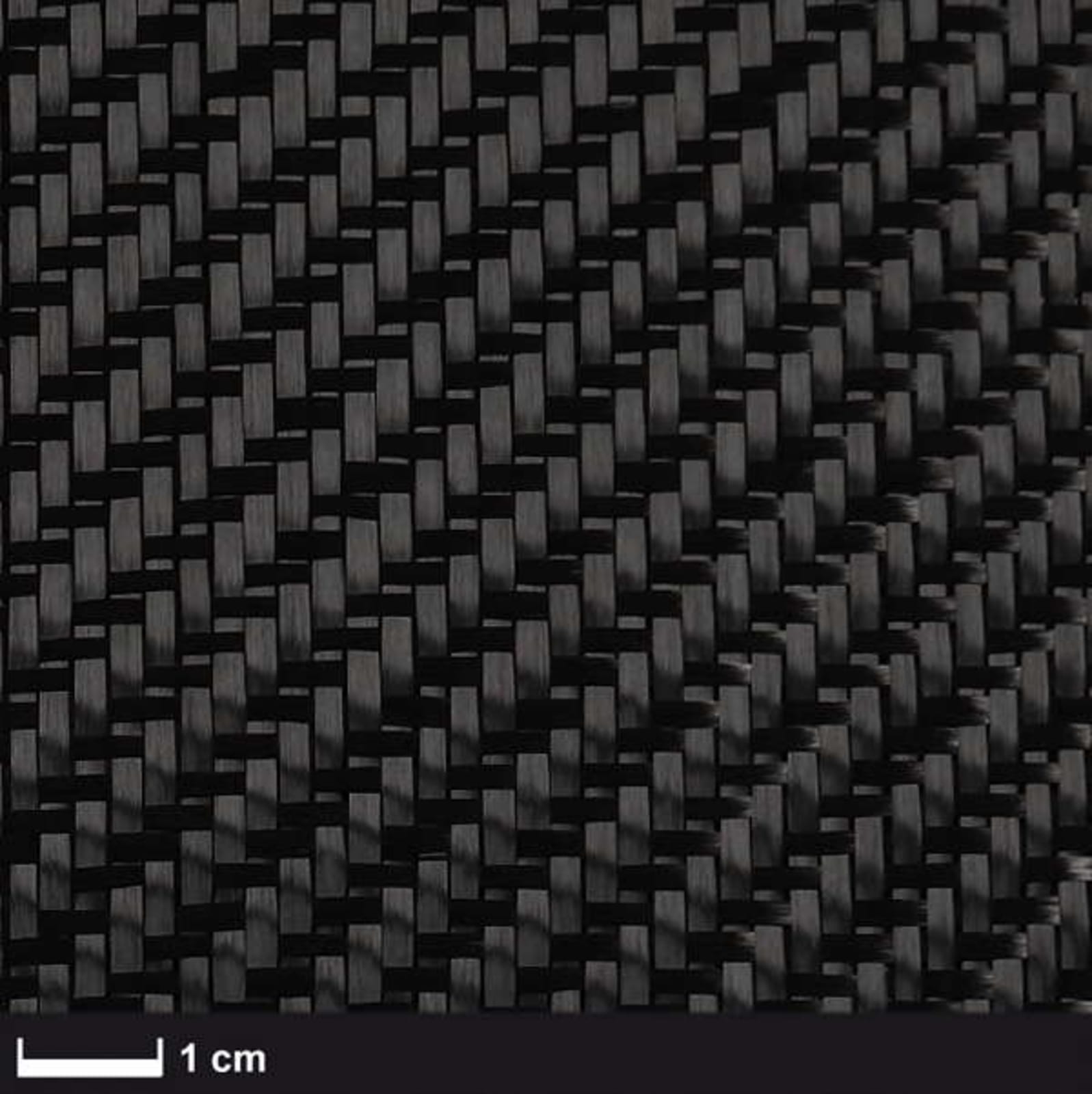

Die Köperbindung lässt sich gut an Radien, gewölbte Formoberflächen und dreidimensionale Bauteilkonturen anpassen. Die gleichmäßige Fadenzahl unterstützt einen ausgewogenen Laminataufbau in beiden Hauptrichtungen. Das charakteristische diagonale Köpermuster eignet sich außerdem für hochwertige Carbon-Sichtbauteile.
Das Gewebe kann mit geeigneten Epoxid-, Vinylester- und Polyester-Laminierharzsystemen verarbeitet werden. Beim Zuschneiden und Positionieren ist auf die Faserorientierung zu achten, da Köpergewebe leichter zu Fadenverschiebungen neigen als Leinwandgewebe. Eine vollständige Faserbenetzung und sorgfältige Entlüftung sind besonders bei mehrlagigen Laminaten wichtig. Die angegebenen mechanischen Kennwerte beziehen sich auf die Kohlenstofffasern, nicht auf das fertige Laminat.
Materialauswahl
Das Gewebe ist auch in 100 cm Breite (CT-160100T) erhältlich. Die 125-cm-Ausführung bietet bei gleicher laufender Länge 25 % mehr Gewebefläche und ist besonders für breite, zusammenhängende Zuschnitte vorteilhaft. Für kleinere Bauteile kann die 100-cm-Variante einen materialsparenderen Zuschnitt ermöglichen.
Rechnerische Daten für Handlaminate mit 35 Vol.-% Fasern
| Rechnerischer Harzbedarf |
ca. 193 g/m² |
| Rechnerische Laminatdicke |
ca. 0,26 mm |
| Rechnerisches Laminatgewicht |
ca. 353 g/m² |
