Epoxi-Basis-Set MINI PLUS – Epoxidharz L + Härter L (40 min)

Das Epoxi-Basis-Set MINI PLUS basiert auf dem bewährten Epoxidharz L mit Härter L und bietet eine erweiterte Grundausstattung für Laminier-, Klebe- und Reparaturarbeiten im Faserverbundbau. Neben dem niedrigviskosen Epoxidharzsystem enthält das Set ausgewähltes Verarbeitungs- und Laminierzubehör und eignet sich damit besonders für den Einstieg in die Verarbeitung von Epoxidharzen sowie für kleinere Projekte, Reparaturen und Versuche.

Das enthaltene Epoxidharz L + Härter L zählt zu den meistverwendeten Laminier- und Klebharzsystemen aus dem R&G-Lieferprogramm und wird für Glasfaser-, Kohlenstofffaser- und Aramidfaser-Anwendungen eingesetzt. Das lösemittel- und füllstofffreie Epoxidharz ist frei von Nonylphenol und DETA. Die niedrige Oberflächenspannung sorgt für eine zuverlässige Haftung auf unterschiedlichen Substraten bei geringem Härtungsschwund.

Zusätzlich zum Epoxidharzsystem enthält das MINI PLUS Set 5-Minuten-Epoxy für schnelle Klebe- und Fixierarbeiten sowie ein Glasgewebeband 130 g/m² für kleinere Laminierungen, Verstärkungen und Reparaturen. Mischbecher, Holzrührspatel und Modler ermöglichen die direkte Verarbeitung der enthaltenen Harzsysteme.

Epoxidharz L mit Härter L erreicht mechanische Eigenschaften, die mit im Flugzeugbau eingesetzten Laminierharzsystemen vergleichbar sind. Es eignet sich sowohl für strukturbelastete Laminatanwendungen als auch für Verklebungen von Holz, Metall und Styropor®.

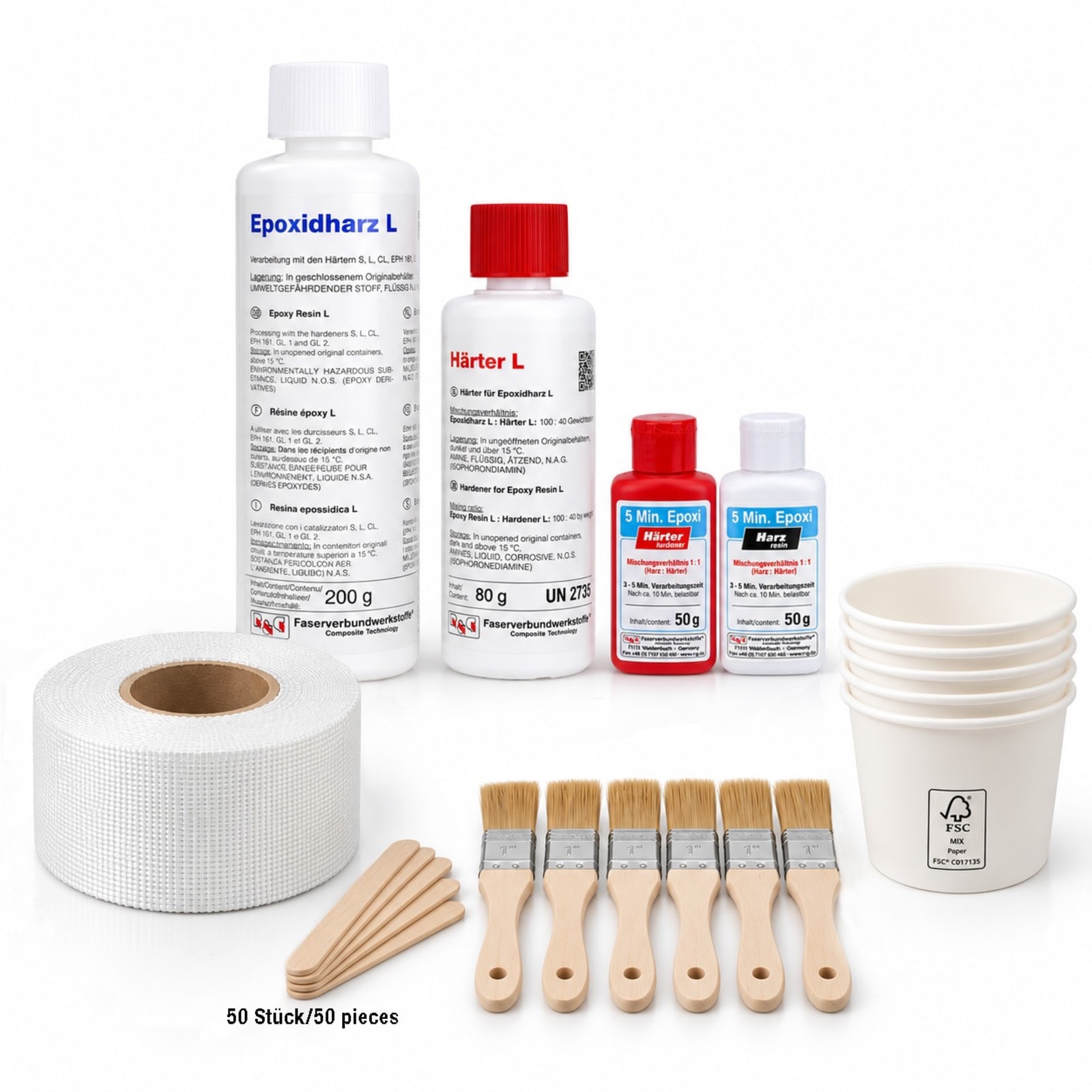

Set-Inhalt

1 × Epoxidharz L + Härter L (40 min), Arbeitspackung 280 g
1 × 5 Min.-Epoxy, Arbeitspackung 100 g
1 × Glasgewebeband 130 g/m² (Silan, LW), 50 mm, Rolle 10 m
1 × Holzrührspatel (93 × 10 × 2 mm), Packung 50 Stück
1 × Modler (1"), Packung 6 Stück
1 × Mischbecher Pappe 300 ml (Ø 90/70 mm, H 70 mm), Packung 5 Stück

Verarbeitungszeit des Epoxidharzsystems

Die Verarbeitungszeit beträgt ca. 40 Minuten bei einem Ansatz von 100 g und einer Verarbeitungstemperatur von 20 °C. Dies ermöglicht ein kontrolliertes Arbeiten bei manuellen und vakuumgestützten Verfahren.

Mischungsverhältnis Epoxidharz L : Härter L

100 : 40 Gewichtsteile Epoxidharz L : Härter L
100 : 45 Volumenteile Epoxidharz L : Härter L

Aushärtung und Temperaturbeständigkeit

Aushärtezeit bei 23 °C: ca. 24 Stunden
Warmhärtung: optional
Wärmeformbeständigkeit: ca. 70 °C
Maximale Wärmeformbeständigkeit: bis ca. 80 °C bei zusätzlicher Nachhärtung von 15 Stunden bei 60 °C

Verarbeitung

Das Epoxidharzsystem ist geeignet für Handlaminieren, Druck- und Vakuumimprägnieren, Pressen sowie Wickelverfahren.

Durch das im Set enthaltene Glasgewebeband können bereits mit der Grundausstattung kleinere GFK-Laminate, lokale Verstärkungen und Reparaturen ausgeführt werden. Das zusätzliche 5-Minuten-Epoxy eignet sich insbesondere für schnelle Klebe-, Montage- und Fixierarbeiten.

Mechanische Kennwerte (Reinharz, gehärtet)

Biegefestigkeit (DIN EN ISO 178): 111 MPa
Biege-E-Modul (DIN EN ISO 178): 2950 MPa
Zugfestigkeit (DIN EN ISO 527): 69 MPa
Druckfestigkeit (DIN EN ISO 14126): 91 MPa
Härte: Shore D 90
Bruchdehnung (DIN EN ISO 178): 5,9 %

Eignung für die Medizintechnik

Für das Harzsystem Epoxidharz L + Härter L liegt ein CYTOX-Gutachten vor. Das System ist nicht zytotoxisch (nicht zellschädigend) und damit für Anwendungen in der Medizintechnik geeignet. Details siehe Zusatzinformationen.
