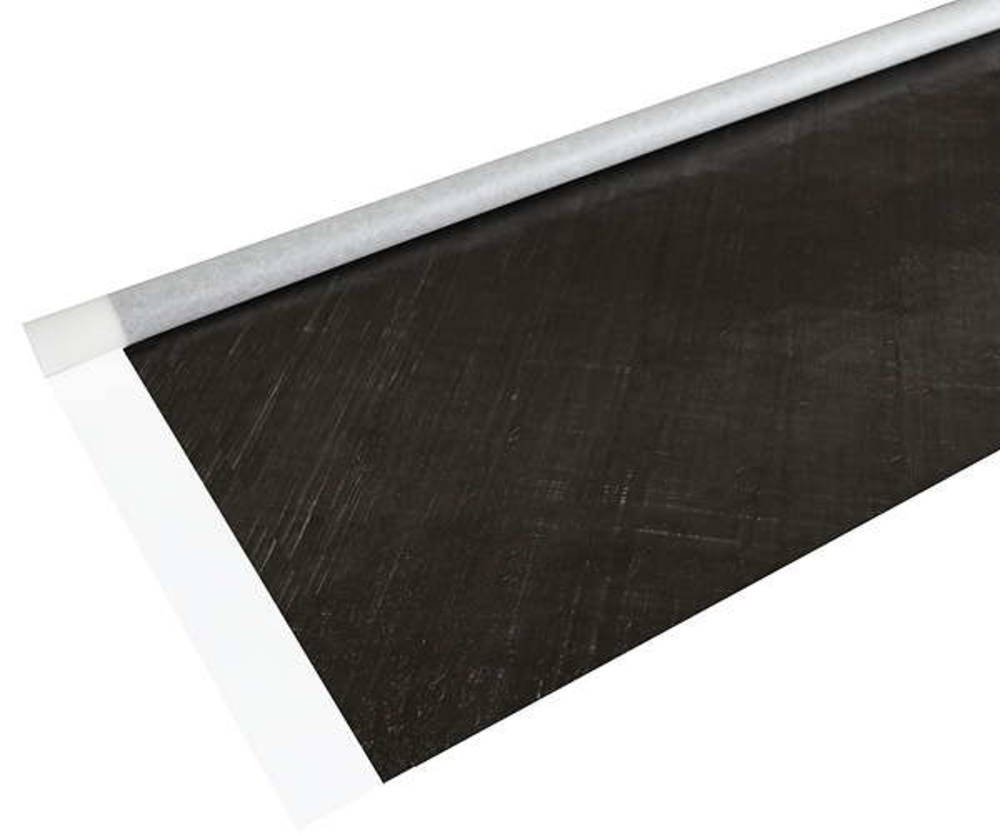

CARBOWEAVE® UMS Kohlegelege 56 g/m² (triaxial), 60 x 310 cm

Ultraleichtes Triaxial-Kohlegelege auf Basis moderner Spread-Tow-Technologie für hochsteife und torsionsbelastete Leichtbauteile. Durch die sehr gleichmäßige Faserverteilung und die nahezu ondulationsfreie Struktur werden die mechanischen Eigenschaften der Kohlenstofffasern besonders effizient genutzt.

Faser: Tenax® UMS40, 24k / 800 tex

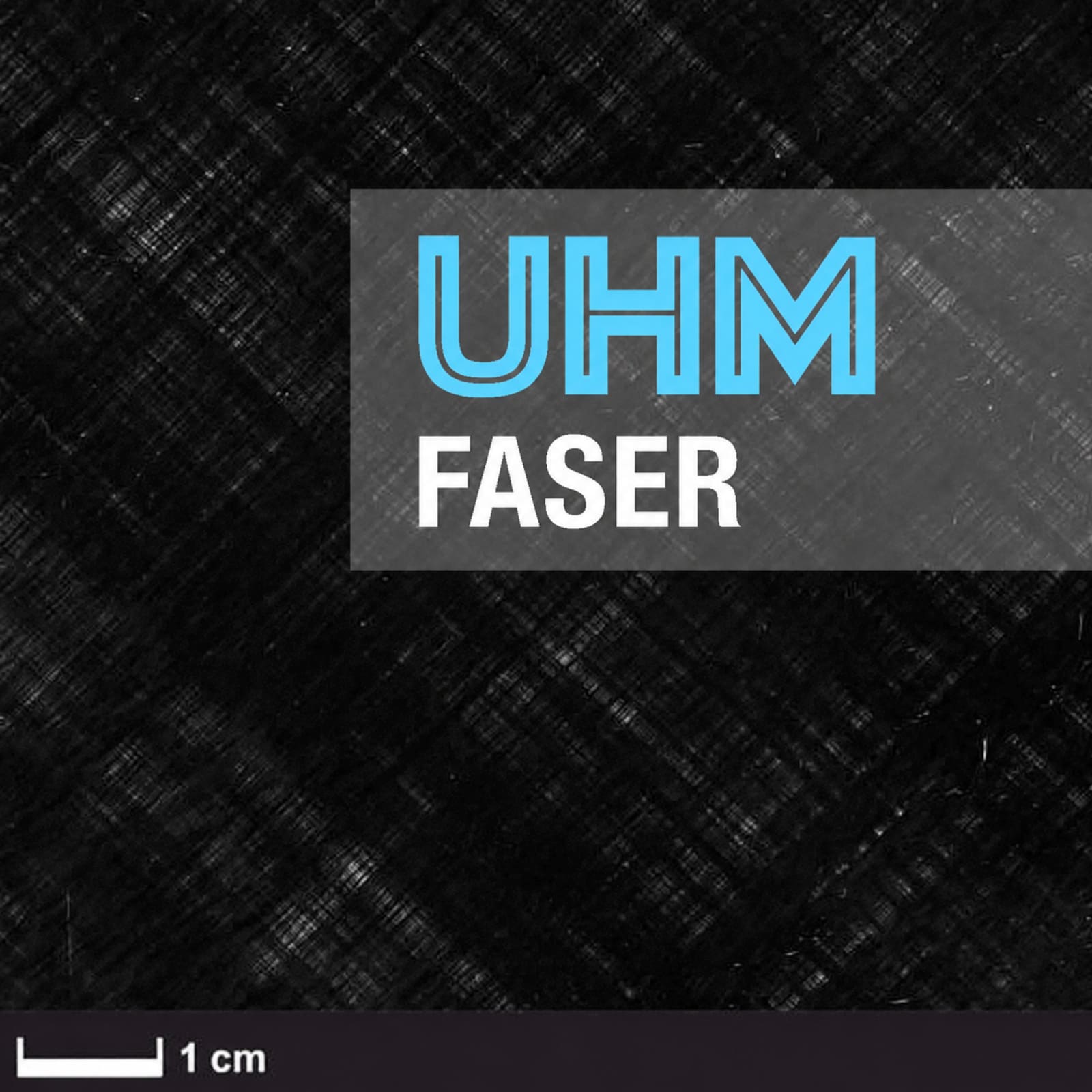

UMS-Kohlenstofffasern (Ultra High Modulus) eignen sich für Anwendungen mit besonders hohen Anforderungen an die Steifigkeit.

Das triaxiale Gelege besteht aus drei unidirektionalen Lagen in den Orientierungen +/-45° und 0°, die mit einem epoxy-kompatiblen Binder fixiert sind. Durch die geringe Faserumlenkung werden die Fasereigenschaften sehr gut ausgenutzt. Gleichzeitig ist die Drapierfähigkeit im Vergleich zu klassischen Gelegen mit Haftfadengitter deutlich verbessert.

Technische Daten

• Breite: 60 cm
• Länge: 310 cm
• Flächengewicht: 56 g/m²
• Konstruktion: +/- 45° / 0° oder -/+ 45° / 0°

Eigenschaften

• Sehr hohe Steifigkeit durch UMS-Faser
• Triaxialer Aufbau für kombinierte Biege- und Torsionsbelastungen
• Sehr gleichmäßige Faserverteilung
• Nahezu ondulationsfreie Faserorientierung
• Verbesserte Drapierfähigkeit gegenüber klassischen Gelegen mit Haftfadengitter
• Hohe Materialeffizienz durch geringe Fadenumlenkung
• Verbesserte Oberflächenqualität im Laminat

Anwendungsgebiete

• Modellflugzeugbau, z. B. Rümpfe, Tragflächen und Leitwerke
• Motorsport
• Sportgerätebau
• Dünnwandige Bauteile mit hoher Biege- und Torsionssteifigkeit
• Längsträger, Holme und andere tragende Strukturen

Die beiden +/-45°-Lagen verbessern vor allem die Torsionssteifigkeit, während die 0°-Lage zur hohen Biegesteifigkeit beiträgt. Dadurch ist das Material besonders für steife und zugleich leichte Konstruktionen geeignet.

Hinweise zur Verarbeitung

Bei sehr dünnen Bauteilen, wie z.B. Endleisten von Tragflächen oder Leitwerken von Modellflugzeugen kann es zu Verzug kommen, wenn nicht mit spiegelverkehrten bzw. symmetrischen Laminataufbauten gearbeitet wird. Aus diesem Grund bieten wir die Tenax® UMS40-Typen sowohl in +/- 45° / 0° als auch in -/+ 45° / 0° Faserorientierung an.

Für maßhaltige und formstabile Ergebnisse wird ein symmetrischer Laminataufbau empfohlen.

Richtwerte für Handlaminate

Bei einem Faseranteil von ca. 35 Vol.-% gelten folgende Richtwerte:

• Harzverbrauch:  ca. 67 g/m²
• Laminatdicke:  ca. 0,09 mm
• Laminatgewicht: ca. 123 g/m²

F3X-Leitwerk aus Carboweave®/Rohacell
