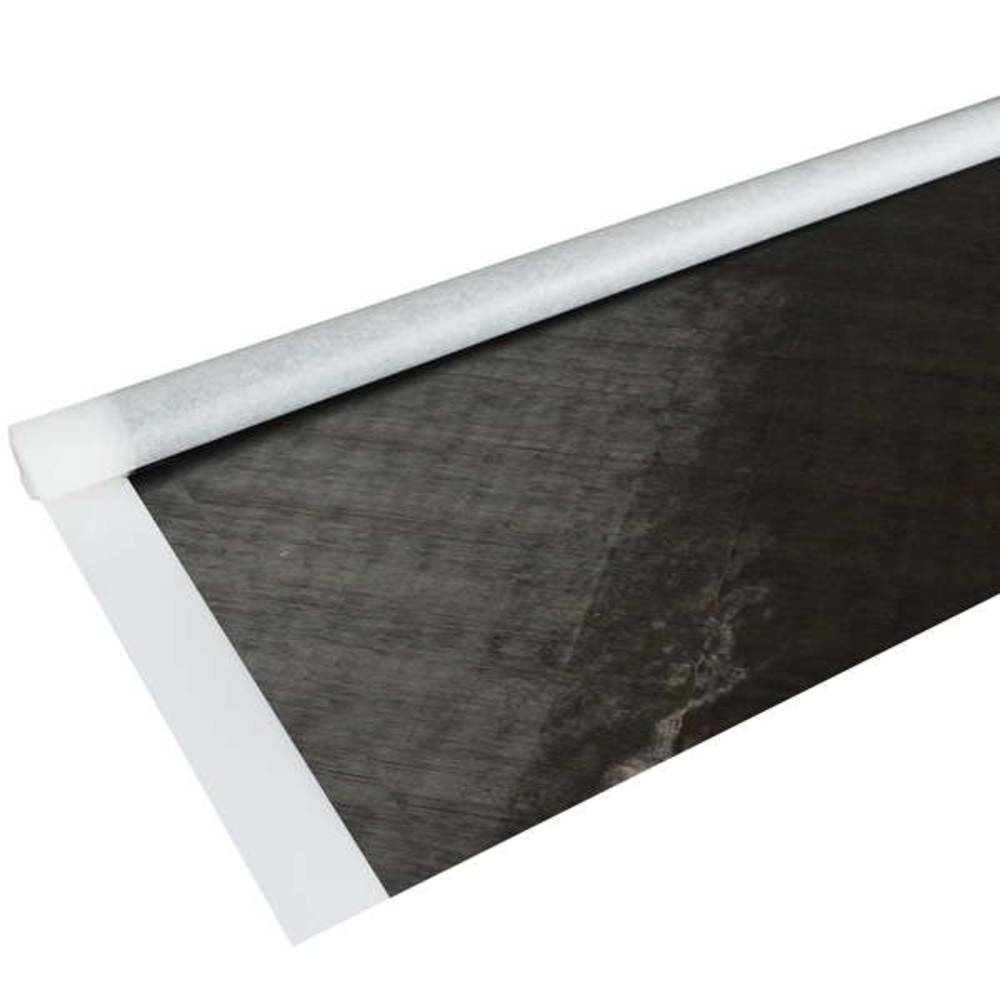

CARBOWEAVE® IMS Kohlegelege 40 g/m² (biaxial), 60 x 310 cm
Das CARBOWEAVE® IMS Kohlefaser-Biaxialgelege 40 g/m² ist ein ultraleichtes Spread-Tow-Carbongelege für anspruchsvolle Leichtbaukonstruktionen. Es ist aus Tenax® IMS65 Intermediate-Modulus-Kohlefasern gefertigt und bietet eine sehr hohe Steifigkeit, Zugfestigkeit und eine sehr gute Drapierfähigkeit – ideal für Bauteile, bei denen geringes Gewicht und Performance im Vordergrund stehen.
Übersicht – Produkteigenschaften
Material/Faser: Aus Tenax® IMS65 (Intermediate Modulus) Kohlefaser gefertigt
Faserfeinheit: 24k / 830 tex
Flächengewicht: 40 g/m² (20 g/m² + 20 g/m²)
Gelegeaufbau: Biaxial (2 × UD-Lagen)
Faserausrichtung: +/- 45° oder spiegelverkehrt −/+45°
Binder: Epoxy-kompatibel
Abmessungen: 60 cm × 310 cm
Charakteristik: Sehr homogene Faserverteilung, nahezu ondulationsfrei, glatte Oberfläche
Einsatzbereiche: Motorsport, Schiffbau, Sportgeräte, Modellbau
Produktdetails & Anwendung
IM-Kohlefaser (Intermediate Modulus)
IM-Kohlefasern sind für sehr leichte Anwendungen geeignet. Im Vergleich zu Standard-Kohlenstofffasern (z. B. HT-Typen) liefert dieser Fasertyp eine ca. 20 % höhere Steifigkeit und ca. 25 % höhere Zugfestigkeit bei nahezu identischer Bruchdehnung.
Biaxial-Gelege ±45° – ideal für Torsion & Schub
Das Biaxialgelege besteht aus zwei unidirektionalen Lagen im Winkel von ±45°, die mit einem epoxy-kompatiblen Binder fixiert sind.
Vorteil: Torsionslagen können ohne Verschnitt effizient einlaminiert werden.
Verarbeitungs-Hinweis (Verzug bei sehr dünnen Bauteilen)
Bei sehr dünnen Bauteilen (z. B. Endfahnen von Tragflächen oder Leitwerken im Modellflug) kann es zu Verzügen kommen, wenn nicht mit spiegelverkehrten Laminaten gearbeitet wird. Daher ist diese Qualität sowohl in +/-45° als auch −/+45° verfügbar.
Rechnerische Daten für Handlaminate mit 35 Vol. % Fasern:
Harzverbrauch: 48 g/m², Laminatdicke: 0,060 mm, Laminatgewicht: 88 g/m²
Vergleich der Tenax®-Fasern
| |
IMS65 |
UMS40 |
HTS40 |
| Zugfestigkeit, MPa |
6000 |
4700 |
4400 |
| Zug-E-Modul, GPa |
290 |
390 |
240 |
| Bruchdehnung, % |
1,9 |
1,2 |
1,8 |
R&G ist der offizielle Vertriebspartner für CARBOWEAVE Spread Tow-Gelege. Mit der 2. Generation ultraleichter Kohlefasergelege steht eine Qualität zur Verfügung, die bereits optisch einen deutlichen Unterschied zeigt: Die Faserverteilung der Einzellagen ist wesentlich homogener – dadurch sind keine Nester oder Löcher im Gelege enthalten. Die Faserorientierung ist sehr gerade und nahezu ondulationsfrei; zusätzlich wird eine verbesserte Oberflächenqualität im Vergleich zu Vorgängermaterialien erzielt.
F3X-Leitwerk aus Carboweave®/Rohacell
