Composite Sechskantmuttern (rund)

Composite-Sechskantmuttern MS F1 S

Die Befestigungselemente bestehen aus einer fest mit einer runden, gelochten Grundplatte verbundenen Sechskantmutter. Sie ermöglichen die Herstellung eines belastbaren Innengewinde-Anschlusspunktes an Laminaten, Formteilen und anderen Bauteilen, bei denen eine konventionelle Verschraubung oder eine lose Mutter konstruktiv ungünstig ist. Typische Anwendungen finden sich im Faserverbund-, Fahrzeug-, Boots-, Modell-, Formen- und Gerätebau, beispielsweise zur Befestigung von Verkleidungen, Haltern, Beschlägen, Konsolen und Einbauteilen. Die Befestiger können während der Herstellung des Bauteils eingebettet oder nachträglich auf eine fertige Oberfläche geklebt werden.

Runde Grundplatte zur Krafteinleitung

Die großflächige Grundplatte verteilt Zug- und Scherkräfte auf eine größere Fläche des Laminats beziehungsweise der Klebeverbindung. Dadurch werden lokale Spannungsspitzen gegenüber einer punktförmigen Befestigung reduziert. Die zahlreichen Öffnungen in der Grundplatte ermöglichen beim Einlaminieren oder Verkleben das Durchtreten von Harz beziehungsweise Klebstoff. Dadurch wird die Grundplatte zusätzlich mechanisch in den Laminat- oder Klebstoffaufbau eingebunden. Bei R&G werden Ausführungen mit 23 und 38 mm Durchmesser der runden Grundplatte angeboten.

Ausführung mit zentraler Öffnung

Die Kennzeichnung S bezeichnet eine Grundplatte mit zentraler Öffnung im Bereich der Sechskantmutter. Das Innengewinde ist dadurch nach unten offen. Eine eingeschraubte Schraube kann – sofern das Bauteil konstruktiv entsprechend ausgeführt ist – über die Mutter hinaus durch die Ebene der Grundplatte geführt werden. Bei der Konstruktion ist deshalb darauf zu achten, dass hinter dem Befestiger ausreichend Freiraum beziehungsweise eine entsprechende Bohrung oder Aussparung vorhanden ist, wenn längere Schrauben verwendet werden.

Verarbeitung

Einlaminieren / Einbetten
Der Befestiger kann während des Laminataufbaus in das Bauteil integriert werden. Harz und Verstärkungsfasern sollten die Grundplatte möglichst gleichmäßig erfassen. Die gelochte Grundplatte ermöglicht dabei eine gute mechanische Verzahnung mit dem Laminataufbau. Bei höher belasteten Verbindungen sollte die Grundplatte nicht lediglich von einer dünnen Decklage überdeckt werden, sondern konstruktiv ausreichend in den Laminataufbau eingebunden sein.

Nachträgliches Verkleben
Auf fertigen Bauteilen kann die Grundplatte mit einem geeigneten Strukturklebstoff befestigt werden. Die Klebeflächen müssen sauber, trocken und frei von Fett, Staub, Trennmitteln und anderen haftungsmindernden Verunreinigungen sein. Glatte Oberflächen sollten entsprechend den Vorgaben des verwendeten Klebstoffsystems vorbereitet werden. Bei unebenen Flächen empfiehlt sich ein standfester, spaltfüllender Strukturklebstoff.

Geeignete Werkstoffe

Je nach Herstellungs- und Befestigungsverfahren unter anderem geeignet für:

• GFK-Laminate
• CFK-Laminate
• SMC- und BMC-Bauteile
• duromere und thermoplastische Kunststoffe
• Sandwichbauteile
• Schaumkunststoffe
• Elastomere und Kautschuk
• weitere ausreichend tragfähige Formteile und Werkstoffe

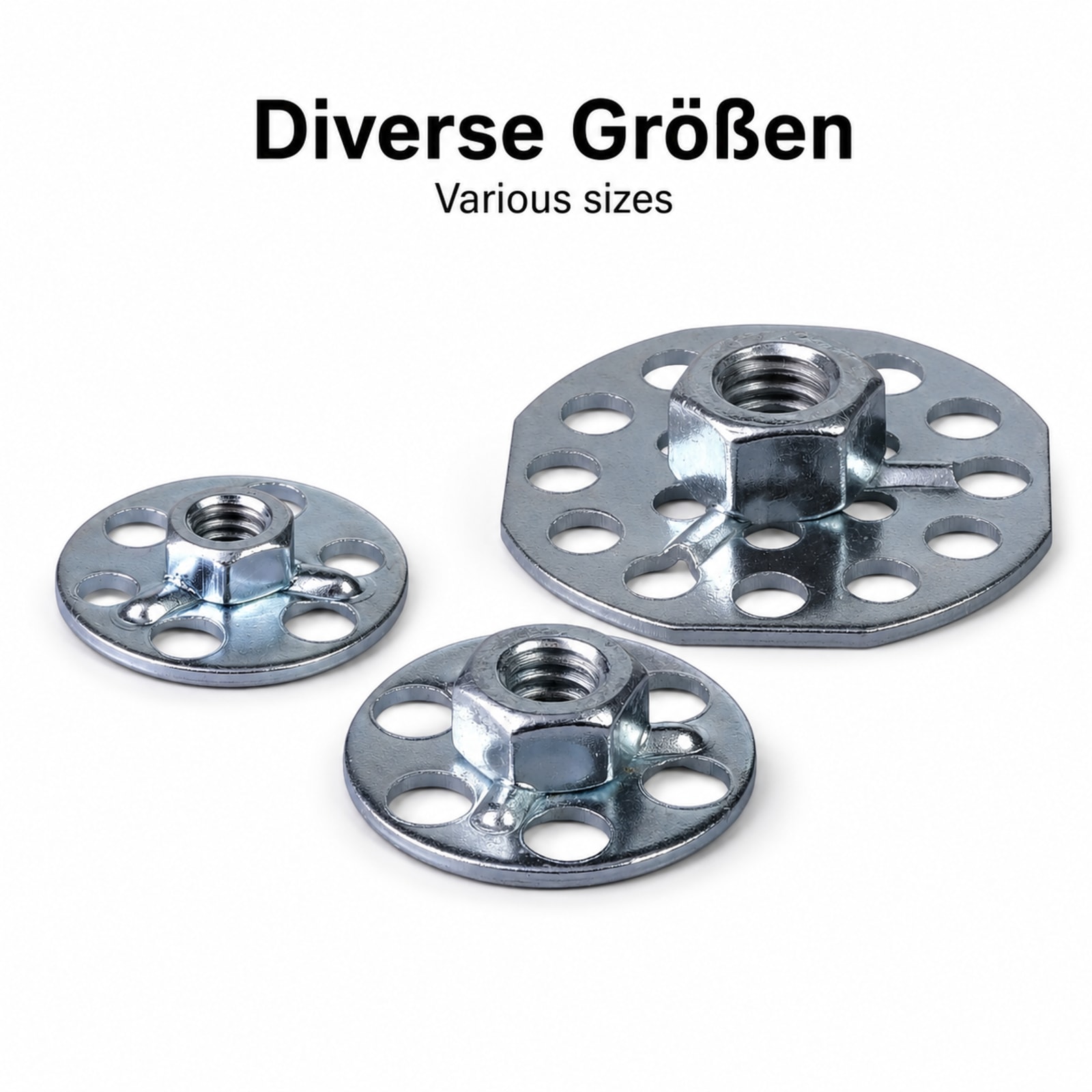

Lieferbare Ausführungen bei R&G

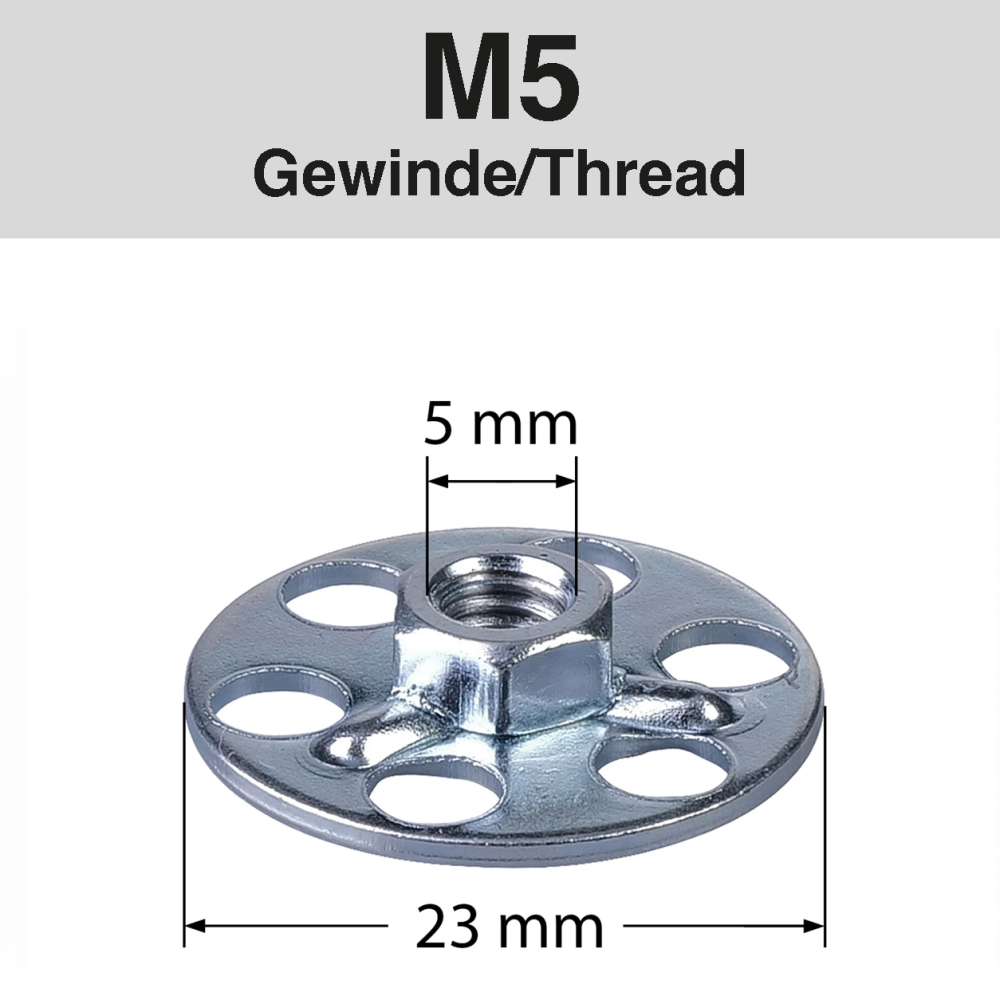

• M5 – runde Grundplatte Ø 23 mm

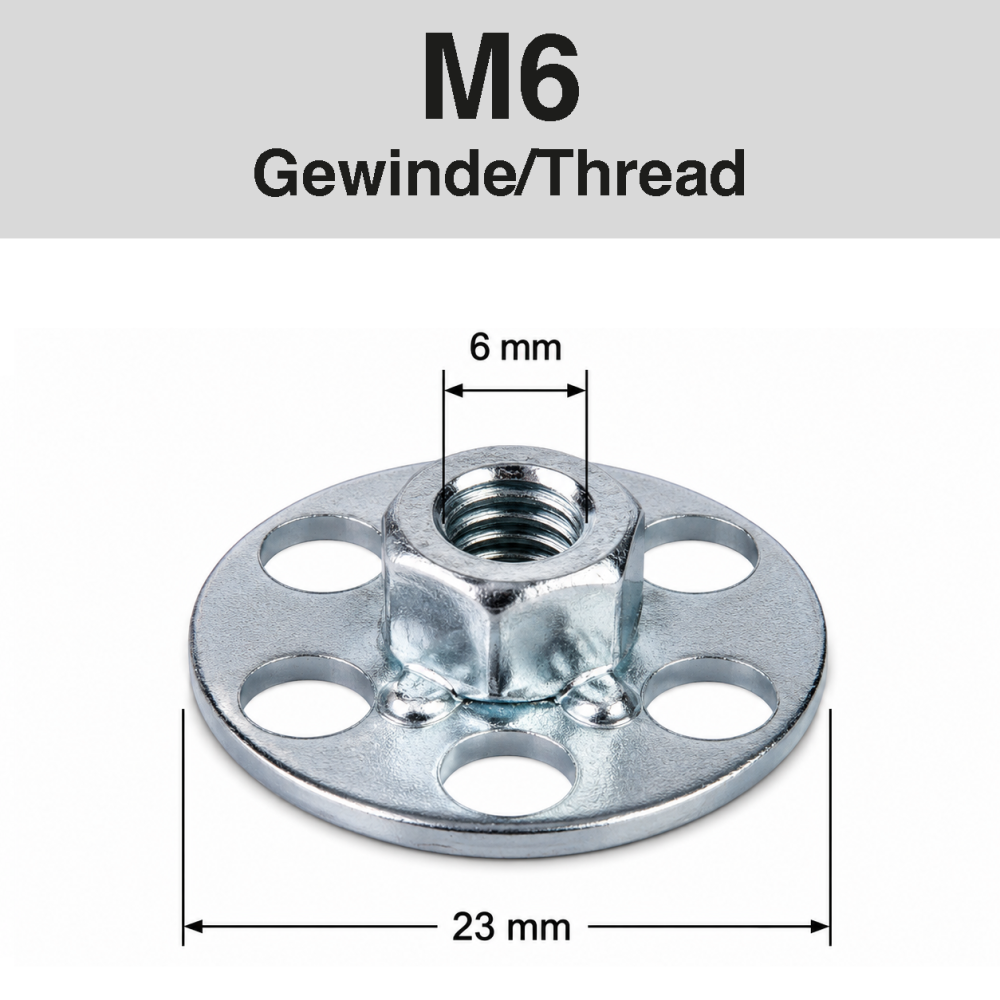

• M6 – runde Grundplatte Ø 23 mm

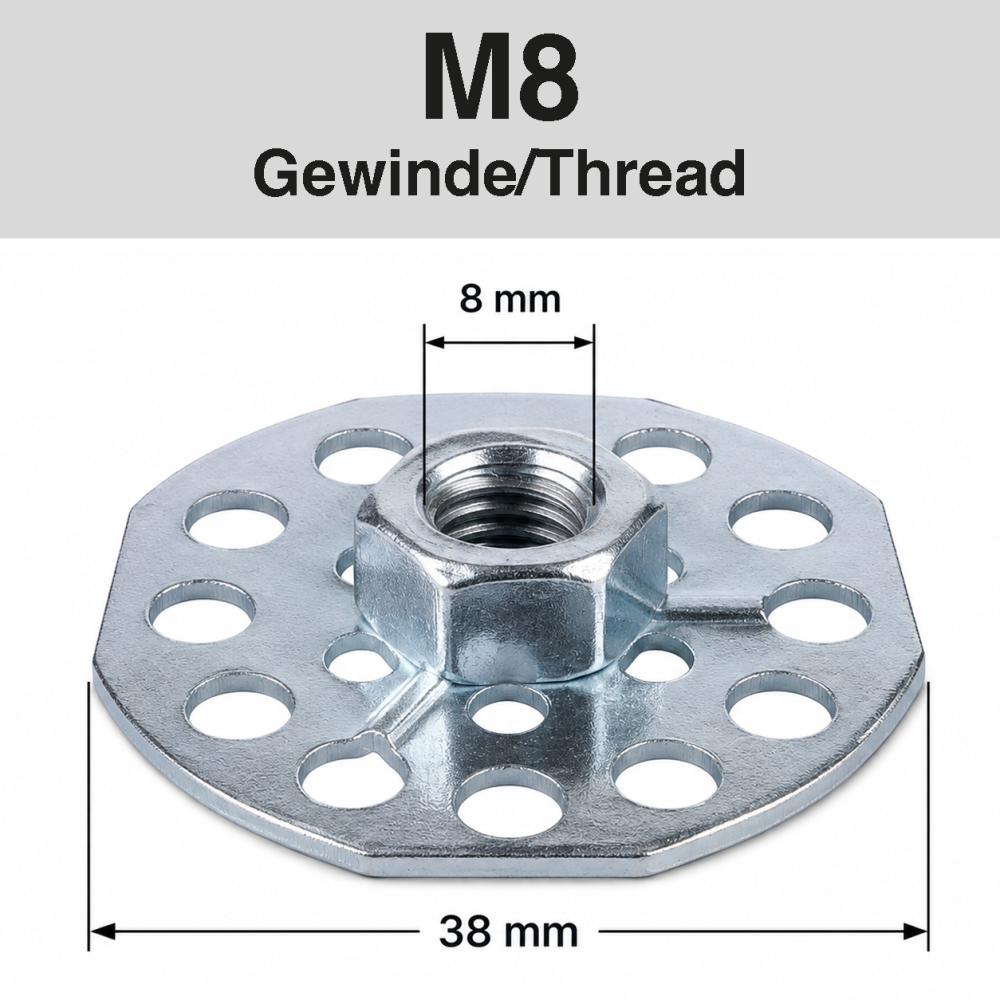

• M8 – runde Grundplatte Ø 38 mm

Eine größere Grundplatte bietet grundsätzlich eine größere Fläche zur Krafteinleitung. Die tatsächlich erreichbare Belastbarkeit wird jedoch nicht allein durch Gewinde- oder Grundplattendurchmesser bestimmt.

Werkstoff

Ausführung aus Baustahl mit korrosionsschützender Oberflächenbehandlung.

Bezeichnung der Ausführungen

Beispiel: MS F1 S 23 M6

• MS = Baustahl
• F1 = Sechskantmutter mit Innengewinde
• S = Ausführung mit zentraler Öffnung in der Grundplatte
• 23 / 38 = Durchmesser der runden Grundplatte in mm
• M5 / M6 / M8 = Innengewinde

Technische Hinweise

• Die zulässige Belastung wird nicht allein durch die Gewindegröße bestimmt. Entscheidend sind insbesondere Laminataufbau, Grundplattengröße, Klebstoff beziehungsweise Harzsystem und die Qualität der Krafteinleitung.
• Bei hohen Zug- und Scherbelastungen sollte die Grundplatte ausreichend groß gewählt und konstruktiv gut in das Bauteil eingebunden werden.
• Bei Sandwichbauteilen ist darauf zu achten, dass Decklage und Kernwerkstoff durch die eingeleiteten Kräfte nicht lokal überlastet werden.
• Die zentrale Öffnung der S-Ausführung muss bei der Konstruktion berücksichtigt werden, insbesondere wenn die eingesetzte Schraube über die Mutter hinaus eingeschraubt wird.
• Bei CFK-Bauteilen und Einsatz unter Feuchtigkeit sollte die elektrochemische Verträglichkeit zwischen Carbonfasern und dem metallischen Befestigungselement berücksichtigt werden. Gegebenenfalls ist eine elektrische beziehungsweise galvanische Trennung vorzusehen.
• Bei sicherheitsrelevanten oder hoch belasteten Verbindungen empfehlen wir, die komplette Verbindung am vorgesehenen Bauteil unter
