Composite Gewindebuchsen
Innengewindebuchse mit runder, gelochter Ø-38-mm-Grundplatte zur flächigen Krafteinleitung in Faserverbund- und Kunststoffbauteile.
Die Composite-Gewindebuchsen der Serie MSF2 S38 können direkt in ein Laminat eingebettet oder nachträglich mit einem geeigneten Strukturklebstoff befestigt werden. Die zylindrische Buchse ermöglicht einen dauerhaft integrierten und kompakt aufgebauten Innengewinde-Anschlusspunkt.
Composite-Gewindebuchsen MSF2 S38

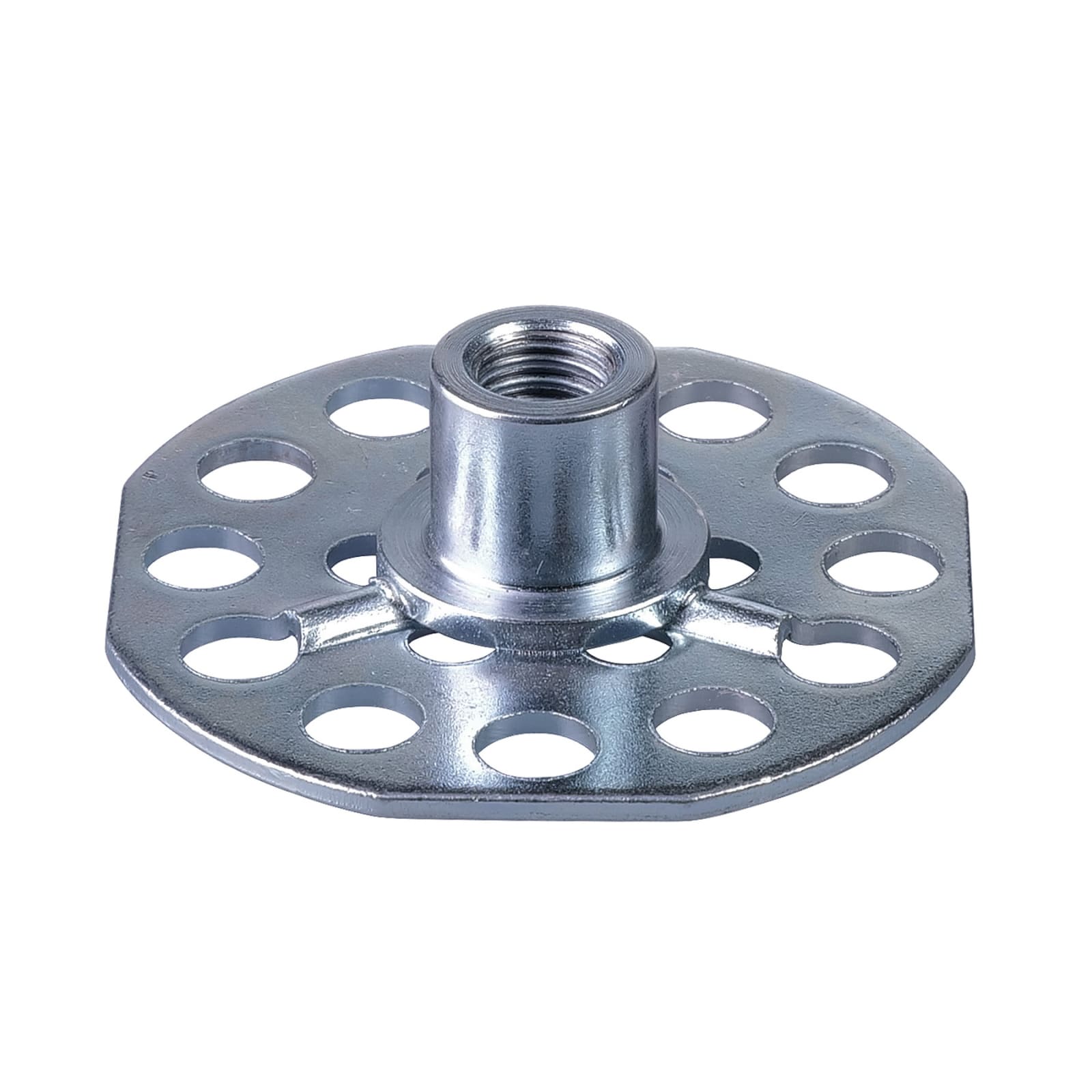

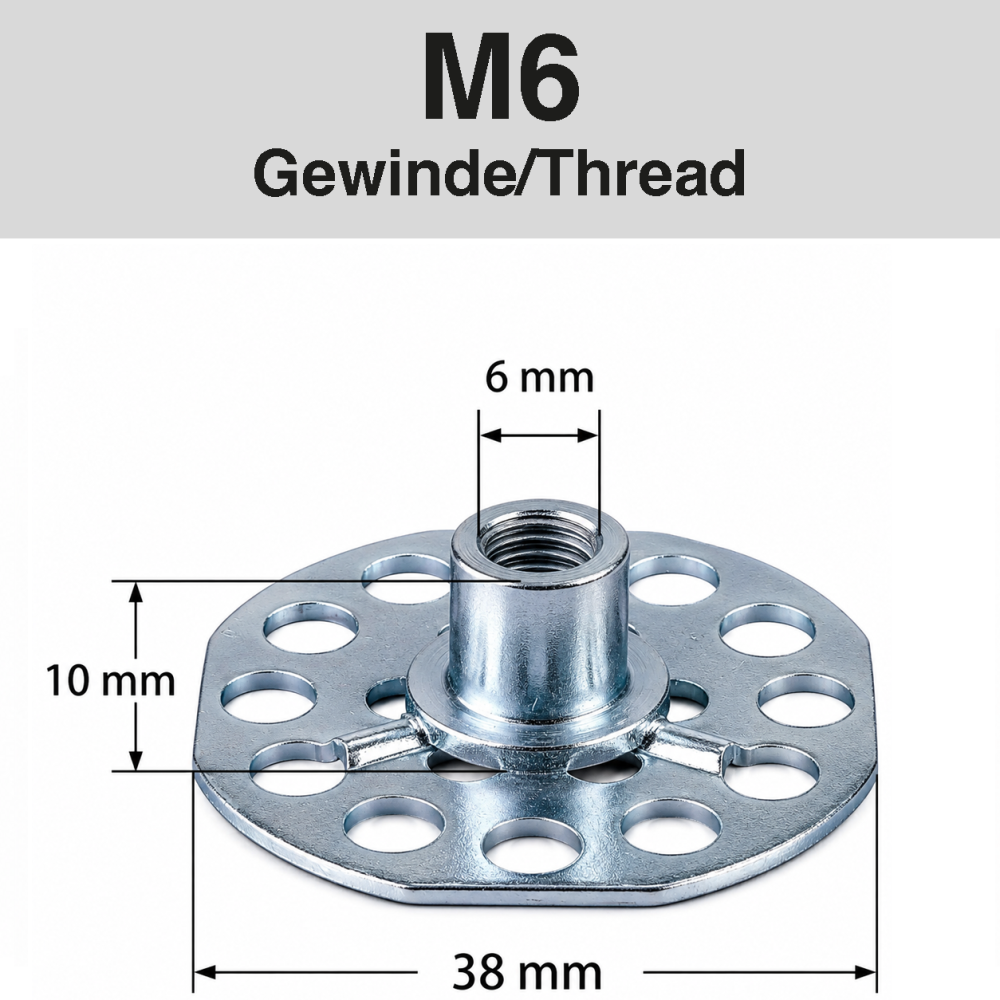

Die MSF2 S38 besteht aus einer zylindrischen Innengewindebuchse, die fest mit einer runden, gelochten Grundplatte Ø 38 mm verbunden ist.
Sie eignet sich für Laminate und Formteile, bei denen ein belastbarer Innengewindeanschluss benötigt wird, eine rückseitig zugängliche Mutter jedoch nicht möglich oder konstruktiv unerwünscht ist. Typische Anwendungen finden sich im Faserverbund-, Fahrzeug-, Boots-, Modell-, Formen- und Gerätebau.
Kraftübertragung über die Grundplatte
Die Ø-38-mm-Grundplatte verteilt Zug- und Scherkräfte über eine größere Fläche des Laminats beziehungsweise der Klebeverbindung. Die Lochungen ermöglichen das Durchtreten von Harz oder Klebstoff und unterstützen dadurch die mechanische Verankerung des Befestigers.
Die Kennzeichnung S38 bezeichnet die offene („sighted“) Ausführung. Das Innengewinde ist auf der Unterseite offen, sodass eine ausreichend lange Schraube über die Gewindebuchse hinausgeführt werden kann. Hierfür muss im Bauteil gegebenenfalls entsprechender Freiraum vorhanden sein.
Verarbeitung
Einlaminieren / Einbetten
Die Grundplatte sollte möglichst gleichmäßig in den Laminataufbau eingebunden werden. Bei höher belasteten Verbindungen ist auf eine ausreichende Einbindung in die Verstärkungslagen zu achten.
Nachträgliches Verkleben
Alternativ kann die Grundplatte mit einem geeigneten Strukturklebstoff auf ein fertiges Bauteil geklebt werden. Die Klebeflächen müssen sauber, trocken und frei von Fett, Staub und Trennmitteln sein. Bei unebenen Oberflächen empfiehlt sich ein standfester, spaltfüllender Strukturklebstoff.
Geeignete Werkstoffe
- GFK- und CFK-Laminate
- SMC- und BMC-Bauteile
- duromere und thermoplastische Kunststoffe
- Sandwichbauteile und Schaumkunststoffe
- weitere ausreichend tragfähige Formteile und Werkstoffe
Ausführungen
Die einzelnen Varianten unterscheiden sich in Innengewinde und Buchsenabmessungen. Die jeweils verfügbaren Größen und technischen Abmessungen sind bei den einzelnen Artikeln angegeben.
Werkstoff
Baustahl.
Technische Hinweise
- Die erreichbare Belastbarkeit hängt insbesondere von Laminataufbau, Einbindung der Grundplatte sowie Harz- beziehungsweise Klebstoffsystem ab.
- Bei Sandwichbauteilen ist eine lokale Überlastung von Decklagen und Kernwerkstoff zu vermeiden.
- Bei CFK-Bauteilen und Feuchtebelastung ist die elektrochemische Verträglichkeit zwischen Carbonfasern und metallischem Befestiger zu berücksichtigen; gegebenenfalls ist eine galvanische Trennung vorzusehen.
- Bei sicherheitsrelevanten oder hoch belasteten Verbindungen empfehlen wir eine Prüfung am vorgesehenen Bauteil unter realistischen Einsatzbedingungen.
