Divinycell® H60 PVC-Hartschaumplatte mit Gitterschnitt & Nut

Sortimentsbereinigung. Bei diesem Auslaufartikel handelt es sich um qualitativ einwandfreie Ware ohne Fehler. Verkauf, solange Vorrat reicht.

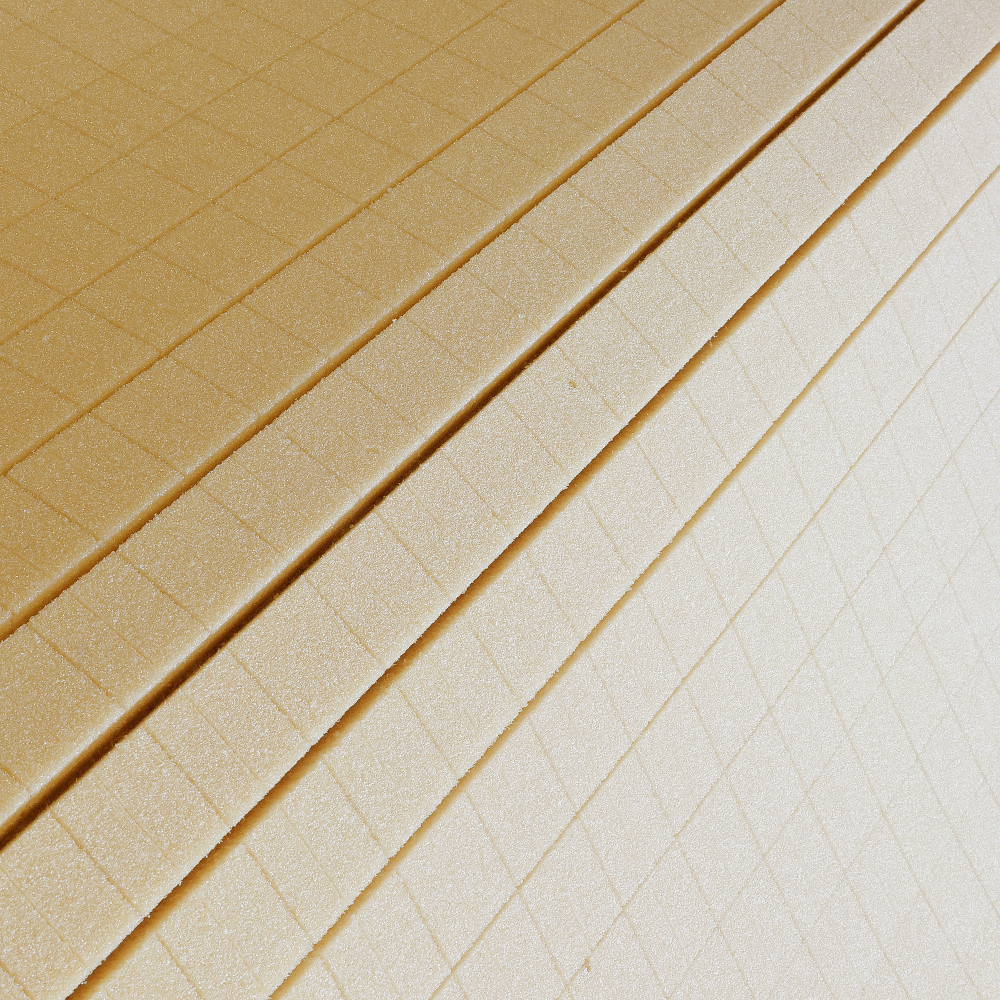

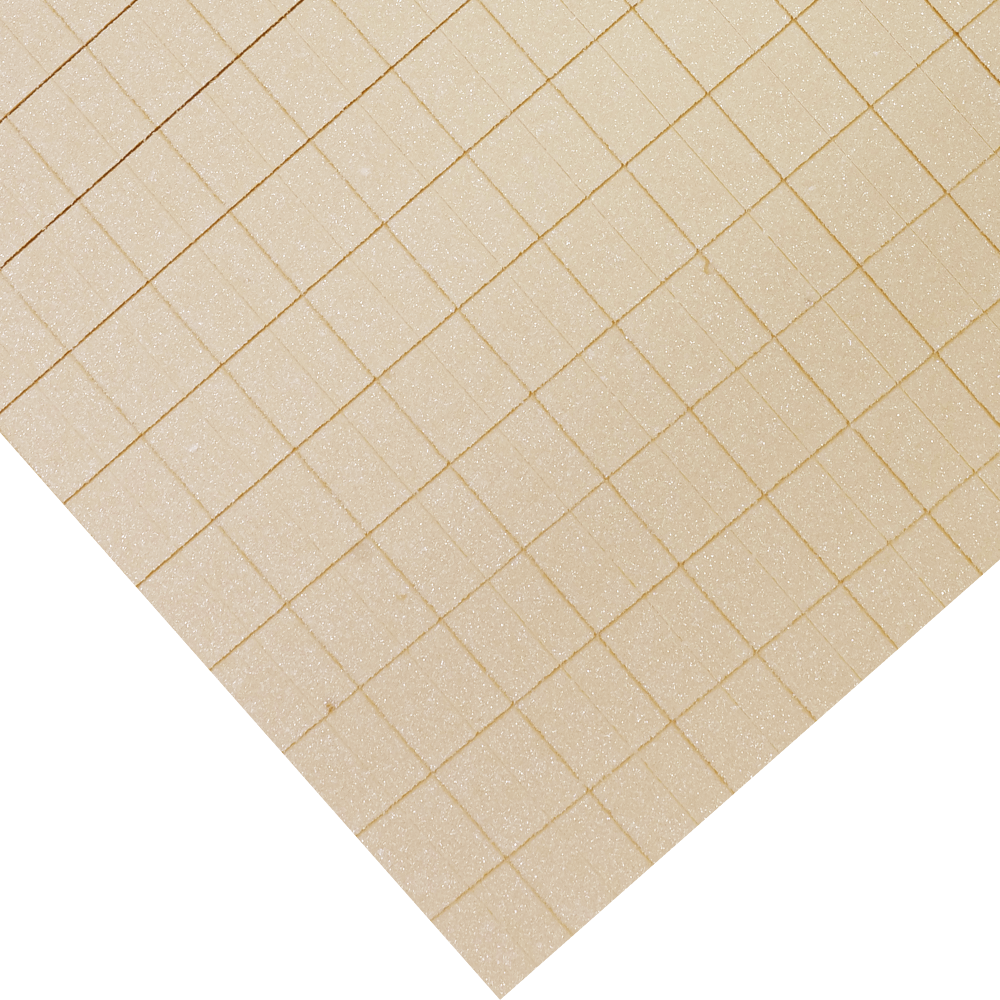

Divinycell® H60 Gitterschnitt + Nut (Q200) ist eine hochwertige PVC-Hartschaumplatte für den Einsatz als Sandwichkern in Faserverbundbauteilen. Die Platte kombiniert einen flexiblen Gitterschnitt (GS30) mit zusätzlichen beidseitigen Nuten, die als integrierte Fließhilfe für Vakuuminfusionsverfahren dienen.

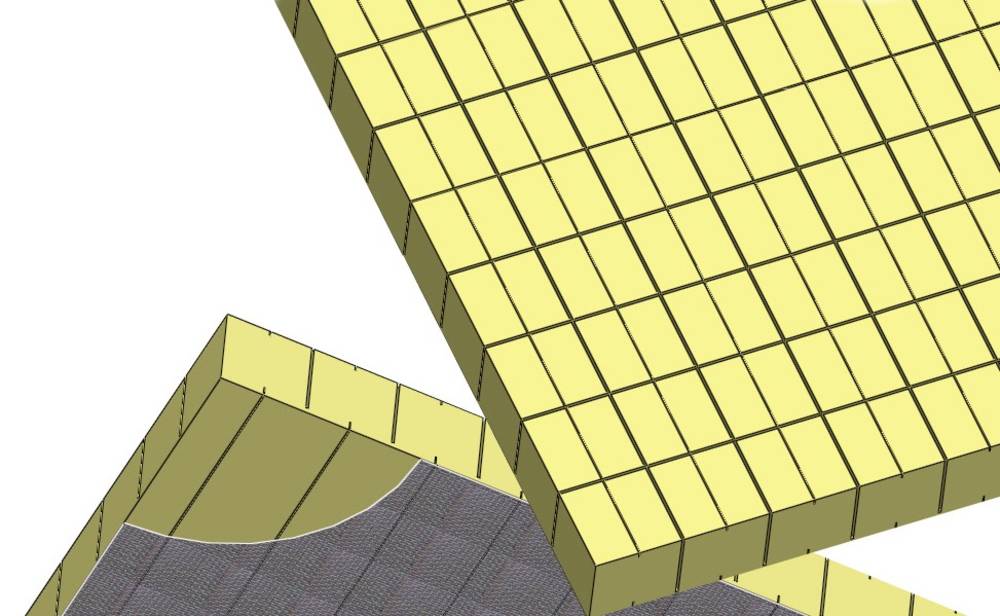

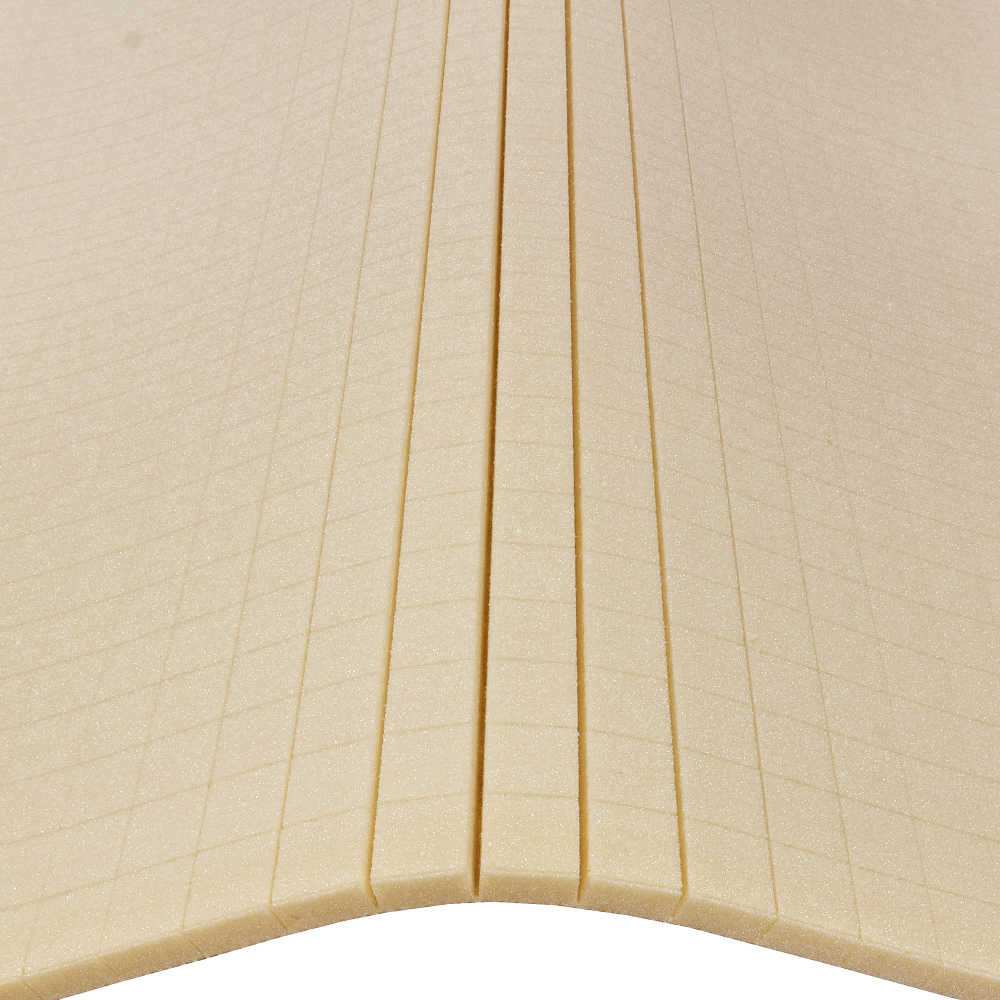

Durch die Gitterschnitte in Längs- und Querrichtung lässt sich der Kern sehr gut an gekrümmte und komplexe Formen anpassen. Die zusätzlichen, einseitig verlaufenden Nuten verbessern den Harzfluss während der Infusion deutlich. An den Kreuzungspunkten der Nuten entstehen Perforationen, die einen zuverlässigen Harztransport auf beide Seiten des Kerns ermöglichen.

Dadurch eignet sich Divinycell® H60 Gitterschnitt + Nut (Q200) besonders für vakuumgestützte Infusionsverfahren bei großflächigen oder stark gekrümmten Bauteilen. Das auflaminierte Glasfaser-Trägergewebe auf der Rückseite stabilisiert die einzelnen Segmente und sorgt für eine einfache und robuste Handhabung während der Verarbeitung.

Vorteile

• Optimiert für Vakuuminfusionsverfahren
• Sehr gute Harzverteilung durch integrierte Fließkanäle
• Hohe Formbarkeit bei gekrümmten Geometrien
• Reduziert Arbeitsaufwand und Prozesskosten
• Großer Prozessbereich für unterschiedliche Infusionsverfahren
• Einfache und schnelle Verarbeitung
• Geringes Gewicht bei hoher Steifigkeit im Sandwichaufbau

Typische Anwendungen

Divinycell® H60 Gitterschnitt + Nut (Q200) wird überall dort eingesetzt, wo leichte und gleichzeitig steife Sandwichstrukturen mit optimierter Harzinfusion benötigt werden.

• Deckflächen und Oberflächenbauteile
• Bootsrümpfe und Aufbauten
• Äußere Schalen von Rotorblättern
• Großflächige Sandwichpaneele
• Fahrzeug- und Industrieverkleidungen

Technische Daten

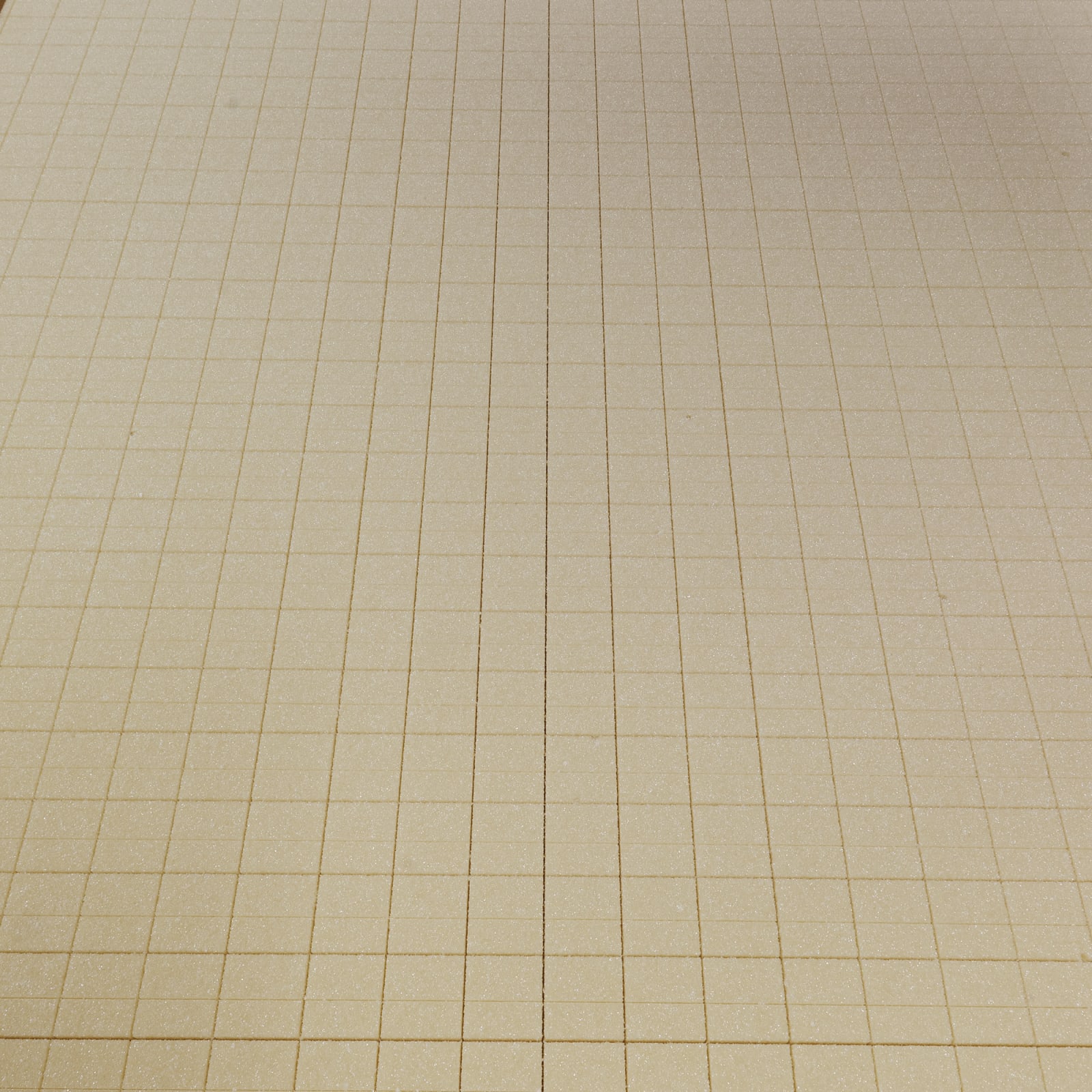

Gitterschnitt (GS30):

• Rastermaß (Mitte–Mitte): 30 mm
• Nutentiefe: Plattendicke abzüglich ca. 2 mm
• Nutbreite: ca. 0,9 mm

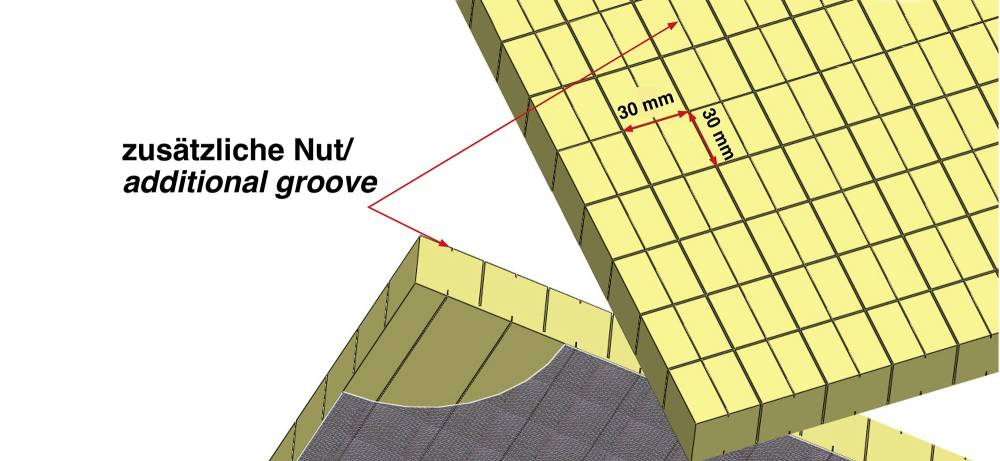

Beidseitig in eine Richtung verlaufende Nut als Fließhilfenersatz:

• Rastermaß (Mitte–Mitte): 30 mm
• Nutentiefe: ca. 3,5 mm
• Nutbreite: ca. 0,9 mm

Verarbeitung

Divinycell® H60 Gitterschnitt + Nut (Q200) wurde speziell für die Vakuuminfusion entwickelt. Die integrierten Fließkanäle unterstützen eine gleichmäßige Harzverteilung und erleichtern die Herstellung großflächiger oder komplex geformter Sandwichbauteile.

Die Kombination aus Gitterschnitt, Fließnuten und Perforation ermöglicht eine zuverlässige und reproduzierbare Infusion auch bei anspruchsvollen Bauteilgeometrien.

Typischer Sandwichaufbau

• Glasfaser- oder Carbonlaminat
• Divinycell® H60 Gitterschnitt + Nut (Q200)
• Glasfaser- oder Carbonlaminat

Dadurch entstehen leichte, steife und belastbare Sandwichbauteile mit hoher Biegesteifigkeit und optimierter Harzverteilung im Infusionsprozess.

Allgemeines zu Divinycell H

Die PVC-Hartschaumplatte Divinycell® H bietet hervorragende mechanische Eigenschaften bei geringem Gewicht.

• Geringe Wasseraufnahme
• Hervorragende Schadenstoleranz
• Thermisch verformbar
• Schnell und einfach zu bearbeiten
• Gute Chemische Beständigkeit
• Exzellente Ermüdungseigenschaften
• Geringe Harzaufnahme
• Gute Temperaturbeständigkeit
• Kompatibel mit den meisten gängigen Klebstoffen und Harzsystemen

Divinycell® H entspricht den

• DNV-Regeln für die Klassifizierung - Schiffe
• DNV-Regeln für die Klassifizierung - Hochgeschwindigkeits- und Leichtfahrzeuge
• DNV-Klassenprogramm DNV-CP-0084 - Typenzulassung - Sandwichkernmaterialien


---> DNV-Zulassung

Anwendung:
Divinycell® H ist weit verbreitet und hat sich in praktisch allen Anwendungsbereichen bewährt, in denen Sandwich-Composites zum Einsatz kommen, darunter in der Schifffahrt (Freizeit, Militär und Handel), im Transportwesen, in der Windenergie, im Bauwesen/Infrastruktur und in der gesamten Industrie.

Verarbeitung:
Die Dauerbetriebstemperatur beträgt typischerweise -200 ºC bis +70 ºC. Der Schaumstoff kann in Sandwichkonstruktionen für Außenanwendungen mit Außentemperaturen von bis zu +85 ºC verwendet werden.

Die maximale Verarbeitungstemperatur hängt von Zeit, Druck und Prozessbedingungen ab.

Mechanische Eigenschaften von Divinycell® H60:

Alle Werte wurden bei +23 °C gemessen
¹ Eigenschaften Senkrecht zur Ebene
Der Nominalwert ist der Durchschnittswert einer mechanischen Eigenschaft bei einer Nenndichte.
Der Minimum Wert ist der garantierte Mindestwert, den das Material unabhängig von der genauen Dichte aufweist.

Technische Eigenschaften von Divinycell® H60:

¹ Typische Werte
² Wärmeleitfähigkeit bei +20 °C
³ Die Standardabweichung beträgt 0,045
