CARBON CFK-Quadratrohre pultrudiert (10,0 x 10,0 / 8,0 x 8,0) x 500 mm (DPP™)

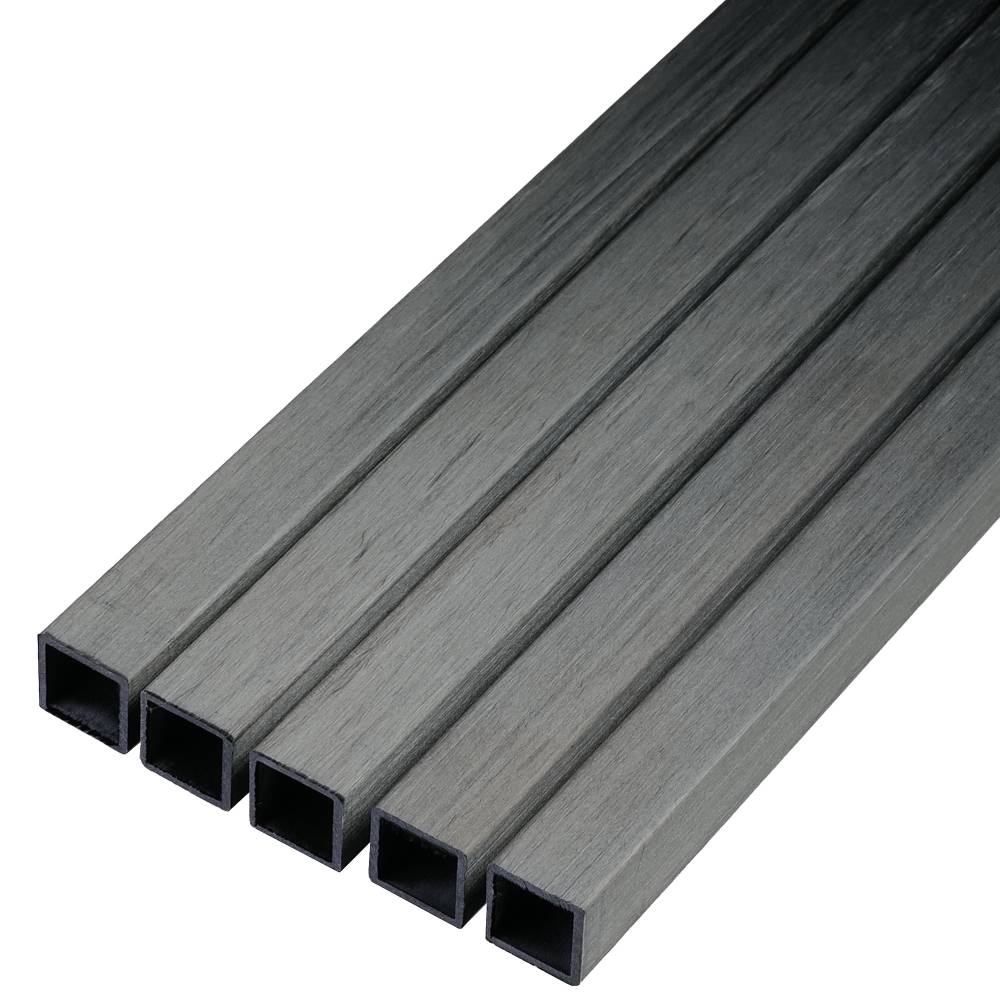

Pultrudiertes CFK-Quadratrohr aus IM-Carbonfasern

Die pultrudierten CFK-Quadratrohre von DPP™ (Van Dijk Pultrusion Products) bestehen aus IM-Kohlenstofffasern (Torayca® T800) und einer Epoxidharzmatrix.

Beim Pultrusionsverfahren werden die Carbonfasern kontinuierlich durch ein beheiztes Werkzeug gezogen und vollständig mit Harz imprägniert. Dadurch entstehen hochpräzise CFK-Profile mit unidirektionaler Faserorientierung.

Die Fasern verlaufen überwiegend in Längsrichtung, wodurch besonders hohe Biege- und Zugsteifigkeit entlang der Profilachse erreicht wird. Gleichzeitig wird ein hoher Faservolumenanteil von etwa 62 % bei sehr geringem Luftporengehalt erzielt.

R&G ist offizieller Vertriebspartner für DPP™ CFK-Profile in Deutschland.

Eigenschaften

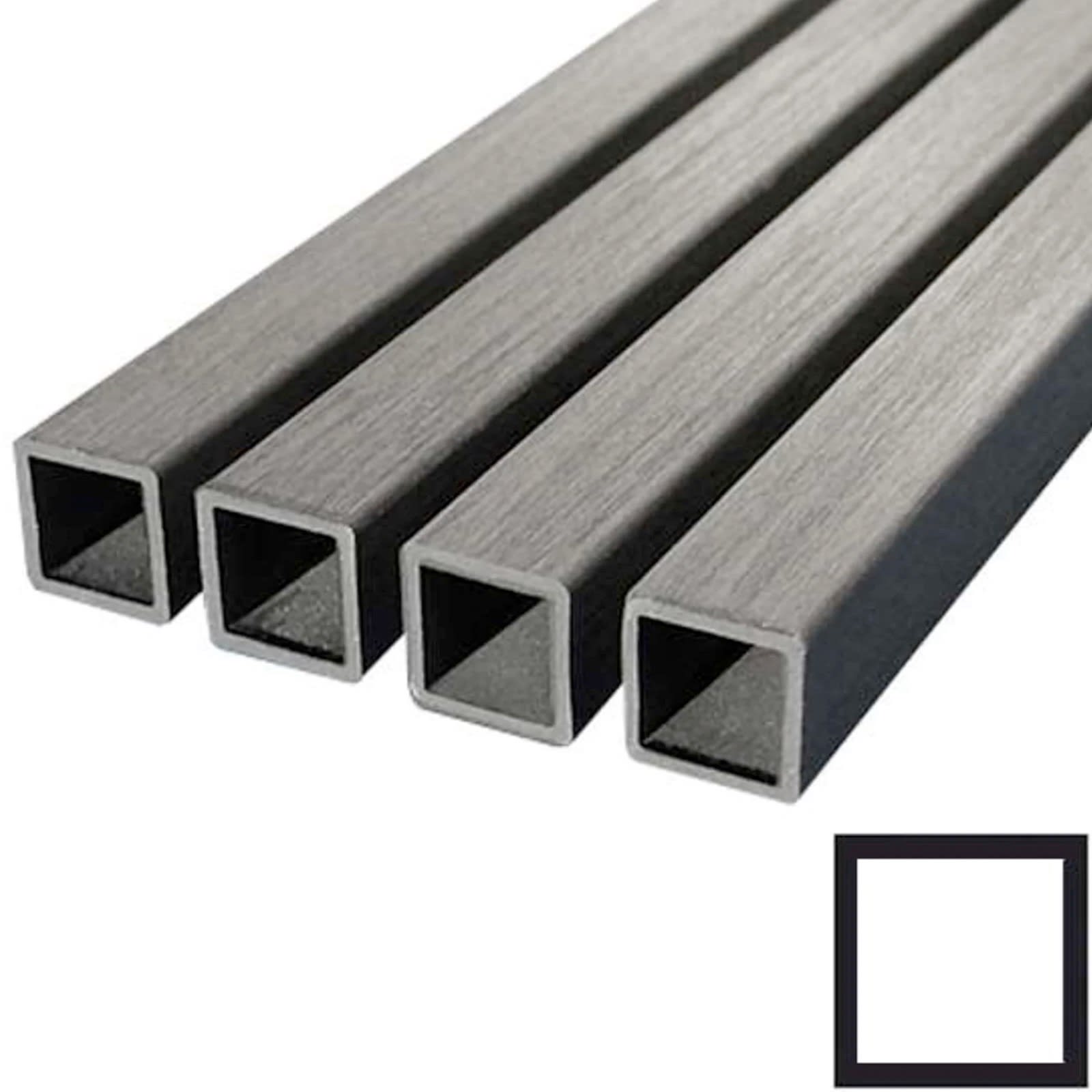

• Pultrudiertes CFK-Quadratrohr / Carbon Vierkantrohr
• IM-Carbonfasern (Torayca® T800)
• Epoxidharzmatrix
• Unidirektionale Faserorientierung
• Hoher Faservolumenanteil (ca. 62 %)
• Sehr hohe Steifigkeit und Zugfestigkeit
• Geringes Gewicht
• Gute Maßhaltigkeit
• Wärmeformbeständigkeit bis 120 °C

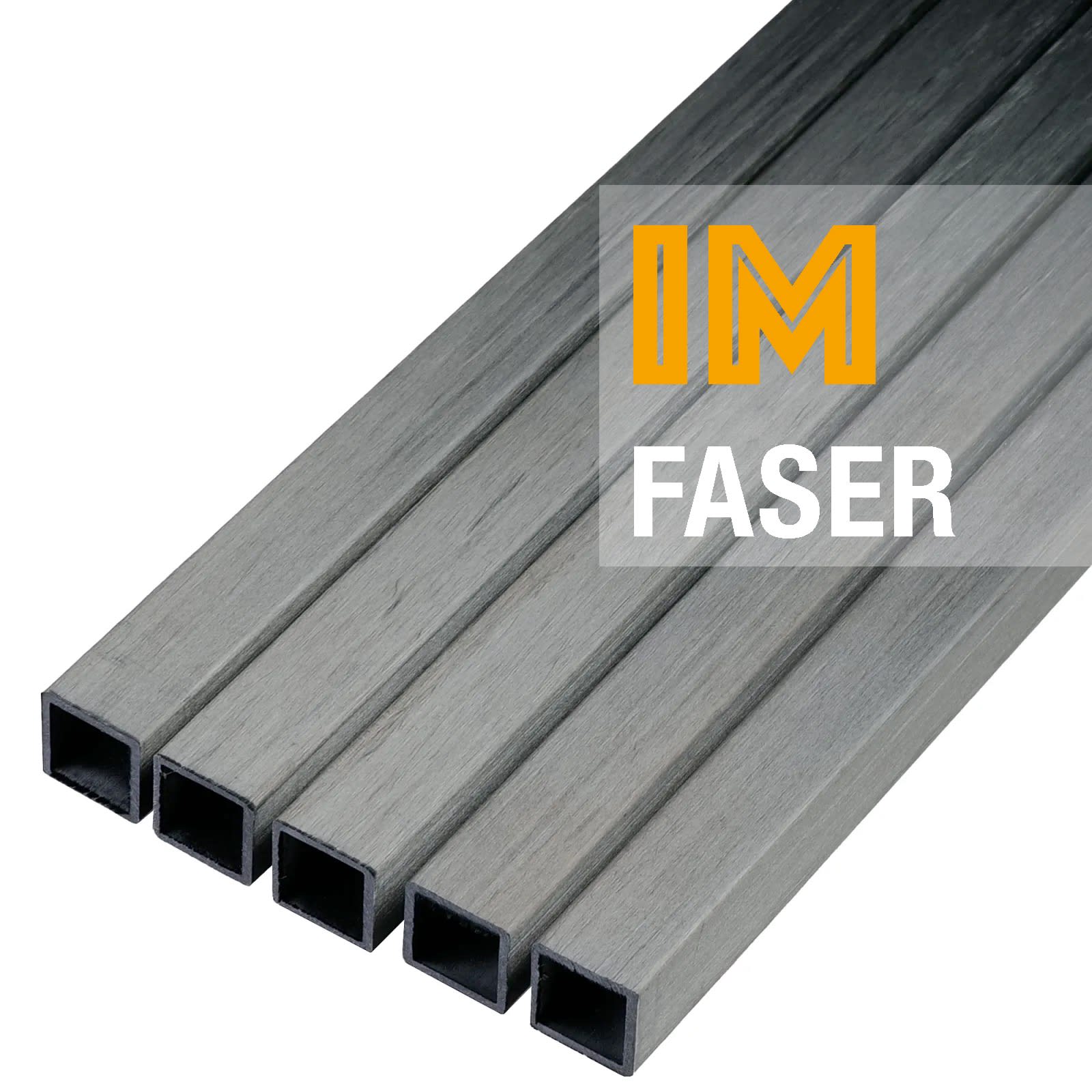

Vorteile von IM-Carbonfasern

Im Vergleich zu Standard-HT-Carbonfasern bieten IM-Kohlenstofffasern:

• ca. 20 % höhere Steifigkeit
• ca. 25 % höhere Zugfestigkeit
• nahezu identische Bruchdehnung

Typische Anwendungen

CFK-Vierkantrohre werden eingesetzt in:

• Leichtbaukonstruktionen
• Technischen Rahmenstrukturen
• Modellbau und UAV-Strukturen
• Robotik
• Mess- und Vorrichtungsbau
• Maschinenbau
• Hochsteifen Trägerstrukturen

Verklebung

Eine Vorbehandlung der Oberflächen ist in der Regel nicht erforderlich.

Für dauerhafte Verbindungen empfehlen wir:

• Epoxidharzklebstoffe
• Cyanacrylat-Klebstoffe (Sekundenkleber)

Technische Daten

Außenmaß: 10,0 × 10,0 mm
Innenmaß: 8,0 × 8,0 m
Länge: 500 mm
Material: IM-Carbonfaser / Epoxidharz
Hersteller: DPP™ – Van Dijk Pultrusion Products

Toleranzen

Außenmaß: − 0,1 mm
Innenmaß: ± 0,1 mm
Länge: + 5 mm
Geradheit: 2 mm / 1000 mm
