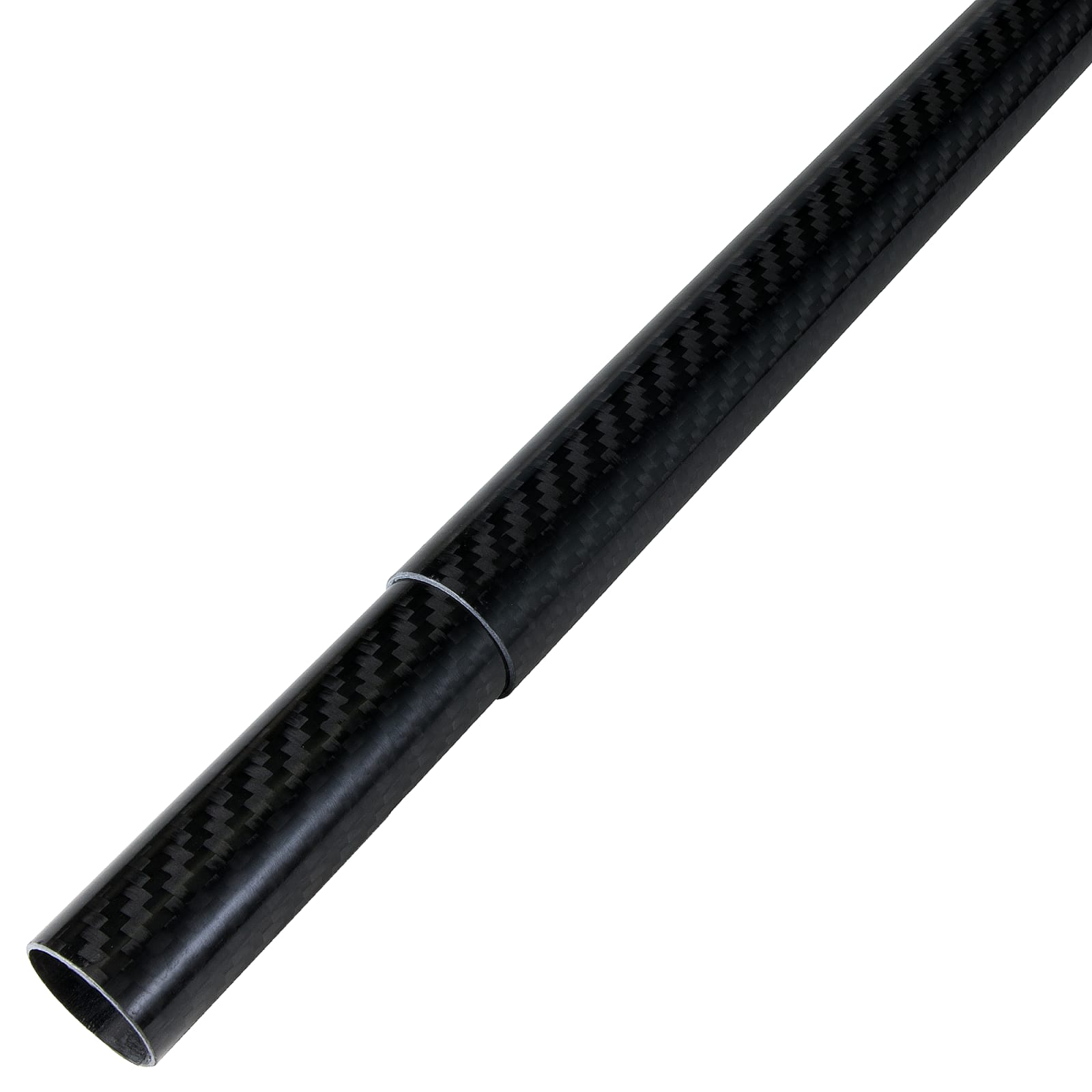

Carbon-Rundrohr-Set, teleskopierbar (Ø 26/24 + 24/22) × 850 mm
Teleskopierbares Rundrohr-Set aus gewickelten CFK-Rohren mit hochwertiger, hochglänzender Oberfläche aus 3K-Kohlegewebe in Köperbindung. Die Rohre sind klarlackiert. Die darunterliegenden Kernlagen bestehen aus unidirektionalen Kohlenstofffaserlagen. Als Matrixsystem wird ein hochwertiges Epoxidharz verwendet.
Das Set besteht aus zwei aufeinander abgestimmten Carbon-Rohren mit den Abmessungen Ø 26/24 mm und Ø 24/22 mm. Beide Rohre besitzen jeweils eine Wandstärke von 1,0 mm und sind ohne Nachbearbeitung ineinander teleskopierbar.
R&G CFK-Rohre besitzen ein sehr gutes Verhältnis von Gewicht zu Steifigkeit und bieten eine hohe Biege- und Umfangssteifigkeit bei gleichzeitig geringem Eigengewicht. Sie eignen sich für anspruchsvolle Anwendungen im Modellbau, Maschinenbau, in der Robotik, im Motorsport sowie für UAV-, Foto- und Freizeitanwendungen.
Aufbau und Fertigung
Unsere CFK-Rohre werden im Wickelverfahren hergestellt. Die sichtbare Außenlage besteht aus 3K-Kohlegewebe in Köperbindung mit Faserorientierung 0°/90°. Die darunterliegenden Kernlagen bestehen aus unidirektionalen Kohlenstofffaserlagen in 0°-Ausrichtung. Dadurch wird eine hohe Längssteifigkeit bei gleichzeitig guter Umfangssteifigkeit erreicht.
Nach dem Laminieren werden die Rohre präzise rundgeschliffen und anschließend klarlackiert. Dies sorgt für eine gleichmäßige Oberfläche, hohe Maßhaltigkeit und passgenaue Teleskopierbarkeit.
Die Klarlackbeschichtung schützt die Oberfläche vor UV-Strahlung und trägt zu einer dauerhaft hochwertigen Optik bei Anwendungen im Innen- und Außenbereich bei.
Abmessungen
- Außenrohr: Außendurchmesser 26 mm / Innendurchmesser 24 mm
- Innenrohr: Außendurchmesser 24 mm / Innendurchmesser 22 mm
- Wandstärke Außenrohr: 1,0 mm
- Wandstärke Innenrohr: 1,0 mm
- Länge: 850 mm je Rohr
Vorteile des CFK-Rohr-Sets
- Teleskopierbares Set aus zwei aufeinander abgestimmten CFK-Rohren
- Sehr hohe Steifigkeit bei geringem Gewicht
- Hohe Biege- und Umfangssteifigkeit
- Hohe Maßhaltigkeit durch präzisionsgeschliffene Oberfläche
- Hochglänzende Klarlackoberfläche
- Hochwertige Optik durch sichtbare 3K-Köpergewebestruktur
- Korrosions- und witterungsbeständig
- Hohe Wärmeformbeständigkeit
- Elektrisch leitfähig
- Gute Bearbeitbarkeit durch Sägen, Schleifen und Bohren
Typische Anwendungen
- Modellbau
- UAV- und Multicopter-Bau
- Robotik und Automatisierung
- Maschinen- und Vorrichtungsbau
- Foto- und Videoequipment
- Motorsport
- Sport- und Freizeitgeräte
- Marine Anwendungen
- Teleskopierbare Führungs- und Tragstrukturen
Technische Hinweise
Bearbeitung:
CFK-Rohre können mit gängigen Werkzeugen bearbeitet werden. Zum Sägen eignen sich feinzahnige Metallsägen, Trennscheiben oder diamantbestückte Werkzeuge. Beim Bearbeiten sollte geeignete Schutzausrüstung gegen Faser- und Schleifstaub verwendet werden.
Temperaturbeständigkeit:
Die maximale Einsatztemperatur wird maßgeblich durch das verwendete Epoxidharzsystem bestimmt. Sofern keine abweichenden Herstellerangaben vorliegen, sollten die Rohre dauerhaft nicht über Temperaturen von 100 °C belastet werden.
UV-Beständigkeit:
Die Klarlackbeschichtung schützt die Oberfläche vor UV-Strahlung und reduziert ein Auskreiden oder Mattwerden der Carbonoberfläche bei langfristiger Nutzung im Außenbereich.
Korrosionsverhalten:
Kohlenstofffasern selbst sind korrosionsbeständig und unterliegen keiner Rostbildung. Bei direktem Kontakt mit elektrisch leitfähigen Metallen, insbesondere Aluminium oder Magnesium, kann in feuchter Umgebung Kontaktkorrosion auftreten.
Zur Vermeidung galvanischer Korrosion sollten CFK und Metallbauteile elektrisch voneinander getrennt werden. Dies kann beispielsweise durch Lackschichten, Klebstoffschichten, Kunststoffbuchsen, Kunststoffscheiben oder andere isolierende Zwischenlagen erfolgen.
Maßtoleranzen:
Außendurchmesser Innenrohr: −0,1 mm
Geradheit: typischerweise ≤ 1 mm/m
Hinweis zu teleskopierbaren Konstruktionen:
Für eine dauerhaft leichtgängige Teleskopfunktion wird eine saubere, gegebenenfalls leicht geschmierte Oberfläche empfohlen. Vor dem Einbau sollten die tatsächlichen Maße der verwendeten Rohrkombination geprüft werden.
