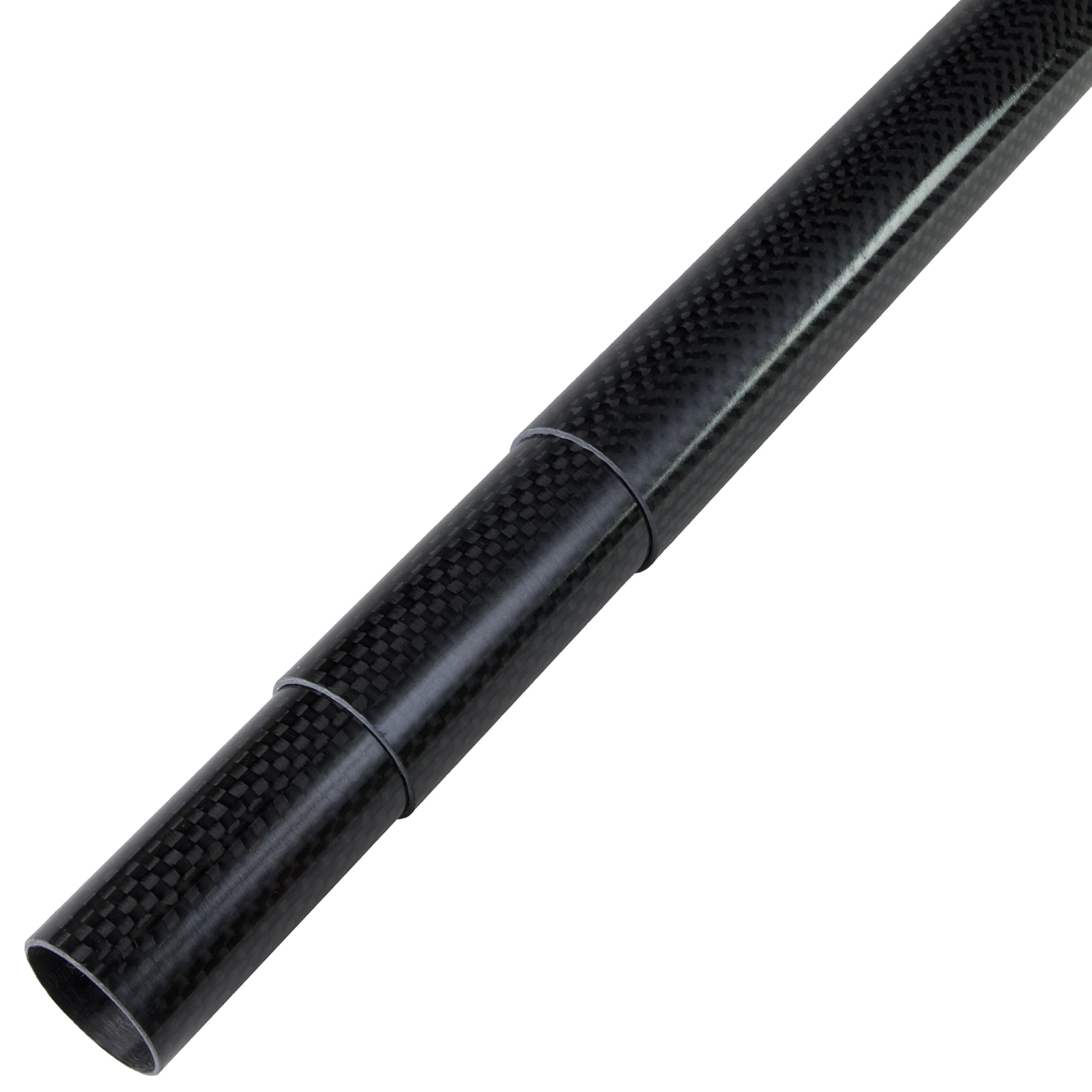

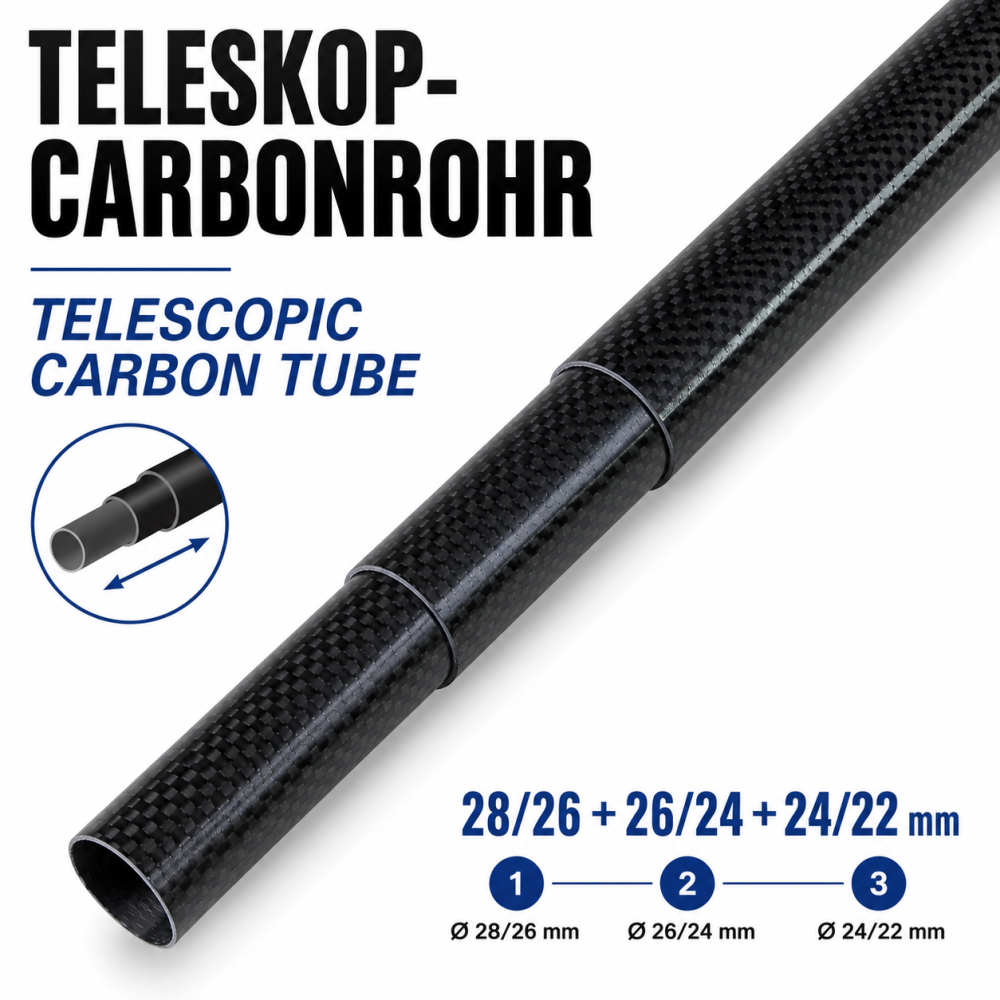

Carbon-Rundrohr-Set, teleskopierbar (Ø 28/26 + 26/24 + 24/22) × 600 mm

Dieses teleskopierbare CFK-Rohr-Set besteht aus drei präzise aufeinander abgestimmten Carbon-Rohren mit den Abmessungen Ø 28/26 mm, Ø 26/24 mm und Ø 24/22 mm. Die Rohre lassen sich ohne Nachbearbeitung ineinander verschieben und bilden ein dreistufiges Teleskoprohrsystem für leichte, stabile und platzsparende Konstruktionen.

Durch den großen Verstellbereich bei gleichzeitig kompakter Transportlänge eignet sich das Set besonders für Teleskopmasten, Antennenträger, Kameraausleger, Sensorhalterungen sowie zahlreiche Anwendungen im Leichtbau, Modellbau und der Automatisierungstechnik.

Aufbau und Fertigung

Die gewickelten CFK-Rohre besitzen eine hochwertige, hochglänzende Oberfläche aus 3K-Kohlegewebe in Leinwandbindung. Die darunterliegenden Kernlagen bestehen aus unidirektionalen Kohlenstofffaserlagen in 0°-Ausrichtung. Als Matrixsystem wird ein hochwertiges Epoxidharz verwendet.

Die sichtbare Außenlage ist in 0°/90° orientiert und sorgt zusammen mit den UD-Kernlagen für eine hohe Längssteifigkeit sowie gute Biege- und Umfangssteifigkeit. Nach dem Laminieren werden die Rohre präzise rundgeschliffen und anschließend klarlackiert. Dadurch entstehen eine gleichmäßige Oberfläche, hohe Maßhaltigkeit und passgenaue Teleskopierbarkeit.

Die Klarlackbeschichtung schützt die Carbonoberfläche vor UV-Strahlung und trägt zu einer dauerhaft hochwertigen Optik bei Anwendungen im Innen- und Außenbereich bei.

Abmessungen

• Außenrohr: Außendurchmesser 28 mm / Innendurchmesser 26 mm
• Mittelrohr: Außendurchmesser 26 mm / Innendurchmesser 24 mm
• Innenrohr: Außendurchmesser 24 mm / Innendurchmesser 22 mm
• Wandstärke Außenrohr: 1,0 mm
• Wandstärke Mittelrohr: 1,0 mm
• Wandstärke Innenrohr: 1,0 mm
• Länge: 600 mm je Rohr

Vorteile des CFK-Rohr-Sets

• Dreistufig teleskopierbares Rohrsystem aus aufeinander abgestimmten CFK-Rohren
• Großer Verstellbereich bei kompakter Transportlänge
• Ideal für Teleskopmasten, Antennenträger und Auslegersysteme
• Sehr hohe Steifigkeit bei geringem Gewicht
• Hohe Biege- und Umfangssteifigkeit
• Hohe Maßhaltigkeit durch präzisionsgeschliffene Oberflächen
• Passgenaue Abstimmung der Rohrdurchmesser
• Hochglänzende Klarlackoberfläche mit UV-Schutz
• Hochwertige Optik durch sichtbare 3K-Leinwand-Gewebestruktur
• Korrosions- und witterungsbeständig
• Hohe Wärmeformbeständigkeit
• Elektrisch leitfähig
• Gute Bearbeitbarkeit durch Sägen, Schleifen und Bohren

Typische Anwendungen

• Teleskopmasten
• Antennen- und Funkmasten
• Kameraausleger
• Sensorhalterungen
• Mess- und Prüftechnik
• Portable Messstationen
• Drohnen-Bodenstationen
• Robotik und Automatisierung
• Leichte Auslegerarme
• Teleskopierbare Halterungen
• Modellbau
• Maschinen- und Vorrichtungsbau

Technische Hinweise

Bearbeitung:
CFK-Rohre können mit gängigen Werkzeugen bearbeitet werden. Zum Sägen eignen sich feinzahnige Metallsägen, Trennscheiben oder diamantbestückte Werkzeuge. Beim Bearbeiten sollte geeignete Schutzausrüstung gegen Faser- und Schleifstaub verwendet werden.

Temperaturbeständigkeit:
Die maximale Einsatztemperatur wird maßgeblich durch das verwendete Epoxidharzsystem bestimmt. Sofern keine abweichenden Herstellerangaben vorliegen, sollten die Rohre dauerhaft nicht über Temperaturen von etwa 100 °C belastet werden.

UV-Beständigkeit:
Die Klarlackbeschichtung schützt die Oberfläche vor UV-Strahlung und reduziert ein Auskreiden oder Mattwerden der Carbonoberfläche bei langfristiger Nutzung im Außenbereich.

Korrosionsverhalten:
Kohlenstofffasern selbst sind korrosionsbeständig und unterliegen keiner Rostbildung. Bei direktem Kontakt mit elektrisch leitfähigen Metallen, insbesondere Aluminium oder Magnesium, kann in feuchter Umgebung Kontaktkorrosion auftreten.

Zur Vermeidung galvanischer Korrosion sollten CFK und Metallbauteile elektrisch voneinander getrennt werden. Dies kann beispielsweise durch Lackschichten, Klebstoffschichten, Kunststoffbuchsen, Kunststoffscheiben oder andere isolierende Zwischenlagen erfolgen.

Maßtoleranzen:
Außendurchmesser Innenrohr: −0,1 mm
Geradheit: typischerweise ≤ 1 mm/m

Hinweis zu teleskopierbaren Konstruktionen:
Für eine dauerhaft leichtgängige Teleskopfunktion wird eine saubere, gegebenenfalls leicht geschmierte Oberfläche empfohlen. Vor dem Einbau sollten die tatsächlichen Maße der verwendeten Rohrkombination geprüft werden.
