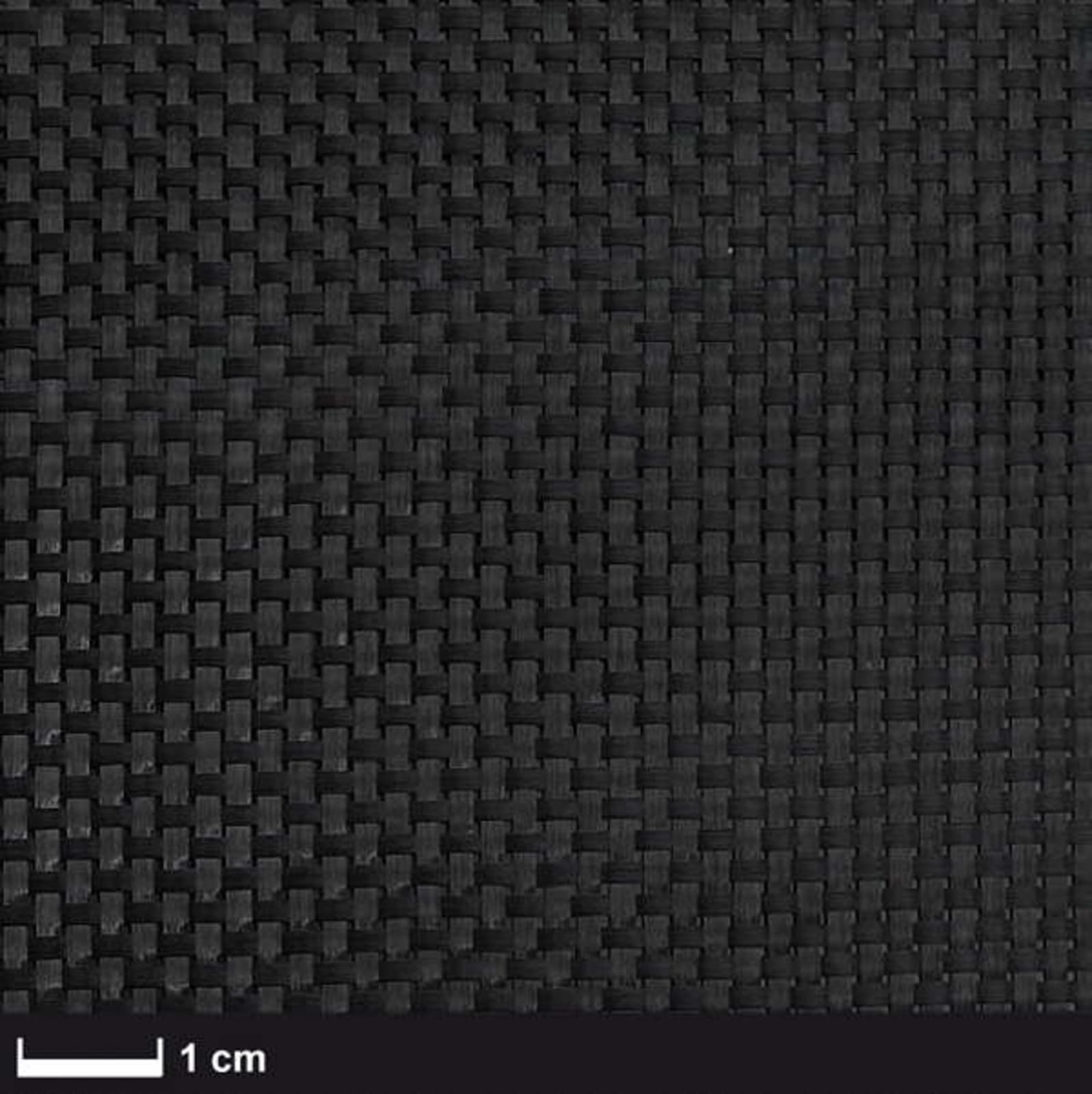

Kohlegewebe 160 g/m² aus hochfesten 3k-Kohlenstofffasern in Leinwandbindung, 125 cm breit.
Schiebefestes Verstärkungsgewebe für großflächige CFK-Bauteile, ebene bis leicht gewölbte Formen und gleichmäßige Carbon-Sichtoberflächen.
Die symmetrische Leinwandbindung mit 4 Fäden/cm in Kett- und Schussrichtung sorgt für einen stabilen Fadenverband und eine gleichmäßige Faserverteilung. Das Gewebe lässt sich präzise zuschneiden und positionieren. Die Breite von 125 cm ermöglicht größere zusammenhängende Zuschnitte und reduziert bei geeigneten Bauteilabmessungen die Anzahl erforderlicher Gewebestöße.
Technische Daten
| Fasertyp |
Hochfeste Kohlenstofffaser (HT, 3k) |
| Garnfeinheit |
200 tex (3.000 Filamente) |
| Flächengewicht |
160 g/m² |
| Bindung |
Leinwand 1/1 |
| Fadenzahl Kette / Schuss |
4,0 / 4,0 Fäden/cm |
| Gewebebreite |
125 cm |
| Fläche je laufendem Meter |
1,25 m² |
| Faser-Zugfestigkeit |
4.000 MPa |
| Faser-Zugmodul |
230 GPa |
| Faser-Bruchdehnung |
1,7 % |
| Faser-Prüfmethode |
ISO 10618 |
| Harzkompatibilität |
Epoxid-, Vinylester- und Polyesterharze |
Typische Anwendungen
- Großflächige CFK-Schalen, Abdeckungen und technische Verkleidungen
- Ebene und leicht gewölbte Sandwichdecklagen
- Karosserieteile, Paneele und Luftführungen im Motorsport- und Fahrzeugbau
- Drohnen-, UAV- und Flugmodellbau
- Boots-, Sportgeräte- und CFK-Formenbau
- Technische Gehäuse und Carbon-Sichtbauteile mit gleichmäßigem Leinwandmuster
Eigenschaften und Verarbeitung
Durch die häufigen Fadenverkreuzungen der Leinwandbindung ist das Gewebe vergleichsweise schiebefest. Die Faserorientierung bleibt beim Zuschneiden, Positionieren und bei mehrlagigen Laminataufbauten gut kontrollierbar. Die gleichmäßige Fadenzahl ermöglicht eine ausgewogene Verstärkung in beiden Hauptrichtungen.
Das Gewebe lässt sich mit geeigneten Epoxid-, Vinylester- und Polyester-Laminierharzsystemen verarbeiten. Eine vollständige Faserbenetzung und sorgfältige Entlüftung sind besonders bei mehrlagigen Laminaten wichtig. Bei engen Radien und komplexen, doppelt gekrümmten Formen ist die Drapierfähigkeit der Leinwandbindung begrenzt. Die angegebenen mechanischen Kennwerte beziehen sich auf die Kohlenstofffasern, nicht auf das fertige Laminat.
Materialauswahl
Für stärker gekrümmte Bauteile eignet sich das Kohlegewebe 160 g/m² in Köperbindung (CT-160125T) besser, da es sich leichter an komplexe Konturen anformen lässt. Für kleinere Zuschnitte steht die Leinwandausführung auch in 100 cm Breite (CT-160100P) zur Verfügung.
Rechnerische Daten für Handlaminate mit 35 Vol.-% Fasern
| Rechnerischer Harzbedarf |
ca. 193 g/m² |
| Rechnerische Laminatdicke |
ca. 0,26 mm |
| Rechnerisches Laminatgewicht |
ca. 353 g/m² |
