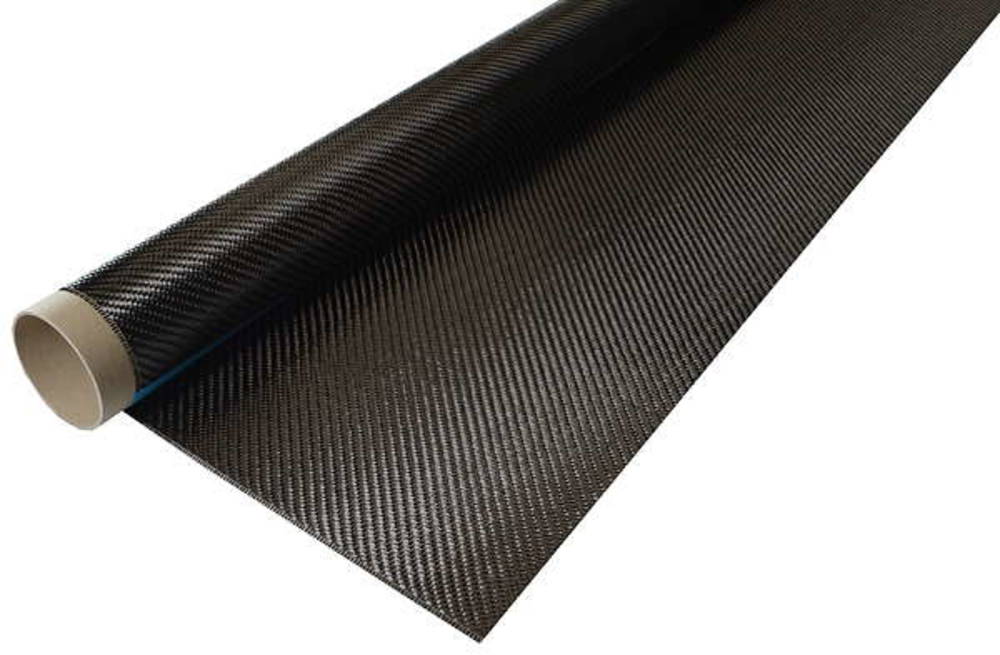

Kohlegewebe 200 g/m² aus hochfesten 3k-Kohlenstofffasern in Köperbindung, 125 cm breit.
Gut drapierbares Verstärkungsgewebe für großflächige CFK-Bauteile, gewölbte Formen und hochwertige Carbon-Sichtoberflächen.
Die Köperbindung mit 5 Fäden/cm in Kett- und Schussrichtung ermöglicht eine gute Anpassung an Radien und dreidimensionale Bauteilkonturen. Die Breite von 125 cm eignet sich besonders für größere zusammenhängende Zuschnitte und kann die Anzahl notwendiger Gewebestöße reduzieren.
Technische Daten
| Fasertyp |
Hochfeste Kohlenstofffaser (HT, 3k) |
| Garnfeinheit |
200 tex (3.000 Filamente) |
| Flächengewicht |
200 g/m² |
| Bindung |
Köper |
| Fadenzahl Kette / Schuss |
5,0 / 5,0 Fäden/cm |
| Gewebebreite |
125 cm |
| Fläche je laufendem Meter |
1,25 m² |
| Faser-Zugfestigkeit |
4.000 MPa |
| Faser-Zugmodul |
230 GPa |
| Faser-Bruchdehnung |
1,7 % |
| Faser-Prüfmethode |
ISO 10618 |
| Harzkompatibilität |
Epoxid-, Vinylester- und Polyesterharze |
Typische Anwendungen
- Großflächige CFK-Schalen, Verkleidungen und technische Abdeckungen
- Karosserieteile und Luftführungen im Motorsport- und Fahrzeugbau
- Drohnen-, UAV- und Flugmodellbau
- Boots-, Schiffs- und Sportgerätebau
- Sandwichdecklagen, CFK-Formenbau und technische Gehäuse
- Orthopädietechnik, Prothesenlaminate und Carbon-Sichtbauteile
Eigenschaften und Verarbeitung

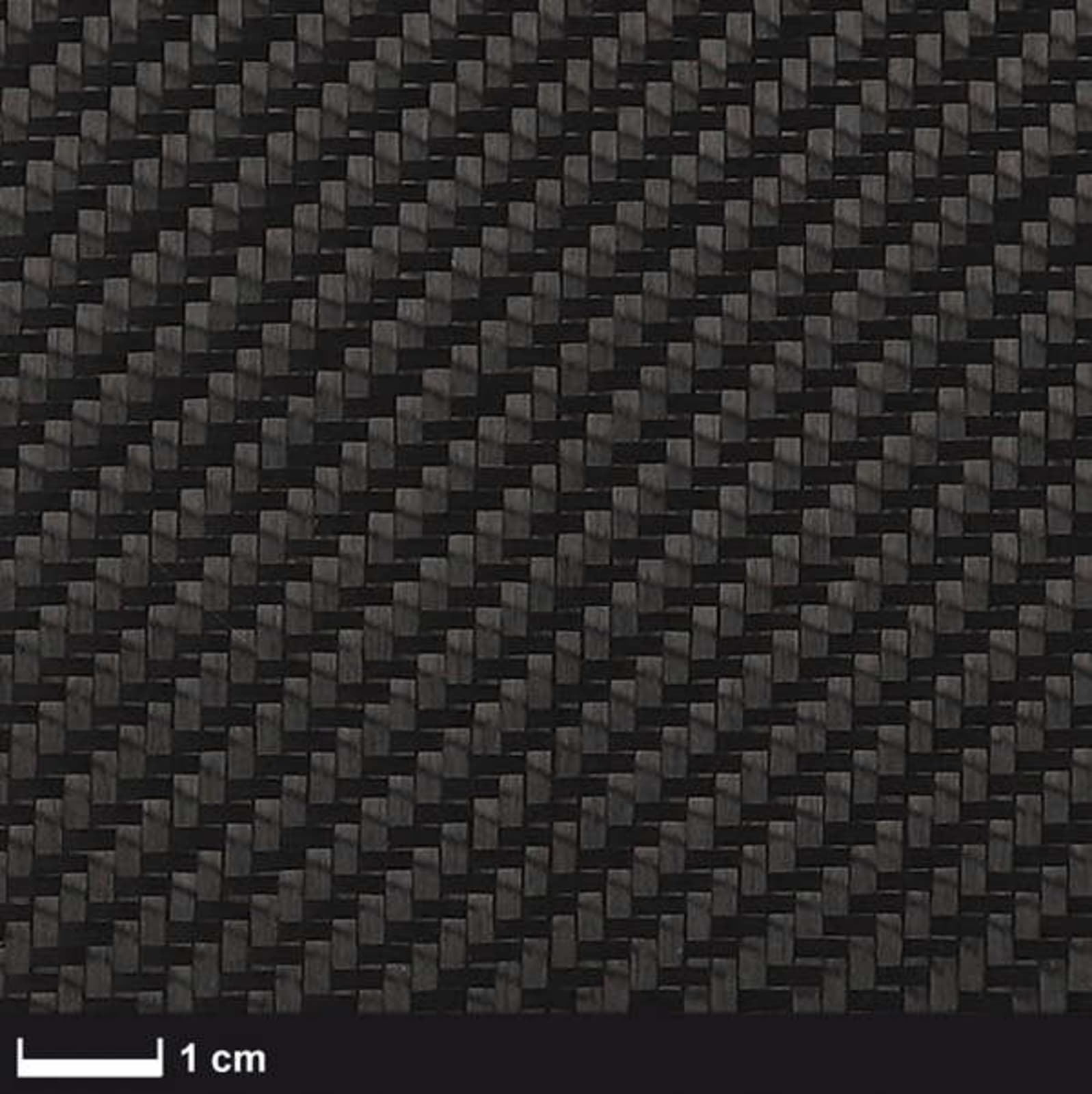

Die Köperbindung besitzt weniger Fadenverkreuzungen als eine Leinwandbindung und lässt sich daher leichter an gewölbte Formoberflächen und komplexere Bauteilgeometrien anpassen. Die gleichmäßige Fadenzahl unterstützt einen ausgewogenen Laminataufbau in beiden Hauptrichtungen. Das charakteristische diagonale Köpermuster eignet sich außerdem für hochwertige Carbon-Sichtbauteile.
Das Gewebe ist mit geeigneten Epoxid-, Vinylester- und Polyester-Laminierharzsystemen verarbeitbar. Für mechanisch hoch beanspruchte CFK-Laminate werden Epoxidharzsysteme bevorzugt. Beim Zuschneiden und Positionieren auf die Faserorientierung achten, da Köpergewebe leichter zu Fadenverschiebungen neigen als Leinwandgewebe. Eine vollständige Faserbenetzung und sorgfältige Entlüftung sind besonders bei mehrlagigen Laminaten wichtig. Die angegebenen mechanischen Kennwerte beziehen sich auf die Kohlenstofffasern, nicht auf das fertige Laminat.
Materialauswahl
Für kleinere Zuschnitte ist das Köpergewebe in 100 cm Breite (CT-200100T) erhältlich. Bei ebenen oder nur leicht gewölbten Bauteilen bietet das Leinwandgewebe 200 g/m² (CT-200125P) eine höhere Schiebefestigkeit und erleichtert die präzise Faserpositionierung. Für stärker gekrümmte Formen ist die Köperbindung besser drapierbar.
Rechnerische Daten für Handlaminate mit 35 Vol.-% Fasern
| Rechnerischer Harzbedarf |
ca. 241 g/m² |
| Rechnerische Laminatdicke |
ca. 0,32 mm |
| Rechnerisches Laminatgewicht |
ca. 441 g/m² |
