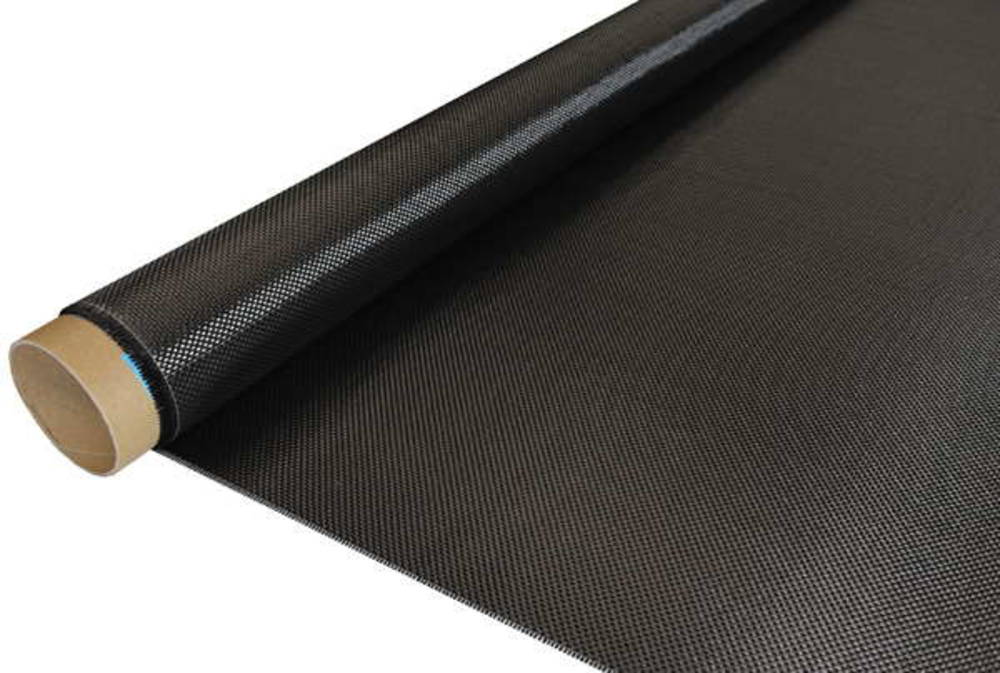

Kohlegewebe 200 g/m² aus hochfesten 3k-Kohlenstofffasern in Leinwandbindung, 125 cm breit.
Schiebefestes Verstärkungsgewebe für großflächige CFK-Bauteile, formstabile Laminate und gleichmäßige Carbon-Sichtoberflächen.

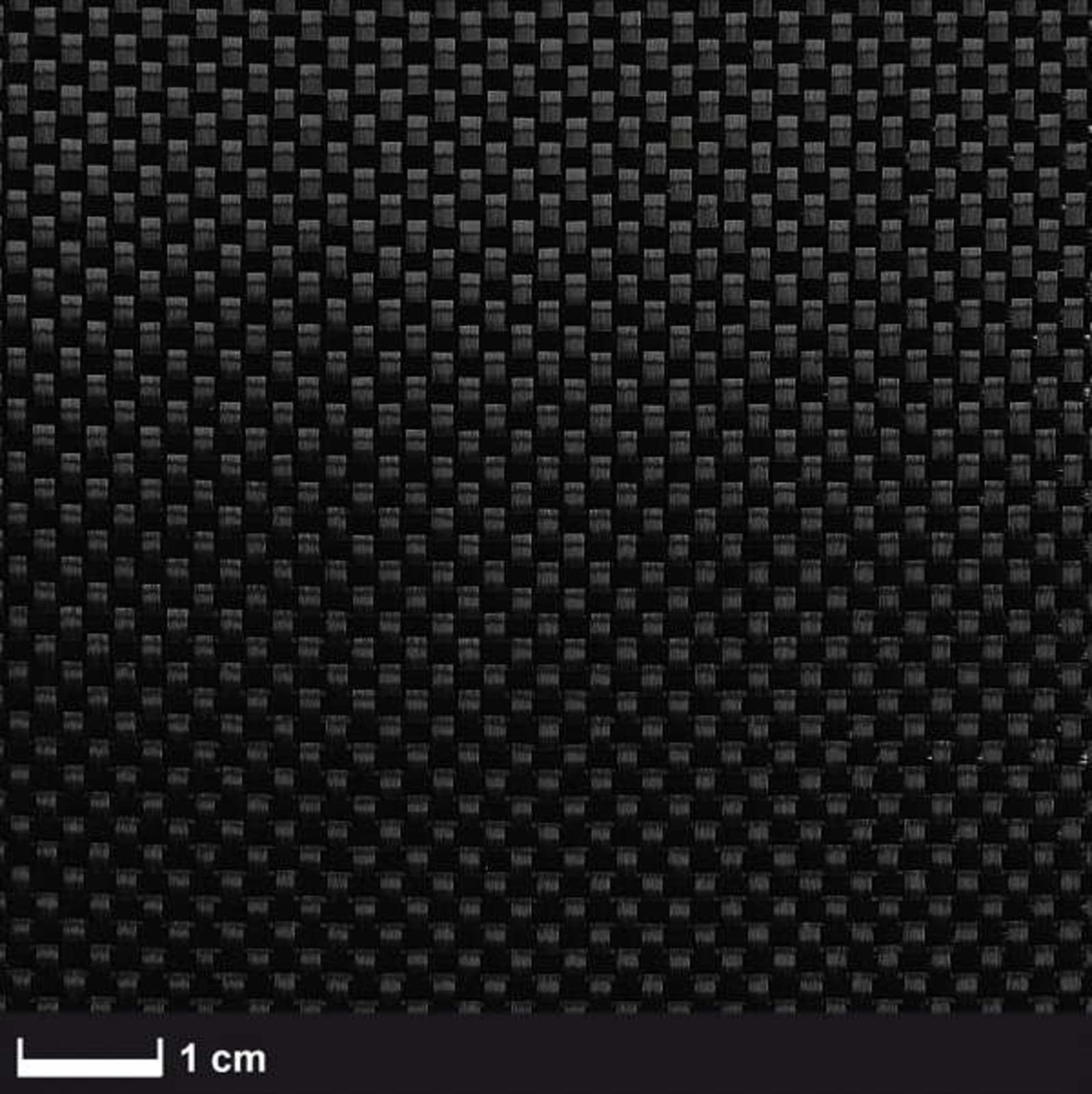

Die symmetrische Leinwandbindung mit 5 Fäden/cm in Kett- und Schussrichtung sorgt für einen stabilen Fadenverband und eine gleichmäßige Faserverteilung. Das Gewebe lässt sich präzise zuschneiden und positionieren. Die Breite von 125 cm ermöglicht größere zusammenhängende Zuschnitte und reduziert bei geeigneten Bauteilabmessungen die Anzahl erforderlicher Gewebestöße.
Technische Daten
| Fasertyp |
Hochfeste Kohlenstofffaser (HT, 3k) |
| Garnfeinheit |
200 tex (3.000 Filamente) |
| Flächengewicht |
200 g/m² |
| Bindung |
Leinwand 1/1 |
| Fadenzahl Kette / Schuss |
5,0 / 5,0 Fäden/cm |
| Gewebebreite |
125 cm |
| Fläche je laufendem Meter |
1,25 m² |
| Faser-Zugfestigkeit |
4.000 MPa |
| Faser-Zugmodul |
230 GPa |
| Faser-Bruchdehnung |
1,7 % |
| Faser-Prüfmethode |
ISO 10618 |
| Harzkompatibilität |
Epoxid-, Vinylester- und Polyesterharze |
Typische Anwendungen
- Großflächige CFK-Schalen, Abdeckungen und technische Verkleidungen
- Ebene und leicht gewölbte Sandwichdecklagen
- Karosserieteile, Paneele und Luftführungen im Motorsport- und Fahrzeugbau
- Drohnen-, UAV- und Flugmodellbau
- Boots-, Sportgeräte- und CFK-Formenbau
- Technische Gehäuse, Prothesenlaminate und Carbon-Sichtbauteile
Eigenschaften und Verarbeitung
Die häufigen Fadenverkreuzungen der Leinwandbindung sorgen für eine vergleichsweise hohe Schiebefestigkeit. Dadurch bleibt die Faserorientierung beim Zuschneiden, Positionieren und bei mehrlagigen Laminataufbauten gut kontrollierbar. Mit 200 g/m² ermöglicht das Gewebe einen zügigen Aufbau der gewünschten Laminatdicke bei gleichmäßiger Verstärkung in beiden Hauptrichtungen.
Das Gewebe ist mit geeigneten Epoxid-, Vinylester- und Polyester-Laminierharzsystemen verarbeitbar. Für mechanisch hoch beanspruchte CFK-Laminate werden Epoxidharzsysteme bevorzugt. Auf vollständige Faserbenetzung und sorgfältige Entlüftung achten. Bei engen Radien und komplexen, doppelt gekrümmten Formen ist die Drapierfähigkeit gegenüber Köpergeweben eingeschränkt. Die angegebenen mechanischen Kennwerte beziehen sich auf die Kohlenstofffasern, nicht auf das fertige Laminat.
Materialauswahl
Für kleinere Zuschnitte ist das gleiche Leinwandgewebe in 100 cm Breite (CT-200100P) erhältlich. Bei stärker gekrümmten Bauteilen bietet das Kohlegewebe 200 g/m² in Köperbindung (CT-200125T) eine bessere Drapierfähigkeit, während die Leinwandbindung Vorteile bei der Schiebefestigkeit und präzisen Faserpositionierung bietet.
Rechnerische Daten für Handlaminate mit 35 Vol.-% Fasern
| Rechnerischer Harzbedarf |
ca. 241 g/m² |
| Rechnerische Laminatdicke |
ca. 0,32 mm |
| Rechnerisches Laminatgewicht |
ca. 441 g/m² |
