Compoflex® SB RF3, Breite 152 cm
Drei Verbrauchsmaterialien – eine Materiallage
Compoflex® SB RF3 wurde für Vakuuminfusionsverfahren entwickelt und kombiniert Abreißgewebe, Trennfolie und Fließhilfe in einer einzigen Materiallage. Dadurch vereinfacht sich der Vakuumaufbau, mehrere Arbeitsschritte entfallen und der Materialeinsatz wird reduziert.
Die integrierte Fließhilfe unterstützt eine gleichmäßige Harzverteilung während der Infusion. Nach dem Entformen bleibt eine saubere, gleichmäßig aufgeraute Oberfläche zurück, die sich für nachfolgende Verklebungen oder Beschichtungen eignet.
Besonders bei größeren Bauteilen, komplexen Geometrien und wiederkehrenden Fertigungsprozessen lassen sich Arbeitsaufwand, Rüstzeit und Materialhandling spürbar reduzieren.
Vorteile auf einen Blick
- ersetzt Abreißgewebe, Trennfolie und Fließhilfe
- nur eine Materiallage statt drei einzelner Verbrauchsmaterialien
- einfacherer und schnellerer Vakuumaufbau
- gleichmäßiger Harzfluss beim Infusionsprozess
- verklebefähige Oberfläche nach dem Entformen
- leichtes Ablösen mit geringerer Harzstaubentwicklung
- besonders wirtschaftlich bei Serienfertigung und großen Bauteilen
Weniger Verbrauchsmaterial, einfacherer Vakuumaufbau

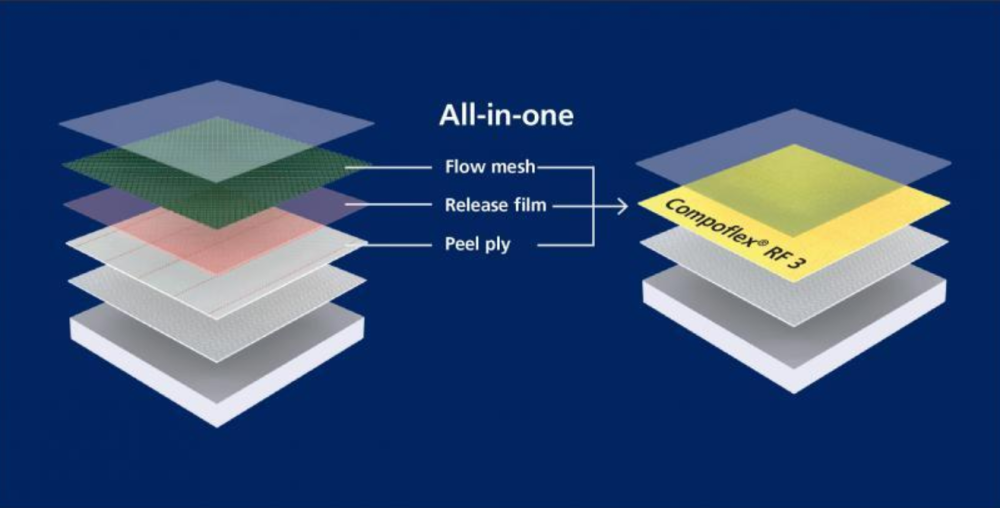

Compoflex® SB RF3 vereint die Funktionen von Abreißgewebe, Trennfolie und Fließhilfe in einer Materiallage. Im Vergleich zum klassischen Vakuumaufbau muss nur noch ein einziges Material zugeschnitten, positioniert und verlegt werden. Das spart Zeit, reduziert den Materialverbrauch und macht den Aufbau übersichtlicher.
Während der Infusion unterstützt die integrierte Fließhilfe eine gleichmäßige Verteilung des Harzes. Das Material kann überlappt werden, ohne die Qualität des Laminats zu beeinträchtigen. Nach dem Aushärten lässt sich Compoflex® SB RF3 leicht entfernen und hinterlässt eine gleichmäßig aufgeraute Oberfläche, die sich für sekundäre Verklebungen oder Beschichtungen eignet.
Compoflex® SB RF3 kann mit Epoxid-, Polyester-, Vinylester- und Phenolharzen sowie weiteren Harzsystemen eingesetzt werden. Das Produkt eignet sich besonders für Anwendungen, bei denen reproduzierbare Ergebnisse, ein einfacher Aufbau und ein wirtschaftlicher Fertigungsablauf gefragt sind.
Typische Anwendungen
- Vakuuminfusionsverfahren
- große Laminatflächen
- komplexe Bauteilgeometrien
- Serienfertigung
- Bauteile mit nachfolgender Verklebung oder Beschichtung
Klassischer Aufbau und Compoflex® SB RF3 im Vergleich
| Klassischer Vakuumaufbau | Compoflex® SB RF3 |
|---|---|
| Abreißgewebe | integriert |
| Trennfolie | integriert |
| Fließhilfe | integriert |
| Drei Materiallagen verlegen | Nur eine Materiallage |
| Höherer Material- und Arbeitsaufwand | Weniger Arbeitsschritte und geringerer Materialeinsatz |
Technische Daten
| Verfahren | Vakuuminfusion |
|---|---|
| Geeignete Harzsysteme | Epoxid-, Polyester-, Vinylester-, Phenolharze sowie weitere Harzsysteme |
| Breite | 152 cm |
| Dicke (ISO 9863-1) | 1,6 mm |
| Flächengewicht (ISO 9864) | 335 g/m² |
| Empfohlene Arbeitstemperatur | 145 °C |
| Material | Polypropylen (PP) mit Gitter aus hochdichtem Polyethylen (HDPE) |
| Farbe | Weiß / Gelb |
| Porengröße (ISO 12956) | < 10 µm |
| Reißfestigkeit MD/CD (ISO 9073-4) | 280 N / 188 N |
Vorteile im Fertigungsprozess
Leichtes Ablösen
Die mikroporöse Polypropylen-Oberfläche ermöglicht ein leichtes Entfernen des Materials. Im Vergleich zu herkömmlichen Abreißgeweben ist dafür deutlich weniger Kraft erforderlich.
Gleichmäßige Harzverteilung
Die integrierte Fließhilfe unterstützt einen gleichmäßigen Harzfluss über das gesamte Bauteil. Überlappungen sind möglich, ohne die Qualität des Laminats zu beeinträchtigen.
Weniger Material und weniger Arbeitsschritte
Da Abreißgewebe, Trennfolie und Fließhilfe in einer Materiallage kombiniert sind, reduziert sich der Aufwand beim Vakuumaufbau. Gleichzeitig sinken Materialverbrauch, Lageraufwand und Rüstzeit.
Weniger Harzstaub
Beim Entfernen verbleiben Harzrückstände weitgehend im Compoflex®. Dadurch entsteht deutlich weniger Harzstaub als bei herkömmlichen Abreißgeweben.
Compoflex®-Produkte im Überblick
| Produkt | Verfahren | Funktion | Für sekundäre Verklebung |
|---|---|---|---|
| Compoflex® 150 | Infusion | Trenngewebe + Trennfolie | Nein |
| Compoflex® SB 150 | Infusion | Abreißgewebe + Trennfolie | Ja |
| Compoflex® 250 | Pressen | Trenngewebe + Trennfolie + 150 g/m² Saugvlies | Nein |
| Compoflex® SB 250 | Pressen | Abreißgewebe + Trennfolie + 150 g/m² Saugvlies | Ja |
| Compoflex® SB RF3 | Infusion | Abreißgewebe + Trennfolie + Fließhilfe | Ja |
Zusätzliche Informationen
Einsatztemperatur
Die empfohlene maximale Arbeitstemperatur beträgt 145 °C. Der Schmelzpunkt von Polypropylen liegt bei 165 °C. Kurzzeitig kann Compoflex® auch bei höheren Temperaturen eingesetzt werden. Für Anwendungen oberhalb der empfohlenen Arbeitstemperatur empfehlen wir einen Vorversuch am Bauteil.
Abkürzungen
MD = Maschinenrichtung
CD = Querrichtung
