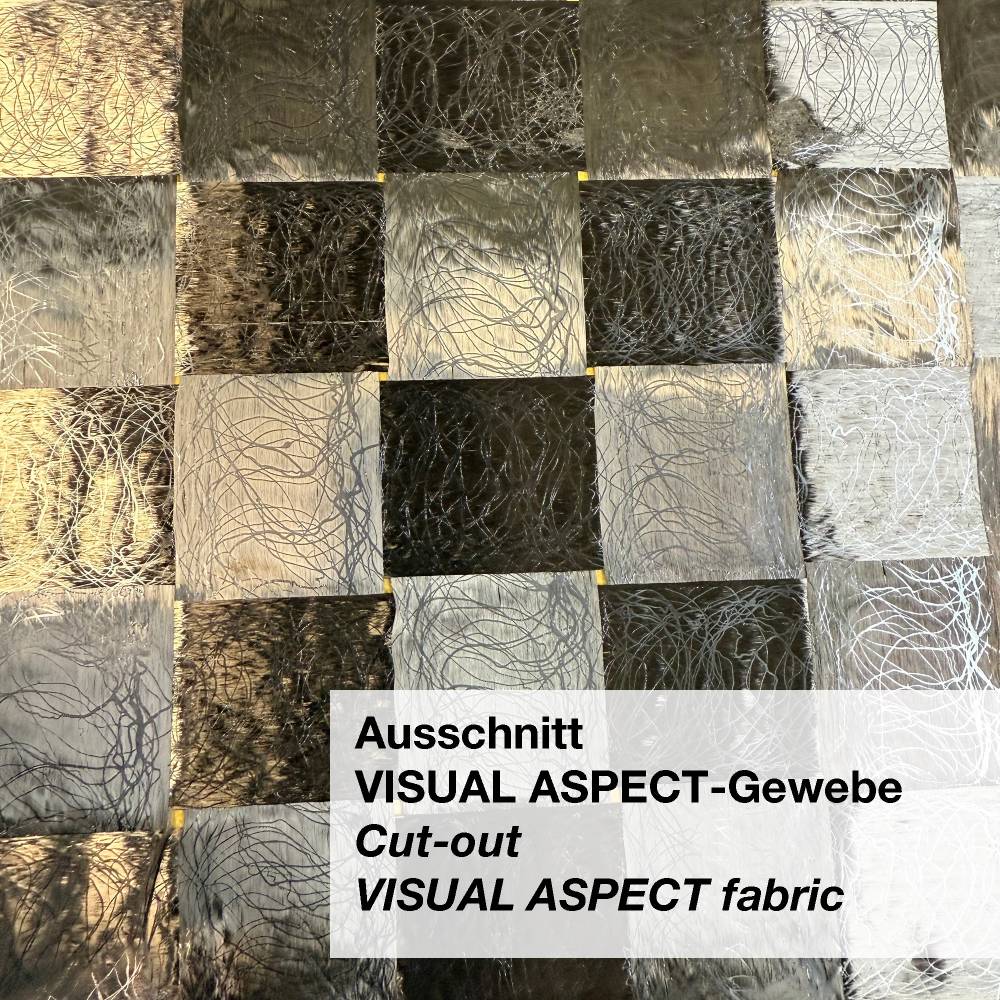

TeXtreme® Kohlegewebe 64 g/m² VISUAL ASPECT (LW, HT), Breite 100 cm
VISUAL ASPECT – optimiert für höchste optische Anforderungen.
Diese speziell gefertigte ST-Gewebevariante wird mit engeren Toleranzen als die Standard-Ausführung produziert, um Faserlücken zu minimieren und ein besonders homogenes Oberflächenbild zu erzielen. Entwickelt für Sichtcarbon-Bauteile und Designanwendungen mit hohen Anforderungen an Optik und Strukturästhetik.
Im Vergleich zur Standardkonstruktion gleicher Spezifikation wird während der Fertigung zusätzlicher Aufwand betrieben. Neben der geforderten mechanischen Leistungsfähigkeit steht ein möglichst perfektes Erscheinungsbild im Vordergrund. Aufgrund der dichteren Webeinstellung kann das Flächengewicht geringfügig über der Standardvariante liegen.
Technische Basisdaten
HT-Faser: Tenax® UTS50 12k 800 tex
Webart: Leinwand
Breite: 100 cm
Breite der Faserbänder: 25 mm
Vergleich der Eigenschaften der für TeXtreme® Kohlegewebe verwendeten Fasern:
|
TeXtreme®
Kohlegewebe HT
|
TeXtreme®
Kohlegewebe IM
|
TeXtreme®
Kohlegewebe HM |
Verwendete Faser
|
Tenax® UTS50 12k
800 tex |
Torayca® M30SC 18K
50C 761 tex |
Tenax® IMS65 24k
830 tex |
Pyrofil™ HS40 12k
430 tex |
| Zugfestigkeit (MPa): |
4800 |
5490 |
6000 |
4610 |
| Zug-E-Modul (GPa): |
240 |
294 |
290 |
455 |
| Bruchdehnung (%): |
2,0 |
1,9 |
1,9 |
1,0 |
| Dichte (g/cm³) |
1,79 |
1,93 |
1,78 |
1,85 |
Material- und Laminatkennwerte
Binderanteil:
Der eingesetzte EP-Binder erhöht das Flächengewicht um ca. 10 g/m².
Rechnerische Kennwerte für Handlaminate (35 Vol.-% Faseranteil):
Harzverbrauch: 46 g/m²
Laminatdicke: 0,064 mm
Laminatgewicht: 110 g/m²
Diese Werte dienen als Orientierungsgrößen für die Auslegung von Leichtbaustrukturen.
Fertigungstoleranzen (Herstellerangabe Oxeon)
- Maximale Lückenbreite über die gesamte Rolle: 2,8 mm
- Bei kurzen Abschnitten oder Randbereichen: bis 4,0 mm zulässig
VISUAL ASPECT wird mit engeren Toleranzen als Standardgewebe gefertigt, um Faserabstände zu minimieren und eine besonders gleichmäßige Optik zu erzielen.
Eigenschaften von TeXtreme® Spread Tow Fabric
TeXtreme® STF ist ein leichtes Kohlefasergewebe zur Optimierung von Faserverbundbauteilen hinsichtlich Gewicht, mechanischer Performance und Oberflächenqualität.
Technische Vorteile:
- Gewichtsreduzierung bis zu 20 % oder mehr möglich
- Hohe spezifische Festigkeit und Steifigkeit
- Sehr gleichmäßige, hochwertige Sichtoberfläche
- Gute Drapierfähigkeit
- Maßstabile, schnittfeste Struktur
Typische Anwendungen: Sichtcarbon-Bauteile, Automotive, Motorsport, Luftfahrt, Sportgeräte, Design-Bauteile.
Verarbeitungshinweise
- UV-Beständigkeit: unbegrenzt
- EP-Binder: Erweichung ab ca. 18 °C – verbesserte Handhabung bei Raumtemperatur
Das Gewebe ist gut drapierfähig und lässt sich präzise zuschneiden und einlegen.
Lagerung und Haltbarkeit
- Trockene, gut belüftete Lagerung bei 0–30 °C
- Rollen ohne Belastung lagern (Ständer oder geeignete Box, Kern muss Last aufnehmen)
- Garantierte Haltbarkeit: 2 Jahre ab Lieferdatum bei sachgemäßem Transport, Lagerung und Verarbeitung
Lieferung
TeXtreme® Gewebe werden mit Zwischenlagefolie geliefert.
Dies verhindert ein Verkleben der Lagen und sichert die Oberflächenqualität.
