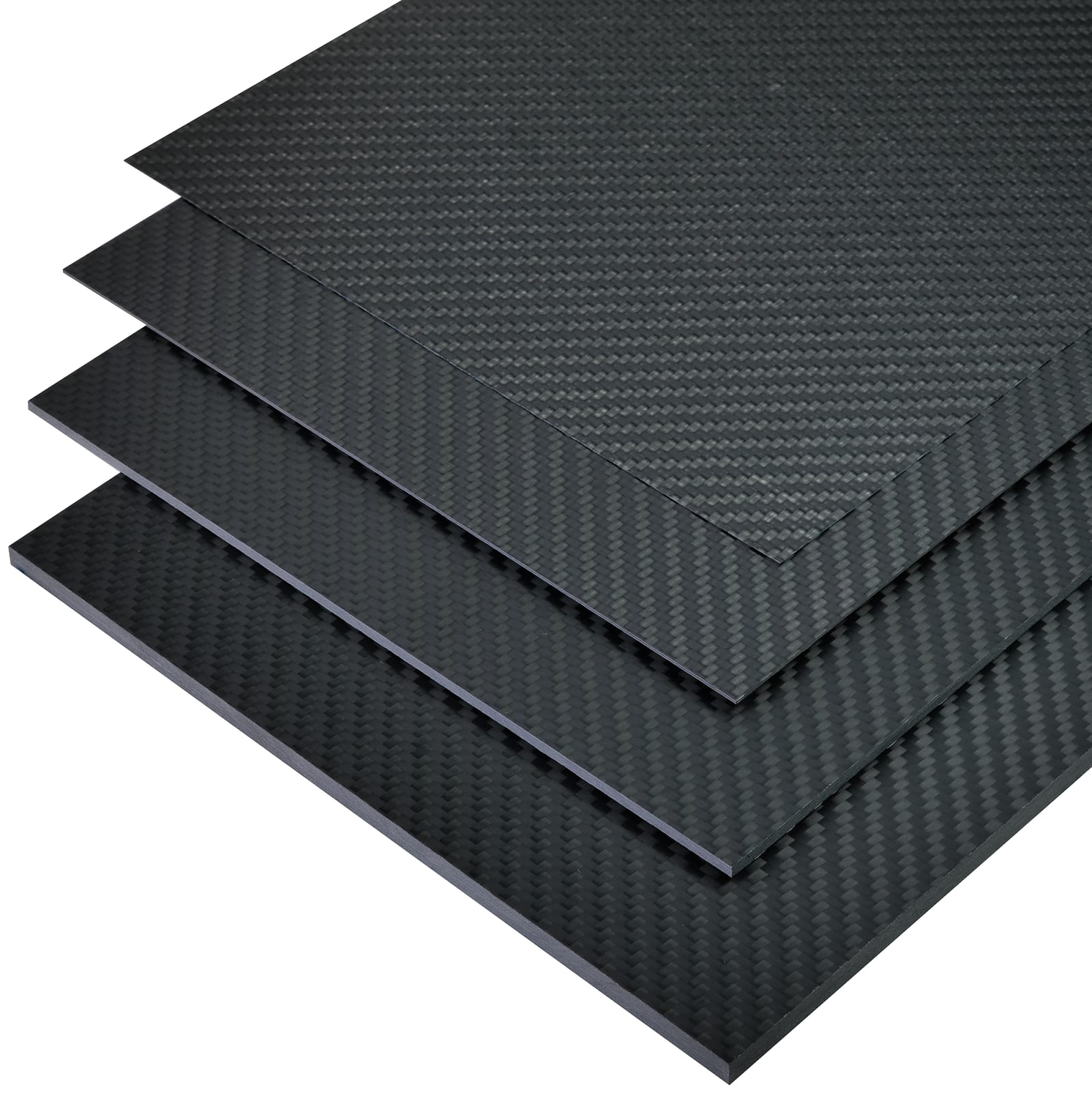

Mehrere übereinanderliegende schwarze Carbonplatten mit charakteristischer Textur.

0,2 mm bis 6 mm Dicke
diverse Formate

Kohlefaserplatten, Köper, matt

CFK-Platten aus Carbon-Prepreg mit matter Köperoberfläche für leichte und steife Bauteile.
Je nach Plattendicke reicht der Einsatz von dünnen Abdeckungen und Verkleidungen bis zu konstruktiven Verstärkungs- und Trägerelementen. Die gepresste Prepreg-Ausführung bietet einen gleichmäßigen Laminataufbau, hohe Formstabilität und eine hochwertige, reflexionsarme Carbonoberfläche.

Die Kohlefaserplatten werden aus hochwertigen HT-Kohlenstofffaser-Prepregs mit transparenter Epoxidharzmatrix gefertigt und unter Druck ausgehärtet. Das Verfahren sorgt für einen kompakten, gleichmäßigen Laminataufbau mit hohem Faservolumen und guter Maß- und Formstabilität.

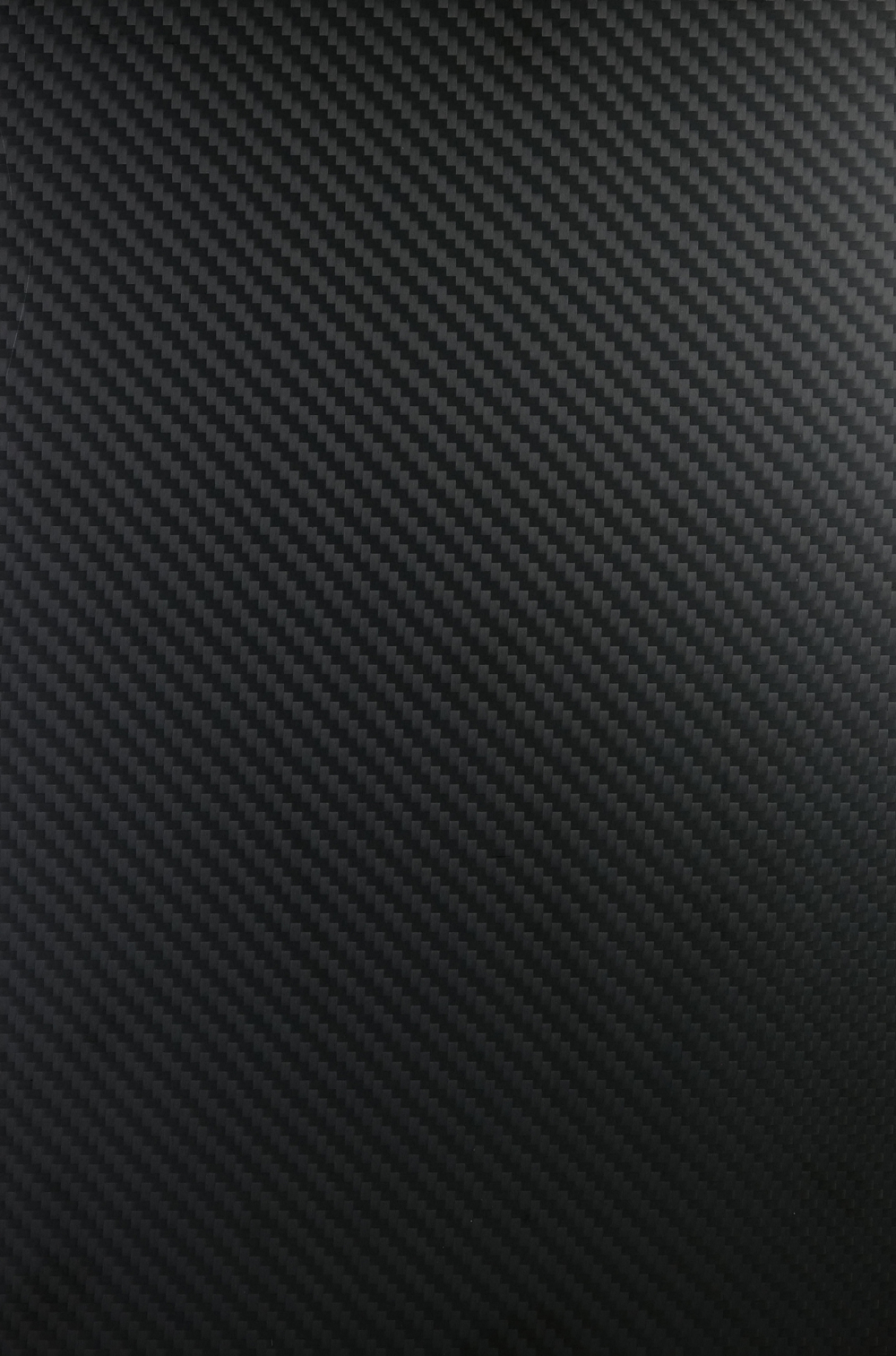

Die sichtbaren Decklagen bestehen aus Carbongewebe in Köperbindung und zeigen die typische diagonale Carbonstruktur. Durch die matte Oberfläche entstehen deutlich weniger Reflexionen als bei hochglänzenden CFK-Platten. Das ist sowohl bei technischen Anwendungen als auch bei sichtbaren Bauteilen von Vorteil.

Laminataufbau

Der Laminataufbau ist auf die jeweilige Plattendicke abgestimmt. Die sehr dünnen Platten bestehen aus Carbongewebe-Prepreg. Bei größeren Dicken werden zwischen den Köper-Decklagen zusätzliche unidirektionale Carbon-Prepreglagen in 0°/90° eingesetzt. Dadurch entsteht ein ausgewogener Aufbau mit hoher Steifigkeit in beiden Hauptachsen.

0,2 mm: eine Lage Carbongewebe-Prepreg, 200 g/m², Köper
0,5 mm: zwei Lagen Carbongewebe-Prepreg, 200 g/m², Köper
Ab 1,0 mm: Köper-Decklagen mit Carbon-UD-Prepreg als Kernlagen in 0°/90°

Typische Anwendungen

Modell-, Drohnen- und Prototypenbau
Maschinen- und Vorrichtungsbau
Fahrzeugbau und Motorsport
Verstärkungs-, Träger- und Abdeckelemente
Technische Bauteile mit sichtbarer Carbonoberfläche

Eigenschaften

In der Anwendung ist CFK vor allem dort interessant, wo eine hohe Steifigkeit bei möglichst geringem Bauteilgewicht benötigt wird. Die gepresste Prepreg-Ausführung bietet gegenüber einfachen Handlaminaten einen sehr gleichmäßigen Aufbau und eine reproduzierbare Oberflächenqualität.

Hohe Festigkeit und Steifigkeit bei geringem Gewicht
Verdichteter Prepreg-Laminataufbau
Matte, reflexionsarme Köperoberfläche
Gute Maß- und Formstabilität
Wärmeformbeständig bis 120 °C

Bearbeitung und Verklebung

Die Platten lassen sich mit für CFK geeigneten Werkzeugen sägen, fräsen, bohren und schleifen. Für saubere Kanten empfehlen sich scharfe, verschleißfeste Werkzeuge und eine sichere Fixierung des Werkstücks. Beim Sägen, Fräsen oder Schleifen sollte der entstehende CFK-Staub möglichst direkt abgesaugt werden.

Für Verklebungen empfehlen wir, die Oberfläche im Fügebereich leicht anzuschleifen, sorgfältig zu entstauben und zu entfetten. Für strukturelle Verbindungen eignen sich Epoxidharzklebstoffe besonders gut.

Technische Daten

Faser	HT-Kohlenstofffaser
Matrix	Epoxidharz, transparent
Decklage	Carbongewebe 200 g/m², Köperbindung
Oberfläche	Matt
Plattendicken	0,2 bis 6,0 mm, je nach Ausführung
Wärmeformbeständigkeit	bis 120 °C
Toleranz Länge / Breite	± 2,0 mm
Dickentoleranz	± 0,15 mm

Carbonplatte, matt (300 x 200 mm) T = 0,2 mm

(eine Lage Kohlegewebeprepreg 200 g/m², Köper, Gewicht ca. 23 g)

Art.-Nr. YT-30020002 44 auf Lager (Lieferzeit 1-2 Tage)

Kohlefaserplatten, Köper, matt

Laminataufbau

Typische Anwendungen

Eigenschaften

Bearbeitung und Verklebung

Technische Daten

Carbonplatte, matt (300 x 200 mm) T = 0,2 mm

Carbonplatte, matt (300 x 200 mm) T = 0,5 mm

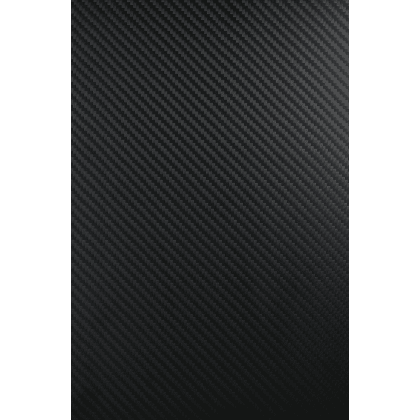

Carbonplatte, matt (300 x 200 mm) T = 1,0 mm
