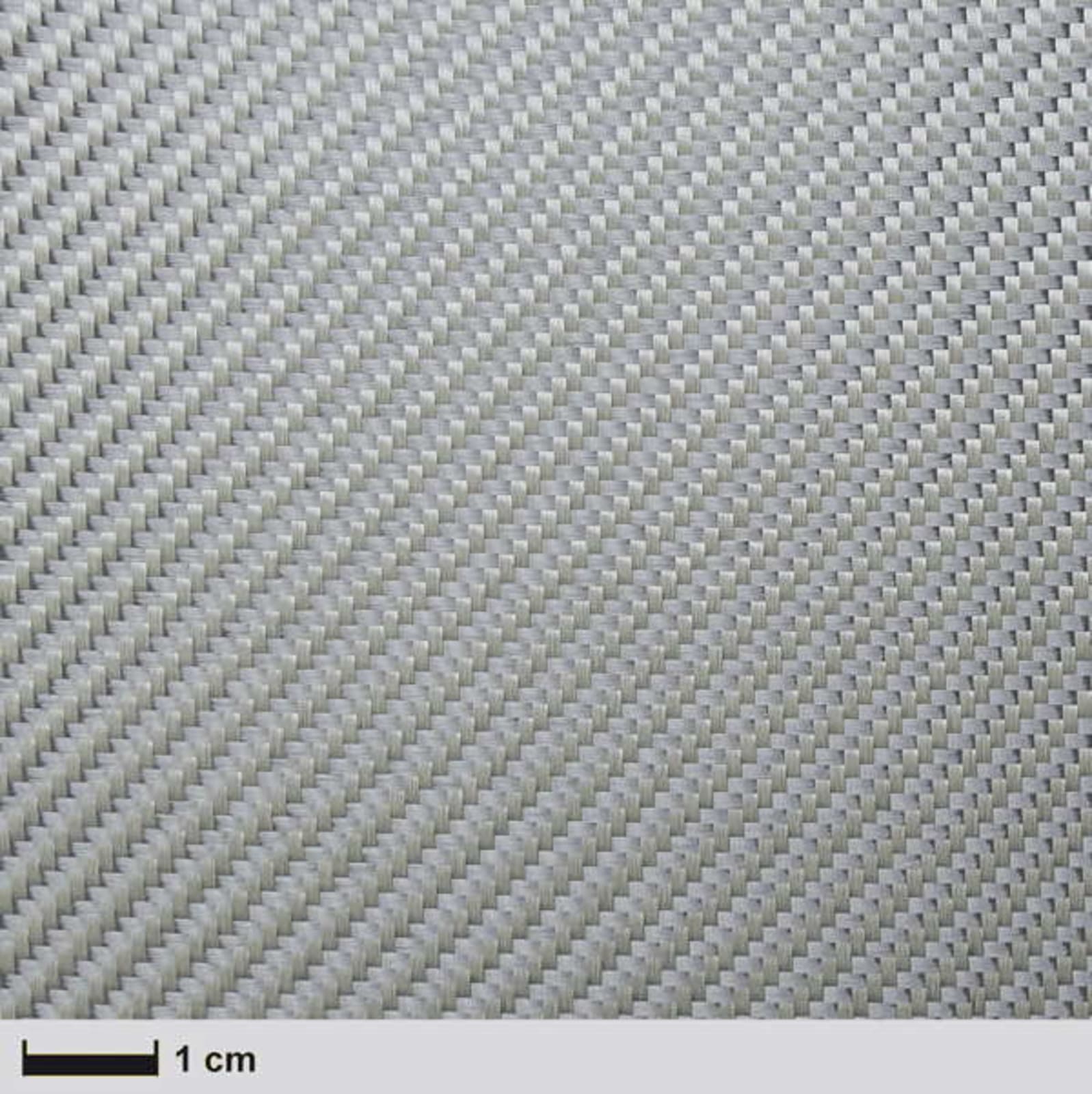

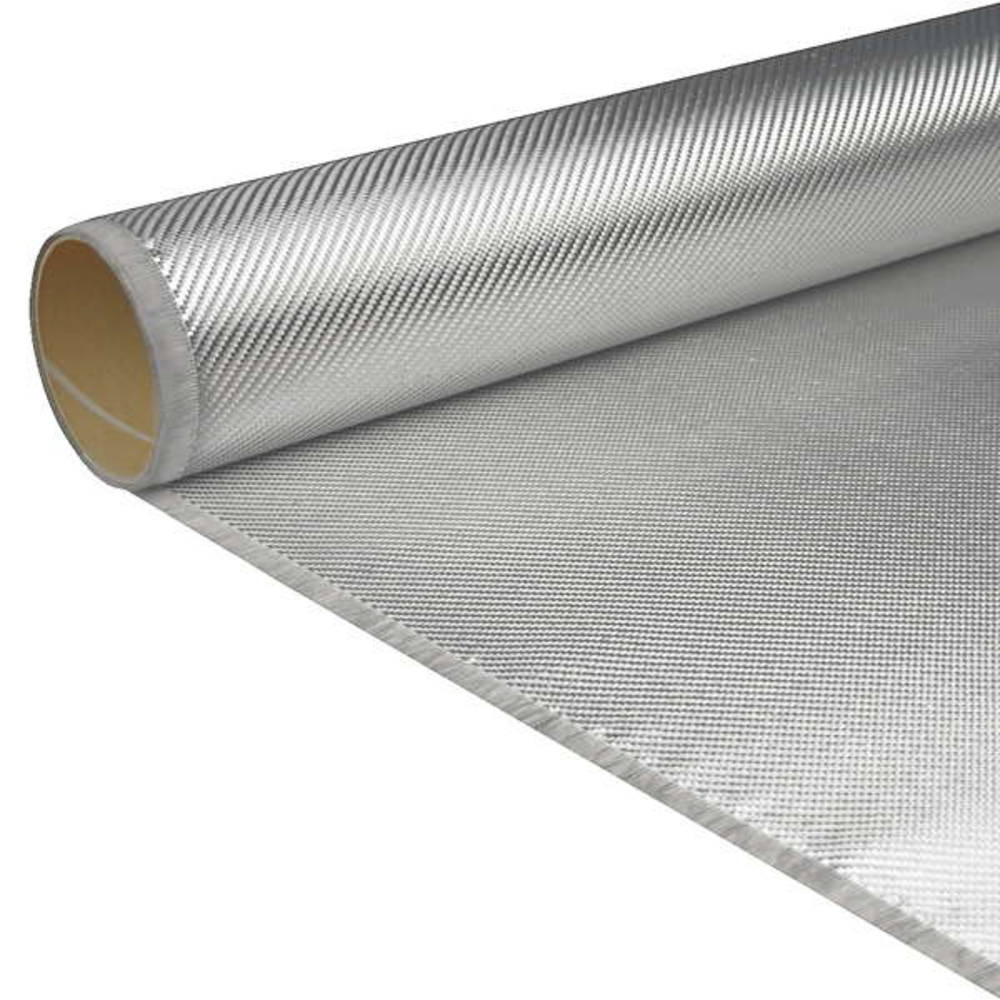

Design-Glasgewebe silber 310 g/m² (Köper) 100 cm

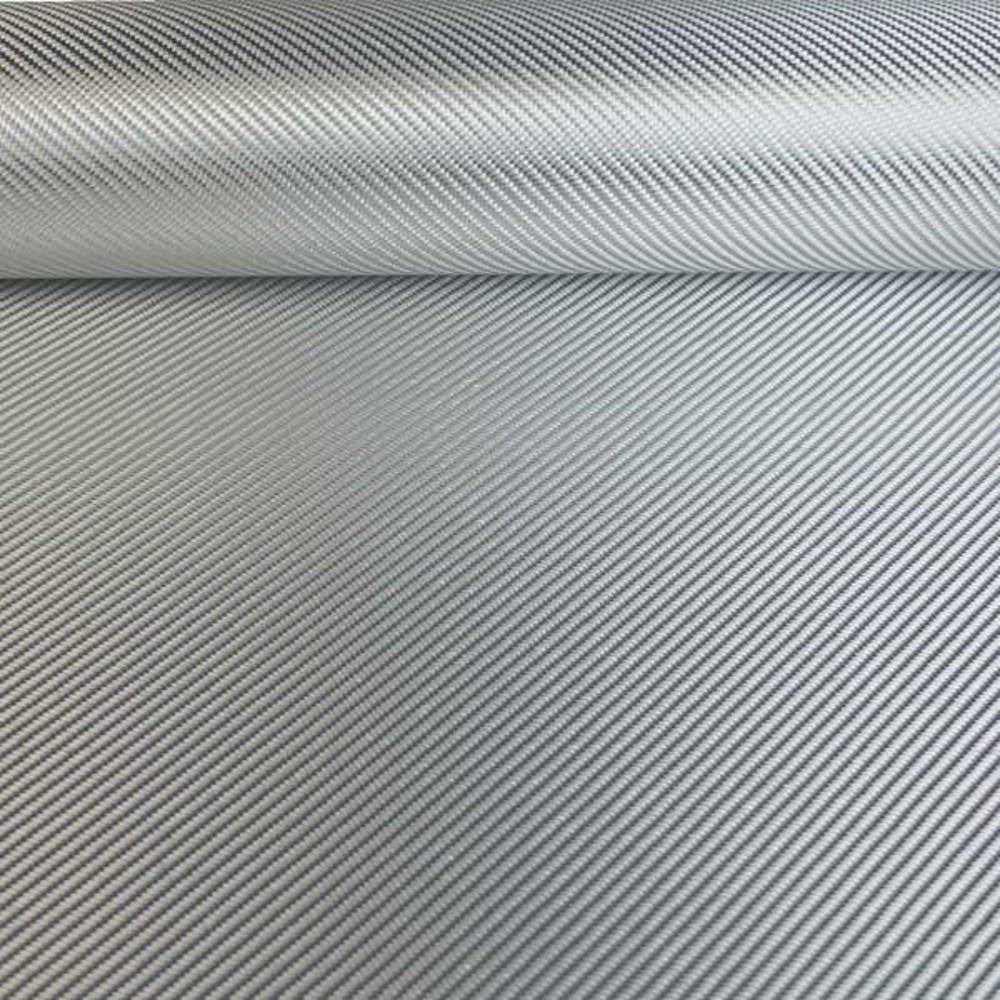

Das Design-Glasgewebe besteht aus einem gewebten Glasfaserträger mit Aluminiumbeschichtung. In Verbindung mit einem transparenten Laminierharz bleibt die charakteristische textile Struktur sichtbar und es entsteht eine ausgeprägte silberfarbene, metallische Tiefenwirkung.

Mit einem Flächengewicht von 310 g/m² und der Köper-2/2-Bindung bietet das Gewebe eine gute Kombination aus Formanpassungsfähigkeit, textiler Struktur und ausreichender Stabilität beim Handling. Die Köperbindung besitzt weniger Bindungspunkte als eine vergleichbare Leinwandbindung und erleichtert dadurch das Drapieren und faltenarme Anlegen an gekrümmte Konturen.

Gerade bei optisch anspruchsvollen Composite-Bauteilen ist diese Drapierfähigkeit von Vorteil, da sich das Gewebe auch an komplexere Formen anpassen lässt, ohne dass die charakteristische Gewebestruktur unnötig verzerrt werden muss.

Typische Anwendungen

• Fahrzeug- und Motorsportbauteile, z. B. Verkleidungen, Abdeckungen und Motorhauben
• Skier, Snowboards und weitere Sportgeräte
• Fahrradrahmen und dekorative Fahrradkomponenten
• Schutzhelme und technische Gehäuse
• Möbeloberflächen und Tischplatten

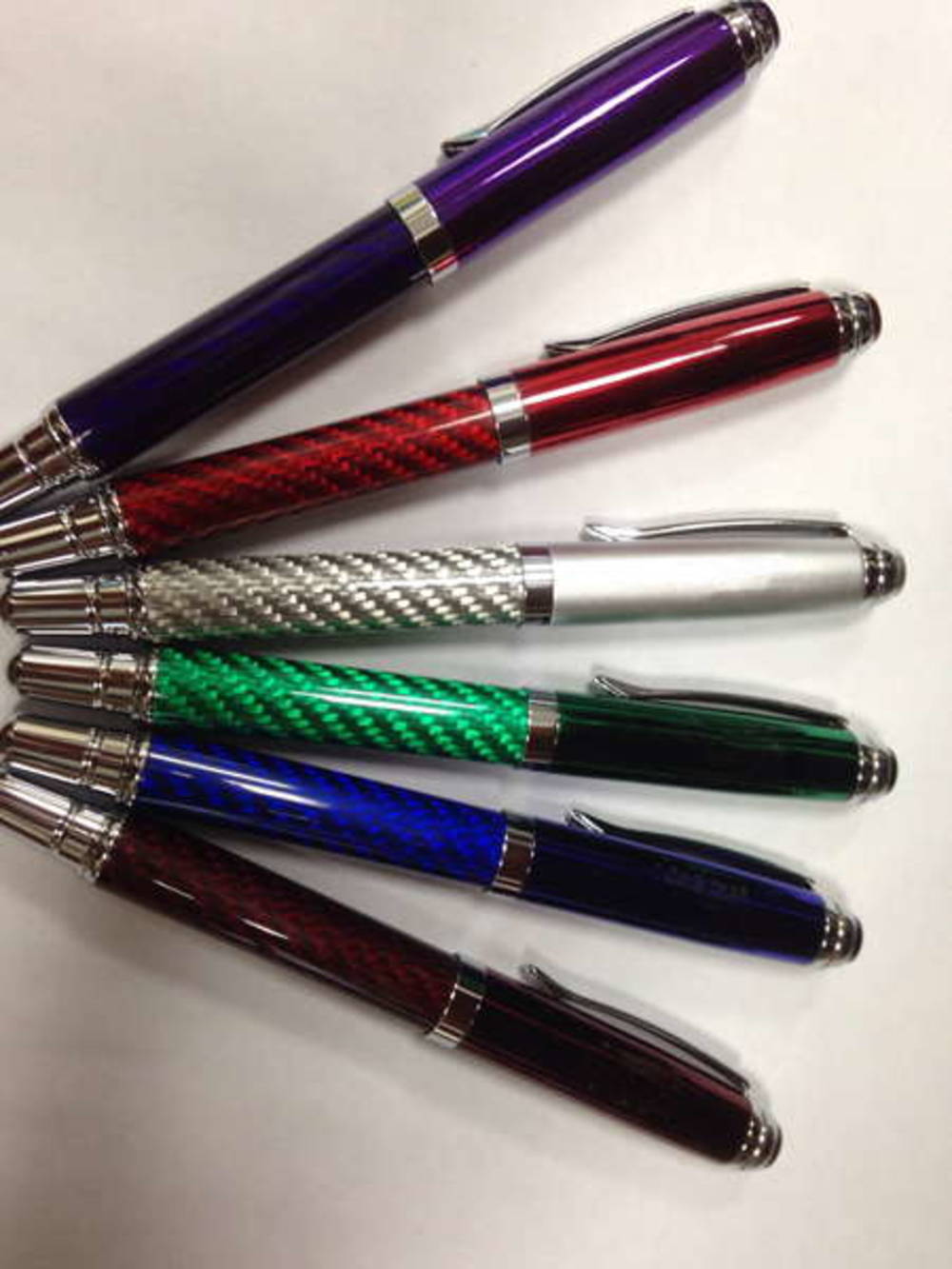

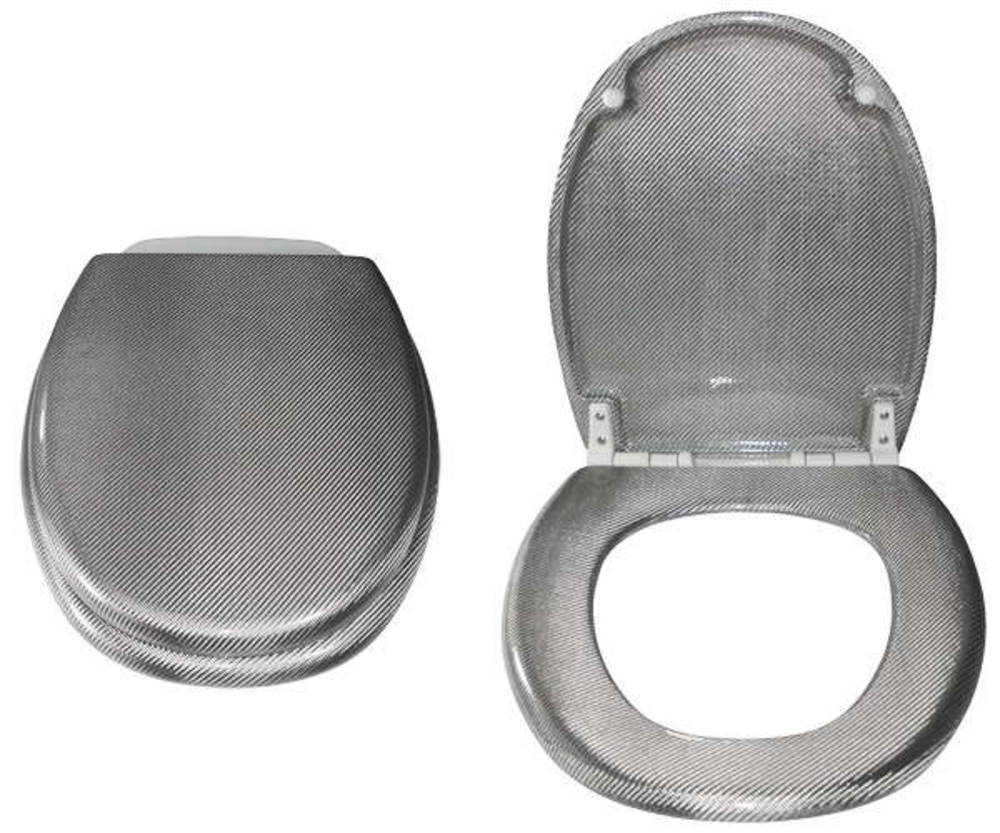

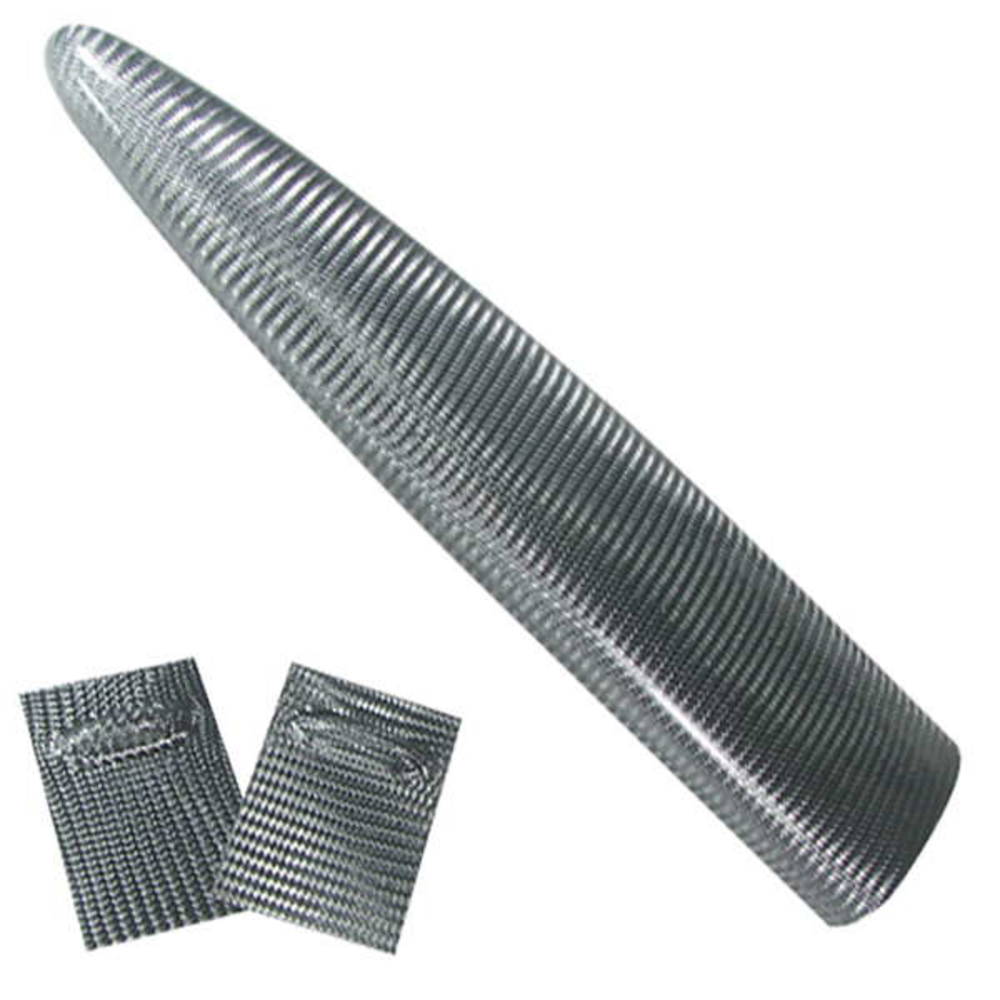

• Design- und Sichtbauteile im allgemeinen Composite-Bau

Verarbeitung

Das Gewebe eignet sich für Handlaminierverfahren, Vakuumsackverfahren und RTM. Aufgrund seiner guten Drapierbarkeit lässt es sich auch an komplexere Bauteilgeometrien anpassen.

Bei optisch hochwertigen Sichtlaminaten sollte das Gewebe möglichst spannungsfrei eingelegt werden. Lokale Verschiebungen der Fäden, Falten oder Verzerrungen der Köperstruktur bleiben nach dem Laminieren sichtbar und können die gleichmäßige Oberflächenwirkung beeinträchtigen.

Beim Zuschnitt und beim Einlegen sollte die metallische Oberfläche möglichst vor Kratzern, Knicken und Verunreinigungen geschützt werden. Gerade bei hochwertigen Sichtbauteilen können solche Stellen im fertigen Laminat deutlich hervortreten.

Für eine möglichst brillante silberfarbene Tiefenwirkung empfiehlt sich ein transparentes und möglichst farbneutrales Epoxid- oder Polyester-Laminierharz. Das Gewebe sollte gleichmäßig und vollständig benetzt werden. Ein unnötig hoher Harzüberschuss sollte insbesondere bei einer Sichtlage vermieden werden, da eine sehr harzreiche Oberfläche die textile Struktur optisch abschwächen kann.

Bei Bauteilen mit besonders hohen optischen Anforderungen empfiehlt sich vor der Serienfertigung ein Probelaminat mit dem vorgesehenen Harzsystem, Werkzeugaufbau und Fertigungsverfahren.

Technische Daten

Rechnerische Daten für Handlaminate

Für ein Handlaminat mit einem angenommenen Faservolumenanteil von 35 Vol.-% ergeben sich folgende praxisgerechte Orientierungswerte:

Die angegebenen Laminatwerte sind rechnerische Orientierungswerte. Der Berechnung liegen eine Glasfaserdichte von ca. 2,55 g/cm³ und eine typische Epoxidharzdichte von ca. 1,10 g/cm³ zugrunde. Der tatsächliche Harzverbrauch, die Laminatdicke und das Laminatgewicht hängen unter anderem vom verwendeten Harzsystem, vom Verarbeitungsverfahren, vom Verdichtungsgrad und vom tatsächlich erreichten Faservolumenanteil ab.

Verarbeitungstechnischer Hinweis

Bei diesem Gewebe steht neben seiner Funktion als textile Verstärkung insbesondere die dekorative metallische Oberfläche im Vordergrund. Für Anwendungen, bei denen definierte elektrische Leitfähigkeit, EMV-Abschirmung oder bestimmte thermische Reflexionseigenschaften gefordert werden, sollten entsprechend spezifizierte Funktionsmaterialien verwendet werden. Für diese Eigenschaften liegen für dieses Design-Glasgewebe keine definierten technischen Kennwerte vor.
