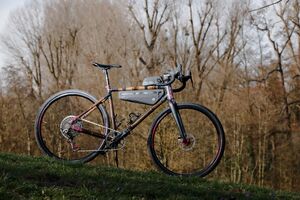

Bambus-Carbon Gravelbike

Bau eines Gravelbikes aus Bambus und Carbon

Ein Kundenprohekt von Manuel an der Woude



Bild KI-generiert



"Ich baue schon seit über 10 Jahren Bamus-Carbon Räder mit Carbon und Glasfasergewebe von Euch."

Sehen können Sie die Projekte von manuel van der Woude auf Instagramm



Über uns

Aus welchem Bereich kommt Ihr?

Wir kommen aus der Tischlerei, Innenarchitektur und dem Handwerk – verbunden mit unserer Begeisterung für den Radsport.

Wie kam es zu dieser Idee?
Ursprünglich wollten wir ein Rennrad aus massivem Holz bauen. Dabei haben wir schnell das große Potenzial von Holz erkannt und begonnen, es mit Carbon zu kombinieren.

Was bedeutet das Projekt für Euch, die Umwelt und andere Menschen?
Für uns ist es die Verbindung von Handwerk, Technik und Leidenschaft. Für die Umwelt bedeutet es den Einsatz eines nachwachsenden Rohstoffs und weniger Carbon. Anderen Menschen können wir zeigen, dass nachhaltige Materialien, individuelle Lösungen und
Innovation im Handwerk möglich sind – und vielleicht Mut machen, eigene Ideen umzusetzen.



Unser Konzept

• Unsere Holzhülle ersetzt die Negativform im Rahmenbau
• Keine Negativform, keine zusätzlichen Werkzeuge - jeder Rahmen kann individuell angepasst werden
• Holz dient gleichzeitig als Form für das Carbon und als schlagfeste Schutzschicht
• Wir verwenden nur soviel Carbon, wie für die Festigkeit nötig - Carbon-Lagen werden reduziert
• Wir verbinden High-Tech mit einem nachwachsenden Rohstoff
• Unser Ziel: Gewichtstechnisch auf Carbon-Niveau - bei höherer Schlagfestigkeit. Ob das gelingt zeigt sich beim Radmarathon

Zusätzliche Informationen zu unserem Konzept:

1. Zur Kernidee und Bauweise
   Unsere Idee ist es, die klassische Negativform überflüssig zu machen: Die äußere Hülle wird direkt aus Holz gefräst und dient gleichzeitig als Form für das Carbon. So sparen wir aufwendige Formen, Material und Energie – und schaffen einen Rahmen, der von Beginn an funktional aufgebaut ist.

2. Holz als Form und Schutz
   Das Holz übernimmt bei unserem Rahmen gleich zwei zentrale Aufgaben: Es bildet die Form für das Carbon und schützt gleichzeitig die Struktur nach außen. Dadurch entsteht eine schlagfeste Oberfläche, während das Carbon gezielt im Inneren für Festigkeit sorgt.
3. Effizienter Einsatz von Carbon
   Wir verwenden bewusst nur so viel Carbon, wie für die strukturelle Festigkeit notwendig ist. Die Form und ein Teil der Stabilität kommen aus dem Holz – so können im Vergleich zu klassischen Carbonrahmen mehrere Lagen eingespart werden.

Bau der ersten Prototypen

Tests verschiedener Wandstärken und Hölzern



Tests auf Steifigkeit, Festigkeit, Torsion, radialer Druck und Schlagfestigkeit



Planung und Konstruktion



Erstversuche der Knotenpunkte im 3D-Druck









Laminat der ersten Knotenpunkte in Holz
