Das Kohlefaservlies mit 20 g/m² verbessert die Deckwirkung und Oberflächenqualität von Faserverbundbauteilen. Es reduziert Print-Through, Pinholes und feine Unebenheiten und eignet sich für Epoxid-, Polyester- und Vinylesterharze.
Beschreibung

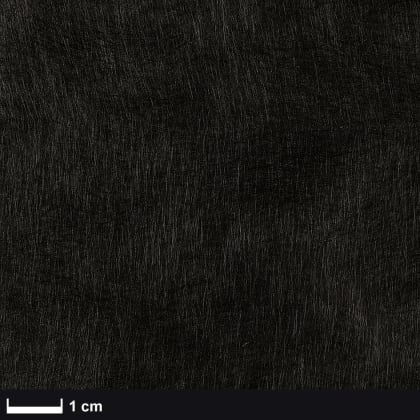

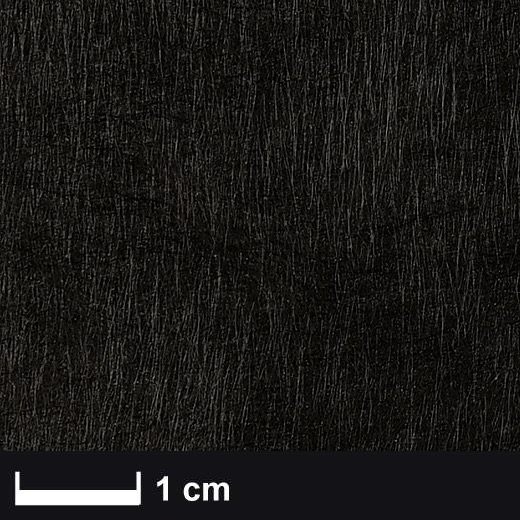

Das Kohlefaservlies 20 g/m² wird als leichte Oberflächen- und Funktionslage in Faserverbundlaminaten eingesetzt. Seine höhere Flächenmasse unterstützt eine gleichmäßige, harzreiche Deckschicht und verbessert den Ausgleich feiner Oberflächenstrukturen.
Die gleichmäßige Verteilung der kurzen Kohlefasern vermindert das Durchzeichnen der darunterliegenden Gewebe- oder Gelegestruktur (Print-Through), reduziert Pinholes und kann den Aufwand für Schleif-, Spachtel- und Polierarbeiten verringern.
Trotz der verbesserten Deckwirkung bleibt das Vlies leicht und trägt nur gering zum Bauteilgewicht bei. Es eignet sich außerdem zur Herstellung elektrisch leitfähiger oder elektrostatisch ableitfähiger Oberflächenschichten.
Vorteile
Das Kohlefaservlies verbessert die Deckwirkung, unterstützt eine gleichmäßige Harzverteilung und reduziert typische Oberflächenfehler. Gegenüber besonders leichten Vliesen bietet es einen stärkeren Oberflächenausgleich und ist bei der Verarbeitung etwas robuster.
Typische Anwendungen
Typische Einsatzgebiete sind Fahrzeugbau, Motorsport, Formen- und Werkzeugbau, Maschinenbau und Modellbau. Das Vlies eignet sich außerdem für hochwertige CFK-Oberflächen sowie leitfähige oder elektrostatisch ableitfähige Deckschichten.
Verarbeitung
Das Kohlefaservlies wird als Oberflächenlage verarbeitet und vollständig mit dem verwendeten Harzsystem getränkt. Anschließend erfolgt der Laminataufbau mit den vorgesehenen Verstärkungsfasern.
Geeignet für folgende Composite-Fertigungsverfahren:
- Handlaminieren
- Vakuuminfusion
- RTM-Verfahren
- Filament Winding
- Pultrusion
- Pressverfahren nach Prüfung der Material- und Prozesskompatibilität
Eine gleichmäßige und vollständige Tränkung ist Voraussetzung für eine hochwertige Oberfläche. Vorversuche werden empfohlen.
Technische Daten
| Flächengewicht | 20 g/m² |
| Breite | 100 cm |
| Dicke (bei 10 kPa) | 0,24 mm |
| Fasertyp | HT-Kohlefaser |
| Faserlänge | 6 und 12 mm |
| Faserdurchmesser | ca. 7 µm |
| Binder | PVA (Polyvinylalkohol) |
| Zugfestigkeit | 36 N/15 mm |
| Oberflächenwiderstand* | 4 Ω/Fläche |
| Geeignete Harzsysteme | Epoxid-, Polyester- und Vinylesterharze |
Technische Hinweise
Das Kohlefaservlies dient als Oberflächen- und Funktionslage und ersetzt keine strukturelle Verstärkung durch Gewebe, Gelege oder unidirektionale Fasern.
Der angegebene Oberflächenwiderstand wurde unter definierten Prüfbedingungen ermittelt. Die tatsächlich erreichbare elektrische Leitfähigkeit hängt vom Harzsystem, dem Laminataufbau und der elektrischen Kontaktierung ab.
*Gemessen mit einem quadratischen Vermason-Kontaktblock (75 × 75 mm) unter einer Prüflast von 1 kg.
