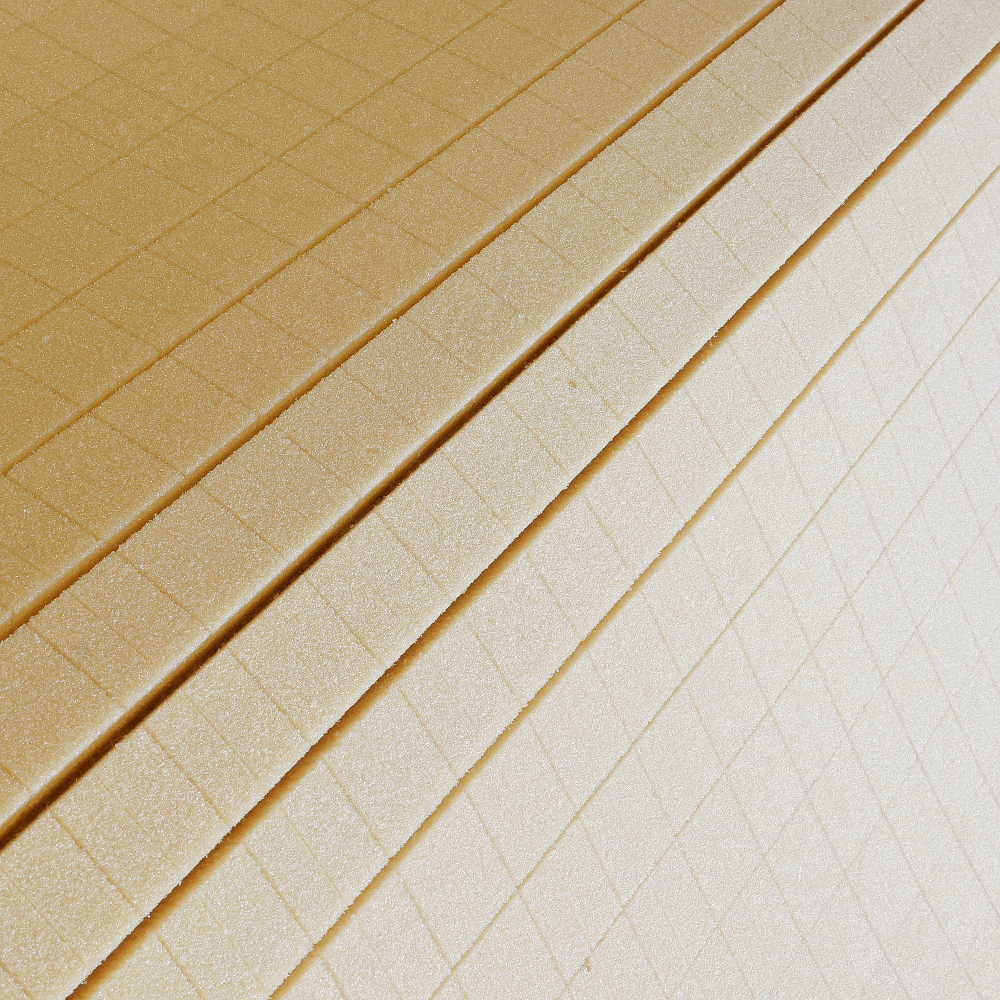

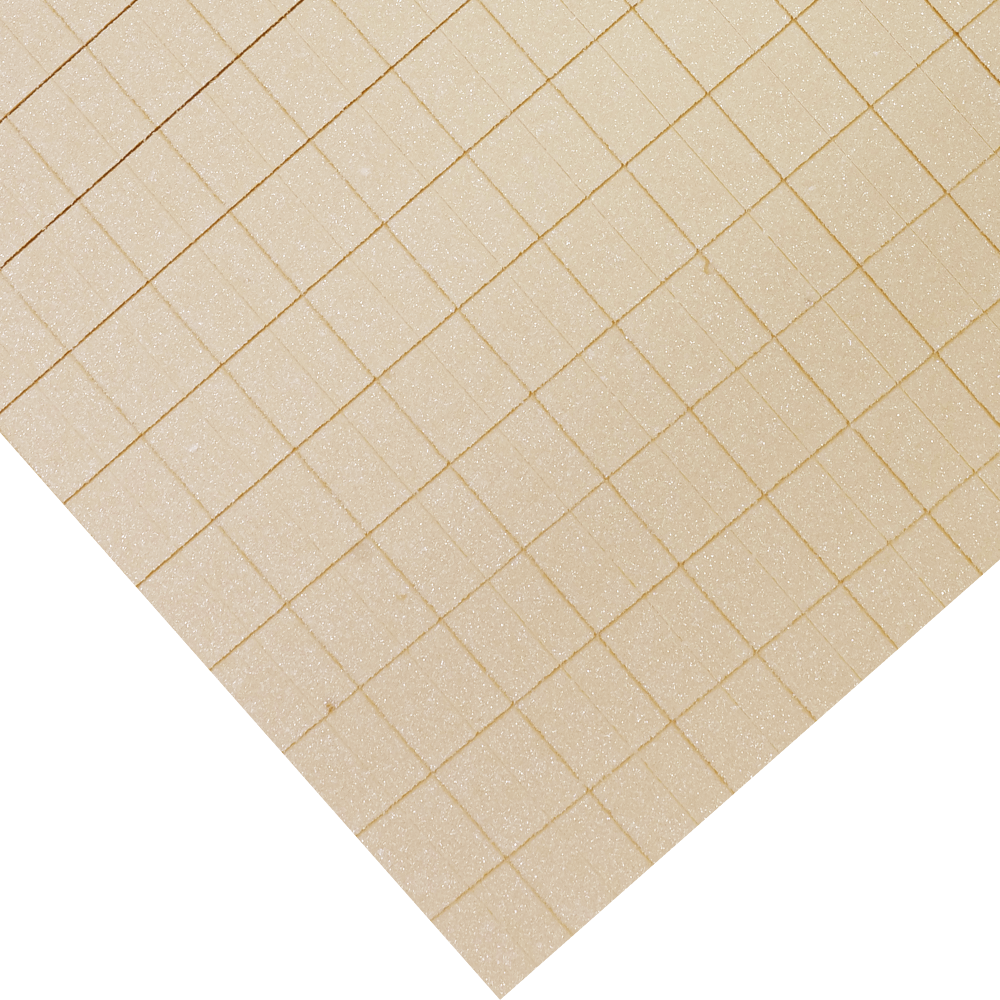

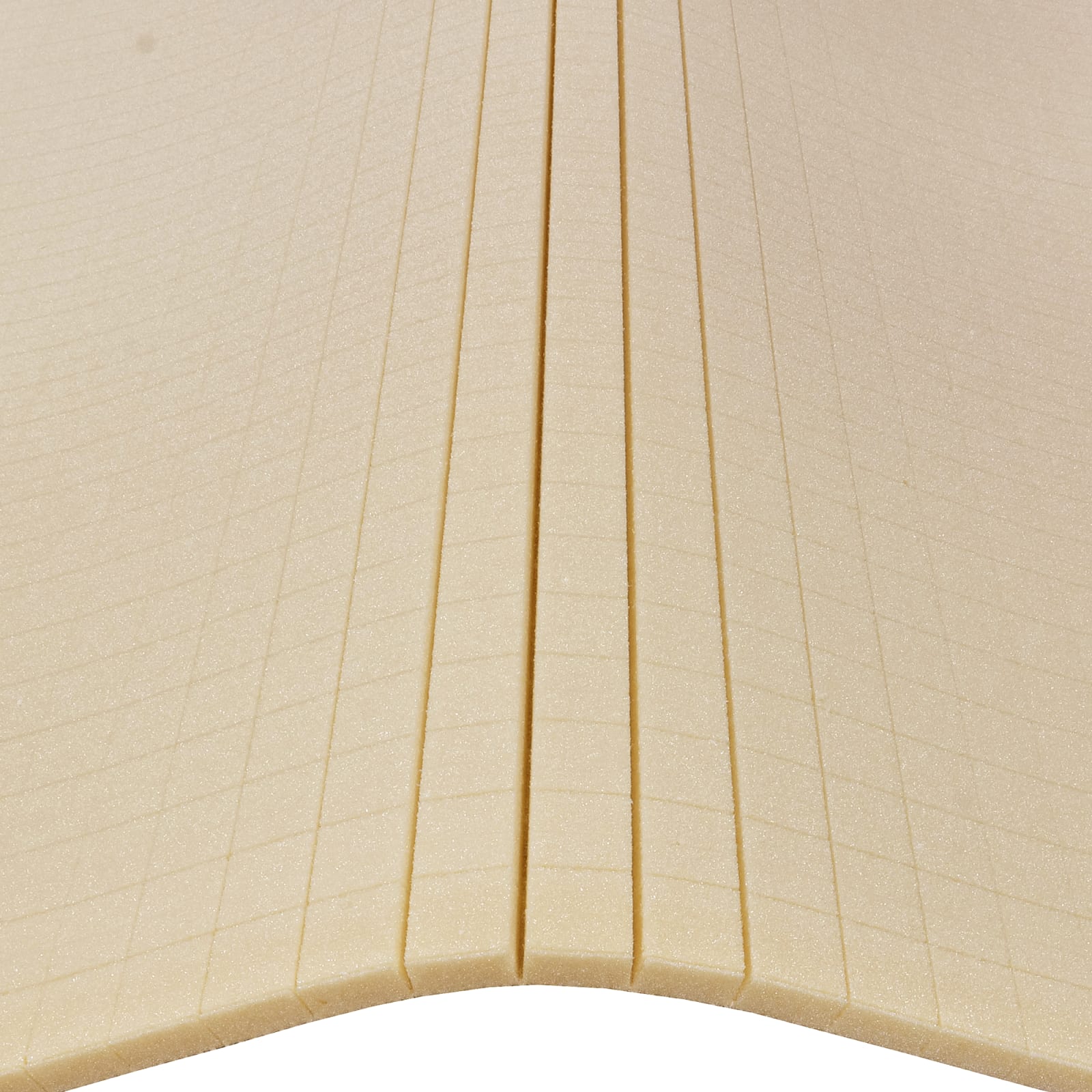

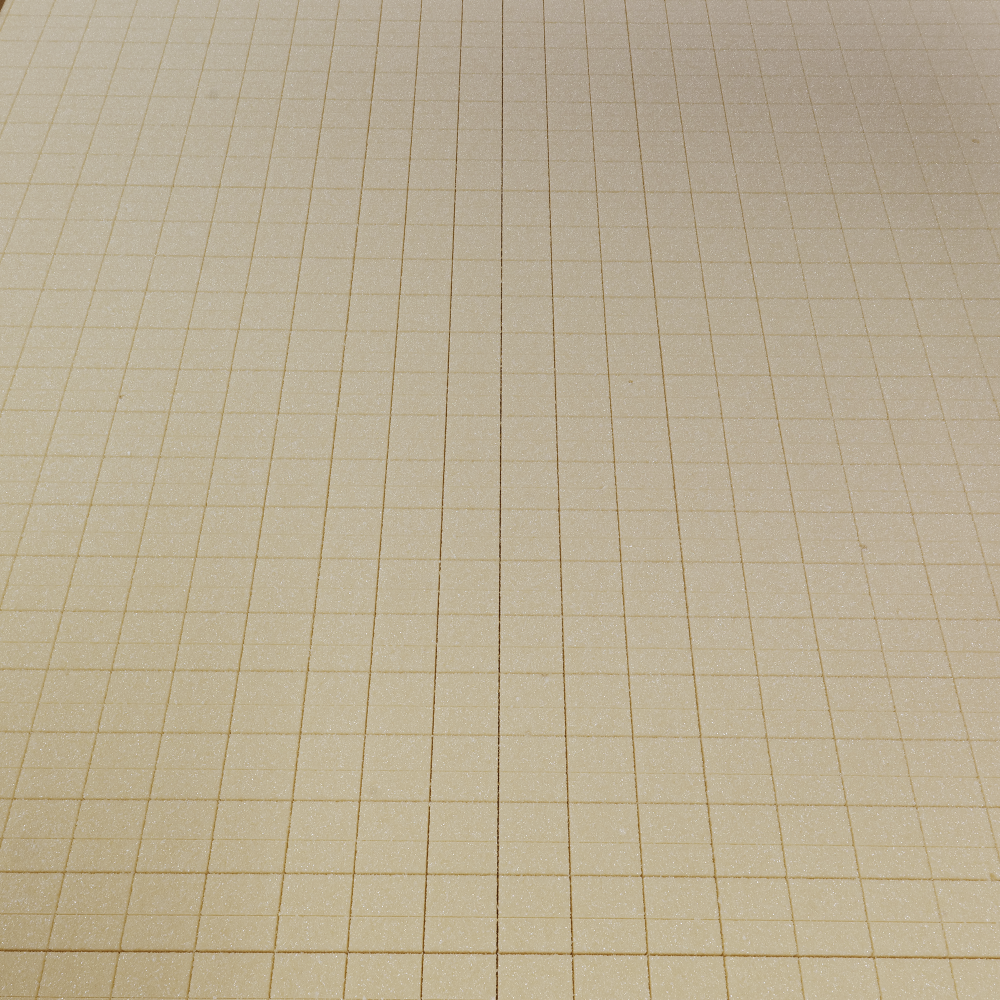

Divinycell® H80 Gitterschnitt + Nut (1220 x 813 mm)
Beim Divinycell® H80 Gitterschnitt + Nut (Q200) wurde der Gitterschnitt-Hartschaumplatte (GS30) eine beidseitig in eine Richtung verlaufende Nut als Fließhilfenersatz hinzugefügt. An der Stelle wo sich die beiden Nuten schneiden, entsteht eine Perforation, die den Harztransport zu beiden Seiten des Kerns ermöglicht.
Divinycell® H80 Gitterschnitt + Nut (Q200) erleichtert den vakuumgestützten Harztransfer in gekrümmten Formen – zuverlässig, schnell und robust.
Zur Verstärkung der Platte wird auf der gegenüberliegenden Seite der Nuten ein leichtes Glasfasergewebe verwendet.
Wichtigste Vorteile:
- Senkt Kosten
- Reduziert den Arbeitsaufwand
- Großer Prozessbereich
- Einfache und schnelle Umsetzung des gewählten Infusionsverfahrens
Maße des Gitters (GS30):
Rastermaß/Mitte-Mitte: 30 mm
Tiefe der Nut: Plattendicke abzüglich ca. 2 mm
Breite der Nut: ca. 0,9 mm
Beidseitig in eine Richtung verlaufende Nut als Fließhilfenersatz:
Rastermaß/Mitte-Mitte: 30 mm
Tiefe der Nut: ca. 3,5 mm
Breite der Nut: ca. 0,9 mm
Verarbeitung:
Vakuumpressen
Anwendung:
Deckflächen, Oberflächen, Rümpfe, äußere Schalen von Rotorblättern
Allgemeines zu Divinycell® H:
Die PVC-Hartschaumplatte Divinycell® H bietet hervorragende mechanische Eigenschaften bei geringem Gewicht.
Diese PVC-Hartschaumplatte bietet hervorragende mechanische Eigenschaften bei geringem Gewicht.
- Geringe Wasseraufnahme
- Hervorragende Schadenstoleranz
- Thermisch verformbar
- Schnell und einfach zu bearbeiten
- Gute Chemische Beständigkeit
- Exzellente Ermüdungseigenschaften
- Geringe Harzaufnahme
- Gute Temperaturbeständigkeit
- Kompatibel mit den meisten gängigen Klebstoffen und Harzsystemen
Die PVC-Hartschaumplatte Divinycell® H entspricht den
- DNV-Regeln für die Klassifizierung - Schiffe
- DNV-Regeln für die Klassifizierung - Hochgeschwindigkeits- und Leichtfahrzeuge
- DNV-Klassenprogramm DNV-CP-0084 - Typenzulassung - Sandwichkernmaterialien
---> DNV-Zulassung
Anwendung:
Divinycell® H ist weit verbreitet und hat sich in praktisch allen Anwendungsbereichen bewährt, in denen Sandwich-Composites zum Einsatz kommen, darunter in der Schifffahrt (Freizeit, Militär und Handel), im Transportwesen, in der Windenergie, im Bauwesen/Infrastruktur und in der gesamten Industrie.
Verarbeitung:
Die Dauerbetriebstemperatur beträgt typischerweise -200 ºC bis +70 ºC. Der Schaumstoff kann in Sandwichkonstruktionen für Außenanwendungen mit Außentemperaturen von bis zu +85 ºC verwendet werden.
Die maximale Verarbeitungstemperatur hängt von Zeit, Druck und Prozessbedingungen ab.
Mechanische Eigenschaften der PVC-Hartschaumplatte Divinycell® H80:
| Eigenschaft |
Testmethode |
Einheit |
|
Wert |
| Druckfestigkeit¹ |
ASTM D 1621 |
MPa |
Nominal |
1,4 |
| Minimum |
1,15 |
| Druckmodul¹ |
ASTM D1621-B-73 |
MPa |
Nominal |
90 |
| Minimum |
80 |
| Zugfestigkeit¹ |
ASTM D 1623 |
MPA |
Nominal |
2,5 |
| Minimum |
2,2 |
| Zugmodul¹ |
ASTM D 1623 |
MPa |
Nominal |
95 |
| Minimum |
85 |
| Schubfestigkeit |
ASTM C 273 |
MPa |
Nominal |
1.15 |
| Minimum |
0,95 |
|
Schubmodul
|
ASTM C 273 |
MPa |
Nominal |
27 |
| Minimum |
23 |
| Schubdehnung |
ASTM C 273 |
% |
Nominal |
30 |
| Dichte |
ISO845 |
kg |
Nominal |
80 |
Alle Werte wurden bei +23 °C gemessen
¹ Eigenschaften Senkrecht zur Ebene
Der Nominalwert ist der Durchschnittswert einer mechanischen Eigenschaft bei einer Nenndichte.
Der Minimum Wert ist der garantierte Mindestwert, den das Material unabhängig von der genauen Dichte aufweist.
Technische Eigenschaften Divinycell® H80:
| Eigenschaften¹ |
Einheit |
Wert |
| Dichtetoleranz |
% |
+9/-16% |
| Wärmeleitfähigkeit² |
W/(m-K) |
0,031 |
| Wärmeausdehnungskoeffizient |
x10-6/°C |
40 |
| Wärmeformbeständigkeit |
°C |
+125 |
| Kontinuierlicher Termperaturbereich |
°C |
-200/+70 |
| Maximale Prozesstemperatur |
°C |
+90 |
| Verlustfaktor |
- |
0.0005 |
| Dielektrizitätskonstante |
- |
1,09 |
| Poissonzahl³ |
- |
0,4 |
¹ Typische Werte
² Wärmeleitfähigkeit bei +20 °C
³ Die Standardabweichung beträgt 0,045
