Glasfasermatte 300 g/m², Breite 127 cm
Universelle Glasfasermatte für allgemeine Laminierarbeiten.
Mit ca. 0,77 mm rechnerischer Laminatdicke je Lage bietet die 300-g/m²-Qualität einen guten Kompromiss aus Schichtaufbau, Harzaufnahme und Handhabung – die vielseitige Standardqualität für zahlreiche GFK-Anwendungen.
Glasfasermatte 300 g/m²

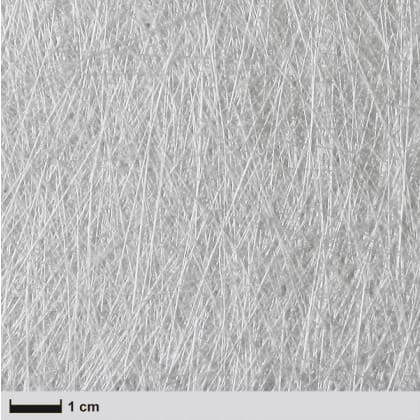

Pulvergebundene Glasfasermatte aus geschnittenen, regellos angeordneten Glasfasern. Die Faseranordnung sorgt für eine weitgehend richtungsunabhängige Verstärkung in der Fläche. Die Matte lässt sich gut tränken und eignet sich besonders für das klassische Handlaminierverfahren.
Mit 300 g/m² ist diese Ausführung die universelle Qualität innerhalb der Produktreihe. Sie verbindet einen zügigen Laminataufbau mit guter Handhabung und eignet sich für die meisten allgemeinen Laminierarbeiten, beispielsweise für Formen, Behälter, Verkleidungen, Boots- und Fahrzeugteile sowie Reparaturen.
Wann ist 300 g/m² die richtige Wahl?
- als universelle Glasmatte für allgemeine Laminierarbeiten
- für mittlere Laminatdicken
- für Formen, Verkleidungen, Behälter und Reparaturen
- für einen guten Kompromiss zwischen Handhabung und zügigem Schichtaufbau
- wenn weder besonders feiner noch besonders schneller Dickenaufbau erforderlich ist
Welche Glasmatte soll ich wählen?
| Flächengewicht | Laminatdicke je Lage* | Empfehlung |
| Glasmatte 225 g/m² ansehen → | ca. 0,58 mm | Dünnere Laminate, fein abgestufter Schichtaufbau, kleinere Bauteile und Reparaturen |
| 300 g/m² | ca. 0,77 mm | Universelle Standardqualität für allgemeine Laminierarbeiten |
| Glasmatte 450 g/m² ansehen → | ca. 1,15 mm | Größere Laminatdicken und schneller Materialaufbau mit weniger Lagen |
* Rechnerischer Wert bei 15 Vol.-% Faseranteil. Die tatsächlich erreichte Laminatdicke kann abhängig von Harzmenge, Verarbeitung und Verdichtung abweichen.
Verarbeitungstipps
Das Harz zunächst gleichmäßig auf den Untergrund auftragen, die zugeschnittene Matte auflegen und anschließend vollständig mit Harz durchtränken. Die Matte wird beim Tränken weich und lässt sich an die Bauteilkontur anlegen.
Lufteinschlüsse sorgfältig mit Pinsel oder Entlüftungsroller herausarbeiten. Mehrere Lagen können nass in nass aufgebaut werden. Bei dickeren Laminaten auf eine vollständige Durchtränkung achten und unnötigen Harzüberschuss vermeiden.
Tipp: Glasmatten benötigen aufgrund ihres vergleichsweise niedrigen Faservolumenanteils deutlich mehr Harz als Glasgewebe. Bei größeren Flächen deshalb besser mehrere kleinere Harzansätze nacheinander anmischen.
Geeignete Harzsysteme
Geeignet für Polyester- und Vinylesterharze sowie für geeignete Epoxidharzsysteme. Bei Epoxidharzen kann die Wirkung des Mattenbinders anders ausfallen als bei Polyesterharzen; dadurch kann die Drapierfähigkeit geringer sein.
Künstlerische Anwendungen
Auch für künstlerische und dekorative Projekte lassen sich Glasfasermatten sehr gut einsetzen, beispielsweise wenn die charakteristische Faserstruktur bewusst sichtbar bleiben soll. Für solche Anwendungen empfehlen wir das hochtransparente Epoxydharz HT 2 + Härter HT 2 (Bestell-Nr. 105100). Es eignet sich besonders für Anwendungen, bei denen eine möglichst klare und transparente Harzmatrix gewünscht ist.
Technische Daten
- Flächengewicht: 300 g/m²
- Breite: 127 cm
- Faserlänge: 50 mm
- Garnfeinheit: 30 tex, spinngeteilt
- Bindung: pulvergebunden
Rechnerische Laminatdaten
Bei 15 Vol.-% Faseranteil:
Laminatdicke je Lage: ca. 0,77 mm
Harzverbrauch: ca. 751 g/m²
Laminatgewicht: ca. 1.051 g/m²
