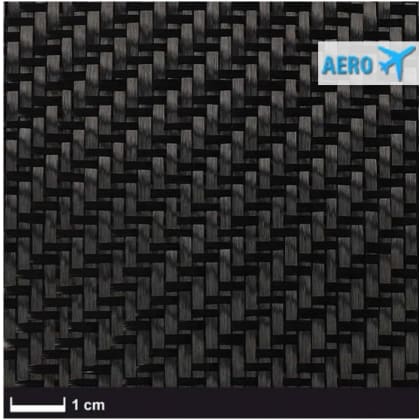

Kohlegewebe 160 g/m² (Style 442-5 Aero, Köper), Breite 100 cm

Style 442-5 Aero besteht aus Tenax® HTA 40 oder Pyrofil™ TR30S Kohlenstofffasern nach Werkstoffleistungsblatt WL 8.3611. Die 2/2-Köperbindung ermöglicht eine gute Anpassung an gewölbte Formen und dreidimensionale Bauteilkonturen. Mit 160 g/m² eignet sich das Gewebe für leichte, formangepasste CFK-Laminate und Sichtbauteile mit charakteristischem Köpermuster.

Technische Daten

Typische Anwendungen

• CFK-Schalen, Verkleidungen und technische Abdeckungen mit gewölbten Konturen
• Motorsport- und Fahrzeugbauteile, beispielsweise Karosserieteile und Luftführungen
• Drohnen-, UAV- und Flugmodellbau
• Boots- und Sportgerätebau sowie leichte Formbauteile
• Sandwichdeckschichten auf geeigneten Kernwerkstoffen
• Technische Gehäuse und Carbon-Sichtbauteile mit Köperstruktur

Eigenschaften und Verarbeitung

Die 2/2-Köperbindung besitzt weniger Fadenverkreuzungen als eine Leinwandbindung. Dadurch lässt sich das Gewebe leichter an Radien, gewölbte Formoberflächen und komplexere Bauteilgeometrien anpassen. Die gleichmäßige Fadenzahl in Kett- und Schussrichtung ermöglicht eine ausgewogene Verstärkung in beiden Hauptrichtungen. Das diagonale Köpermuster eignet sich außerdem für dekorative Carbon-Sichtoberflächen.

Das Gewebe lässt sich mit geeigneten Epoxid-Laminierharzsystemen verarbeiten. Beim Zuschnitt und Einlegen ist auf eine gleichmäßige Faserorientierung zu achten, da Köpergewebe leichter zu Fadenverschiebungen neigen als Leinwandgewebe. Eine sorgfältige Faserbenetzung und Entlüftung ist insbesondere bei mehrlagigen Laminataufbauten wichtig.

Rechnerische Daten für Handlaminate mit 35 Vol.-% Fasern
