Extrem leichtes 1k-Kohlegewebe mit nur 68 g/m² – für hochfeste, besonders dünne CFK-Laminate und anspruchsvollen Leichtbau.

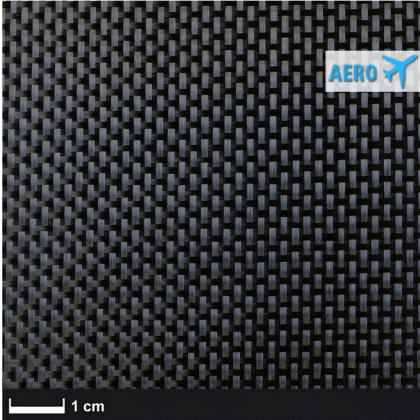

Style 493 wird aus feinem TORAYCA® T300B 1k-Kohlenstofffasergarn gefertigt. Die ausgewogene Leinwandbindung mit 5 × 5 Fäden/cm ergibt ein feines, stabiles Gewebebild und ermöglicht Laminatlagen von rechnerisch nur ca. 0,11 mm Dicke. Ideal für Modellbau, leichte Sandwichkonstruktionen und Bauteile, bei denen jedes Gramm zählt.
WERKSTOFF NACH LUFTFAHRTNORM
Das Kohlegewebe Style 493 gehört mit 68 g/m² zu den besonders leichten klassischen Carbongeweben. Verarbeitet wird hochwertiges TORAYCA® T300B Kohlenstofffasergarn mit einer Garnfeinheit von 67 tex beziehungsweise 1.000 Filamenten je Faserbündel (1k).
Die feinen 1k-Garne ermöglichen einen sehr dünnen Laminataufbau und ein entsprechend feines Gewebebild. In Kette und Schuss werden jeweils 5 Fäden/cm eingesetzt, wodurch ein symmetrischer Gewebeaufbau mit gleichmäßiger Faserverteilung in beiden Hauptrichtungen entsteht.
Durch das geringe Flächengewicht lässt sich die Verstärkung besonders fein dosieren. Das ist ein wesentlicher Vorteil bei leichten Sandwichbauteilen, dünnen CFK-Schalen und Modellbaukonstruktionen, bei denen hohe spezifische Festigkeit und Steifigkeit bei möglichst geringem Gewicht gefordert sind.
| Style | 493 |
| Faser | TORAYCA® T300B 1000-50B |
| Garnfeinheit | 67 tex (1k) |
| Flächengewicht | 68 g/m² ± 3 g/m² |
| Webart | Leinwand 1/1 |
| Fadenzahl Kette | 5,0 Fd./cm |
| Fadenzahl Schuss | 5,0 Fd./cm |
| Dicke, trocken | ca. 0,10 mm |
| Breite | 100 cm |
Vorteile des Gewebes
- extrem geringes Flächengewicht von nur 68 g/m²
- feines TORAYCA® T300B 1k-Kohlenstofffasergarn
- sehr dünne CFK-Laminatlagen möglich
- symmetrischer Faseraufbau in Kette und Schuss
- stabile Leinwandbindung für präzises Zuschneiden und Positionieren
- ideal für konsequenten Leichtbau und Sandwichkonstruktionen
Anwendungsgebiet
Style 493 eignet sich besonders für leichte und hochbelastbare CFK-Strukturen, bei denen die Verstärkung möglichst dünn aufgebaut werden soll. Mit rechnerisch nur etwa 0,11 mm Laminatdicke je Lage können Wandstärken und lokale Verstärkungen sehr fein abgestuft werden.
Das niedrige Flächengewicht macht das Gewebe insbesondere für leichte Schalen und Sandwichbauteile interessant. Decklagen lassen sich mit geringem Gewicht aufbauen, während die Carbonfasern hohe spezifische mechanische Eigenschaften ermöglichen.
Typische Anwendungen:
- Flug- und Modellbau
- leichte CFK-Schalen und Verkleidungen
- Sandwichbauteile
- hochfeste dünne Decklagen
- gewichtssensible Sportgeräte
- leichte technische CFK-Bauteile
- lokale Verstärkungen mit geringer zusätzlicher Dicke
Geeignete Harzsysteme
Für hochwertige CFK-Laminate empfehlen sich geeignete niedrigviskose Epoxid-Laminierharzsysteme. Sie ermöglichen eine gleichmäßige Benetzung der feinen 1k-Faserbündel und unterstützen einen kompakten, gleichmäßigen Laminataufbau.
Bei Luftfahrtanwendungen sind das jeweils spezifizierte beziehungsweise zugelassene Harzsystem, der vorgeschriebene Laminataufbau sowie die entsprechenden Verarbeitungs-, Aushärte- und Dokumentationsvorgaben einzuhalten.
Rechnerische Daten für Handlaminate mit 35 Vol.-% Fasern
| Harzverbrauch | ca. 82 g/m² |
| Laminatdicke | ca. 0,11 mm |
| Laminatgewicht | ca. 150 g/m² |
Vorteile der Breite 100 cm
Die Breite von 100 cm bietet bei einem nur 68 g/m² leichten 1k-Gewebe eine gute Balance zwischen Flächenabdeckung und sicherer Handhabung. Sie ermöglicht größere zusammenhängende Zuschnitte und bleibt gleichzeitig beim Positionieren des sehr leichten Gewebes gut kontrollierbar.
Technische Hinweise
Leinwandbindung
Die regelmäßige 1/1-Verkreuzung von Kett- und Schussfäden verleiht dem sehr leichten Gewebe eine vergleichsweise stabile Struktur und gute Schiebefestigkeit. Dadurch lässt es sich sauber zuschneiden und verzugsarm positionieren.
Feines 1k-Garn
TORAYCA® T300B mit 67 tex besteht aus 1.000 Einzelfilamenten je Faserbündel. Das ermöglicht die Herstellung des sehr feinen 68-g/m²-Gewebes und besonders dünner CFK-Laminatlagen.
Faserverteilung
Mit identischem Garn und jeweils 5,0 Fäden/cm in Kette und Schuss besitzt Style 493 einen symmetrischen Gewebeaufbau mit gleichmäßiger Verstärkung in beiden Hauptrichtungen.
Handhabung
Sehr leichte Kohlegewebe sollten beim Zuschneiden und Einlegen sorgfältig behandelt werden. Eine saubere Zuschnittunterlage und kontrolliertes Positionieren helfen, Fadenverschiebungen und Verzug zu vermeiden.
Luftfahrtanwendungen
Das Gewebe ist als Werkstoff nach Luftfahrtnorm ausgewiesen. Für das fertige Bauteil sind zusätzlich das spezifizierte Harzsystem, der vorgeschriebene Laminataufbau sowie die jeweiligen Prozess-, Zulassungs- und Dokumentationsanforderungen maßgeblich.
