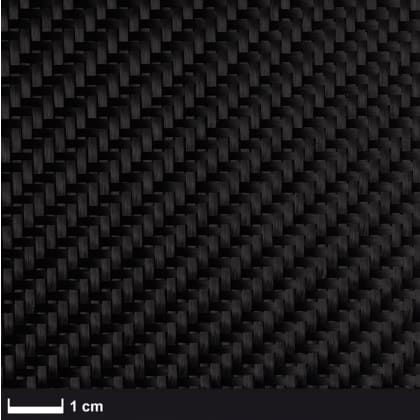

Kohlegewebe 200 g/m² (Style 452-5 Aero) aus hochfesten 3k-Kohlenstofffasern in 2/2-Köperbindung.
Gut drapierbares Verstärkungsgewebe für anspruchsvolle CFK-Bauteile mit gekrümmten Konturen und hochwertige Carbon-Sichtoberflächen.
WERKSTOFF NACH LUFTFAHRTNORM
Style 452-5 Aero besteht aus hochfesten Kohlenstofffasern nach WL 8.3611 und entspricht der Luftfahrtspezifikation DIN 65147 / WL 8.3520.80. Die 2/2-Köperbindung mit 5 Fäden/cm in Kett- und Schussrichtung ermöglicht eine gute Anpassung an Radien und dreidimensionale Bauteilkonturen. Das Gewebe eignet sich für tragende CFK-Laminate und Sichtbauteile mit gleichmäßigem Köpermuster.
Technische Daten
| Gewebetyp |
Style 452-5 Aero |
| Fasertyp |
Tenax® HTA 40, Torayca® T300 oder Pyrofil™ TR30S (HT, 3k) |
| Garnfeinheit |
200 ± 4 tex |
| Flächengewicht |
200 g/m² (R&G-Nennwert); 204 ± 8 g/m² (ECC-Spezifikation) |
| Bindung |
Köper 2/2 |
| Fadenzahl Kette / Schuss |
5,0 ± 0,2 / 5,0 ± 0,2 Fäden/cm |
| Trockendicke |
ca. 0,38 mm (Richtwert) |
| Gewebebreite |
100 cm (± 1 cm) |
| Faserdichte |
1,80 ± 0,05 g/cm³ |
| Faser-Zugfestigkeit |
mind. 3.750 MPa (WLB-Spezifikation) |
| Faser-Zugmodul |
238 ± 4 GPa (WLB-Spezifikation) |
| Faserspezifikation |
WL 8.3611 |
| Luftfahrtspezifikation |
DIN 65147 / WL 8.3520.80 |
Typische Anwendungen
- Struktur- und Verkleidungsbauteile im Flugzeugbau bei entsprechender Bauteilfreigabe
- CFK-Rumpfschalen, Tragflächenbauteile und Verkleidungen im Flugmodell- und UAV-Bau
- Motorsport- und Fahrzeugbau, beispielsweise Karosserieteile und Luftführungen
- Boots- und Schiffbau sowie leichte Sportgerätekonstruktionen
- Sandwichdecklagen und CFK-Schalen mit gekrümmten Konturen
- Technische Gehäuse und Carbon-Sichtbauteile mit Köperstruktur
Eigenschaften und Verarbeitung
Die 2/2-Köperbindung besitzt weniger Fadenverkreuzungen als eine Leinwandbindung. Dadurch lässt sich das Gewebe leichter an gewölbte Formoberflächen, Radien und komplexere Bauteilgeometrien anpassen. Die gleichmäßige Fadenzahl in Kett- und Schussrichtung ermöglicht eine ausgewogene Verstärkung in beiden Hauptrichtungen.
Für hochwertige CFK-Laminate eignen sich Epoxid-Laminierharzsysteme mit guter Faserbenetzung. Beim Zuschneiden und Positionieren ist auf die Faserorientierung zu achten, da das nicht schiebeverfestigte Köpergewebe zu Fadenverschiebungen neigt. Eine vollständige Durchtränkung und sorgfältige Entlüftung sind besonders bei mehrlagigen Laminataufbauten wichtig.
Für Luftfahrtanwendungen müssen zusätzlich die vorgeschriebenen Harzsysteme, Herstellungsverfahren und Bauteilfreigaben berücksichtigt werden. Die Werkstoffspezifikation allein stellt keine Zulassung des fertigen Bauteils dar.
Materialauswahl
Für formstabile Zuschnitte oder eine thermische Vorformung steht das schiebeverfestigte Kohlegewebe Style 452-5 Aero zur Verfügung. Dessen einseitiger EP-Binder stabilisiert den Fadenverband. Die hier angebotene Ausführung ohne zusätzlichen Schiebefest-Binder eignet sich für die konventionelle Nasslaminierung und bietet die freie Drapierbarkeit des Köpergewebes.
Rechnerische Daten für Handlaminate mit 35 Vol.-% Fasern
| Rechnerischer Harzbedarf |
ca. 241 g/m² |
| Rechnerische Laminatdicke |
ca. 0,32 mm |
| Rechnerisches Laminatgewicht |
ca. 441 g/m² |
