Kohlegewebe 200 g/m² (Style 452-5-Aero, Köper, schiebefest), Breite 100 cm

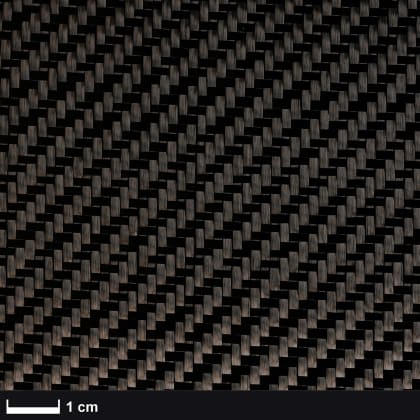

Das Gewebe besteht aus hochfesten 3k-Kohlenstofffasern mit 5 Fäden/cm in Kett- und Schussrichtung. Der einseitig aufgetragene EP-Binder stabilisiert den Fadenverband, verhindert weitgehend das Ausfransen der Schnittkanten und erleichtert das Positionieren mehrlagiger Zuschnitte. Durch Wärmeeinwirkung lässt sich das Gewebe vor der Harztränkung an die gewünschte Bauteilkontur anformen.

Technische Daten

Typische Anwendungen

• Formstabile Zuschnitte und vorgeformte Verstärkungslagen für CFK-Bauteile
• Carbon-Sichtbauteile, Verkleidungen und Karosserieelemente im Motorsport
• Rumpfschalen, Tragflächenbauteile und Verkleidungen im Flugmodell- und UAV-Bau
• CFK-Schalen und technische Abdeckungen im Boots- und Sportgerätebau
• Mehrlagige Laminataufbauten mit genauer Positionierung der Gewebezuschnitte

Eigenschaften und Verarbeitung

Die einseitige Schiebeverfestigung verhindert weitgehend das Verschieben einzelner Fäden beim Zuschneiden und Handhaben. Der EP-Binder kann durch Wärme aktiviert werden, um das Gewebe in einem beheizten Presswerkzeug vorzuformen oder auf einem geeigneten Untergrund vorzufixieren. Die Vorformung ersetzt nicht die anschließende vollständige Tränkung mit Laminierharz.

Bei der Handlaminierung ohne thermische Aktivierung des Binders muss die glatte, binderfreie Seite zur späteren Sichtoberfläche beziehungsweise zur entsprechenden Formoberfläche zeigen. Die punktförmigen Binderaufträge können sonst die flächige Auflage behindern und kleine Lufteinschlüsse verursachen. Für die Verarbeitung eignen sich geeignete Epoxid-Laminierharzsysteme; auf vollständige Faserbenetzung und Entlüftung achten.

Materialauswahl

Das Kohlegewebe Style 452-5 Aero ohne Schiebeverfestigung ist die Alternative für die konventionelle Nasslaminierung ohne zusätzlichen Binderauftrag. Die schiebeverfestigte Ausführung ist besonders vorteilhaft, wenn Zuschnitte ihre Faserorientierung behalten sollen oder eine thermische Vorformung vorgesehen ist.

Rechnerische Daten für Handlaminate mit 35 Vol.-% Fasern

Die folgenden R&G-Rechenwerte beziehen sich auf das Carbon-Basisgewicht von 200 g/m². Der zusätzliche EP-Binder ist nicht eingerechnet.
