Auswahlhilfe Glasgewebe

    Gewicht Breite Webart Finish
    25 g/m2 110 cm Leinwand Interglas FE 600/800
    25 g/m2 127 cm Leinwand Interglas FE 600/800
    49 g/m2 110 cm Leinwand Interglas FE 600/800
    49 g/m2 127 cm Leinwand Interglas FE 600/800
    55 g/m2 97,5 cm Leinwand Interglas FE 600/800
    80 g/m2 100 cm Leinwand Silan
    80 g/m2 AERO 100 cm Leinwand Interglas FK 144
    80 g/m2 100 cm Köper Interglas FK 144
    105 g/m2 100 cm Köper Interglas FK 144
    160 g/m2 100 cm Köper Silan
    163 g/m2 AERO 100 cm Köper Interglas FK 144
    163 g/m2 AERO 130 cm Leinwand Interglas FK 144
    200 g/m2 AERO 100 cm Köper Interglas FK 144
    220 g/m2 AERO 100 cm Leinwand Interglas FK 144
    280 g/m2 AERO 100 cm Köper Interglas FK 144
    280 g/m2 100 cm Köper Silan
    280 g/m2 100 cm Köper, schwarz Interglas FK 803
    280 g/m2 100 cm Leinwand Interglas FK 144
    296 g/m2 AERO 100 cm Atlas Interglas FK 144
    390 g/m2 AERO 100 cm Köper Interglas FK 144
    425 g/m2 AERO 100 cm Leinwand Interglas FK 144
    580 g/m2 100 cm Köper Silan
    600 g/m2 100 cm Leinwand Interglas FK 144





    Thermische Eigenschaften

    Textilglas ist unbrennbar. Werden jedoch Gewebe mit organischen Mitteln ausgerüstet, so wird das Brandverhalten verändert. Es muß dann die Brennbarkeitsbeurteilung am Endprodukt erfolgen. Textilglasgewebe haben eine hohe Restfestigkeit nach Temperaturbeaufschlagung.

    Restzugfestigkeit von Geweben aus E-Glas nach 24-stündiger Lagerung

    Temperatur (°C)

    Restzugfestigkeit (%)
    nach 24-stündiger Lagerung

     > 200 100
    200 98
    300 82
    400 65
    500 46
    600 14
    700 -



    Chemische Eigenschaften

    Glas ist gegen Öle, Fette und Lösungsmittel beständig und zeigt eine gute Beständigkeit gegen Säuren und Laugen bis zu pH-Werten von 3 - 9. Säuren lösen bestimmte Atome aus der Glasoberfläche heraus, was zu einer Versprödung führt. Laugen tragen die Glasoberfläche langsam ab.

    Essigsäure bis 15 %
    Salpetersäure < 30 %
    Salzsäure 15 - 30 %
    Schwefelsäure < 30 %
    Ammoniak 15 - 30 %
    Natronlauge < 30 %
    Chlorwasserstoff (nach 30 Minuten) 25 %

    Glasfilamentgewebe

    Beim Weben sind die in der Textiltechnik üblichen Bindungsarten möglich, meistens Leinwand, Köper und Atlas. Die Eigenschaften werden von der Bindungsart, Garnfeinheit und Einstellung (Fadenzahl/cm) bestimmt.

    Alle Gewebe für die Kunststoffverstärkung sind mit speziellen Haftvermittlern imprägniert:

    Silangewebe besitzen eine gute Festigkeit; sie eignen sich für Polyester- und Epoxydharze.
    Gefinishte Gewebe sind mit modifizierten Silanschlichten ausgerüstet. Sie fühlen sich leicht klebrig an, tränken sich schnell mit Harz, sind sehr anschmiegsam und fransen beim Schneiden kaum aus.

    R&G führt gefinishte Markengewebe von Interglas-Technologies.
    Die meisten Produkte sind nach den Werkstoffleistungsblättern (WLB) für den Bau von Flugzeugen qualifiziert. Als Matrix wird hauptsächlich Epoxidharz verwendet. Gute Festigkeitswerte können jedoch auch mit Polyester-, Vinylester-und Phenolharzen erreicht werden.

    Finish´s mit Luftfahrtzulassung
    FK800 basiert auf Aminosilan und hat einen festeren Griff und ist in der Verarbeitung stabiler und steifer.
    FK144 basiert auf Chrom 3 und hat einen weichen Griff und eine sehr hohe Drapierbarkeit.

    Beide Finish`s sind für die gebräuchlichen Harze einsetzbar und haben sehr gute Festigkeiten im Laminat, ebenso haben beide die Luftfahrtzulassung. Es ist eher von der Weiterverarbeitung des Gewebes abhängig, welche der genannten Eigenschaften bevorzugt werden.

    Warum gefinishte Glasgewebe?

    Glasfilamentgarne werden vom Faserhersteller mit einer Textilschlichte versehen, um das Garn während der Verarbeitungsprozesse (Zetteln, Weben) zu schützen. Diese Schlichte besteht aus Stärke und Ölen und wirkt einer Haftung zwischen Faser und Harz entgegen.
    Um eine gute Haftung zu erreichen, wird die Textilschlichte von CS-Interglas-Geweben entfernt und das Gewebe nachfolgend mit einem Haftvermittler (Finish) beschichtet. Bei den Haftvermittlern handelt es sich meist um modifizierte Silane, die an das Matrixmaterial angepaßt wurden. Die Verarbeitungseigenschaften der Gewebe wie Drapierbarkeit und Tränkverhalten werden in einem zweiten Finish-Prozess nochmals deutlich verbessert.
    Einen Kompromiß zwischen Textilschlichte und Finish stellt die Silanschlichte dar. Der Faden ist hierbei mit einer Schlichte versehen, die haftvermittelndes Silan sowie Gleit- und Schmiermittel als Verarbeitungshilfe enthält. Die Eigenschaften in den textilen Prozessen sind zwar schlechter als diejenigen der Textilschlichte, jedoch erübrigt sich eine Nachbehandlung nach dem Weben.

    Verarbeitung

    Gefinishte Gewebe sind weicher und geschmeidiger. Beim Laminieren ist die Tränkung besser und die Tränkgeschwindigkeit bedeutend höher. Glasklare Laminate sind daher nur mit gefinishten Geweben zu erreichen.

    Festigkeitseigenschaften

    Die Haftung der gefinishten Gewebe am Harz ist besser als die von Geweben mit Silanschlichte und bedeutend besser als die von Geweben mit Textilschlichte, besonders nach der Einwirkung von Feuchtigkeit. Eine Trübung von Laminaten aus textilgeschlichteten und silangeschlichteten Geweben unter Feuchtigkeitseinwirkung verdeutlicht die gestörte Haftung. Ein Maß für die Güte der Haftung ist die interlaminare Scherfestigkeit (ILS). Aber nicht nur die Scherfestigkeit, sondern auch die Zugfestigkeit wird von der Haftung beeinflußt, da die Verteilung einer eingeleiteten Zugkraft auf die Einzelfasern Schubkräfte verursacht. Die Zugfestigkeit von Silangeweben ist etwas besser (ohne Feuchtigkeit) als bei gefinishten Geweben.

    Zusammenfassung

    Laminate aus gefinishten Geweben sind in Zugfestigkeit und interlaminarer Scherfestigkeit Laminaten aus Geweben mit Textilschlichte deutlich überlegen. Insbesondere zeigt sich die Überlegenheit in der interlaminaren Scherfestigkeit, die nicht nur die Haftung der einzelnen Gewebelagen untereinander bewertet, sondern auch eine Kennzahl für die Lebensdauer unter Belastung darstellt.
    Die etwas bessere Zugfestigkeit von Laminaten aus silangeschlichteten Geweben ist in der Praxis meist ohne Bedeutung, da reine Zugbeanspruchung nur selten auftritt und ein Versagen sehr oft durch Delamination und Feuchtigkeitseinflüsse entsteht.

    Gefärbte / metallisierte Garne

    Durch eine spezielle Oberflächenbehandlung lassen sich Glasfasern "einfärben". Schwarz eingefärbte Glasgewebetype, die sich kostensparend als zweite Schicht für Kohlefaser-Sichtlaminate (Carbon-Design) verwenden lassen. Eine weitere Designvariante sind metallisierte Oberflächen.


    Rovings - mehr als nur Verstärkung beim Profilziehen

    Textilglasrovings bestehen aus einem oder aus einer bestimmten Anzahl fast parallel liegender Glasspinnfäden, die ohne Drehung zu einem Strang zusammengefaßt sind. Rovings werden zu Rovinggeweben, geschnittenem Textilglas (Glasfaserschnitzeln), Matten und Kurzfasern weiterverarbeitet. Bei verschiedenen Herstellungsverfahren, z.B. beim Wickeln und Profilziehen (Strangziehen) werden Rovings direkt als Verstärkung verwendet.
    Besondere Bedeutung haben die aus Textilglasrovings gefertigten Rovinggewebe. Mit ihnen lassen sich dicke Formteile (z.B. im Formenbau) aus wenigen Lagen herstellen. Der Fasergehalt und die Festigkeit ist weitaus höher als bei Mattenlaminaten, jedoch geringer als bei Glasfilamentgeweben.
    Faserspritzrovings zerfallen nach dem Schneiden sofort in Einzelfäden. Rovings zum Wickeln und Handlaminieren (Glasrovings) sind wesentlich feiner und besitzen einen besseren Zusammenhalt.

    R&G Glasmatte

    Textil-Glasmatten

    Textil-Glasmatten zum Handlaminieren entstehen durch regelloses Schichten von geschnittenen Glasspinnfäden (Schnittmatte). Sie werden durch einen Binder verklebt, der sich im Styrol des Polyester- oder Vinylesterharzes löst, so daß die Fasern frei verschiebbar im Harz schwimmen. In anderen Harzen (Epoxid) bleibt die Matte völlig steif.

    R&G Glasmatte

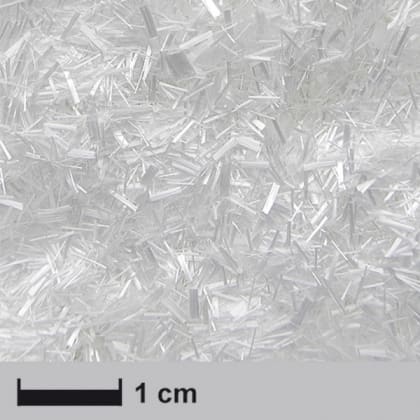

    Geschnittenes Textilglas

    Glasrovings werden zur Verarbeitung in Füll- und Preßmassen in verschiedene Längen geschnitten. R&G führt ab Lager die Längen 3 und 6 mm.
    Textilglas-Kurzfasern sind auf Längen unter 1 mm zerkleinerte Glasspinnfäden, die in Einzelfasern aufgespalten sind. R&G führt ab Lager eine gemahlene Glasfaser mit 0,2 mm Länge.

    R&G Glasfaserschnitzel


    Toxizität und Lagerung

    Glasgewebe enthalten keine gesundheitsgefährdenden oder giftigen Stoffe. Aufgrund der Filamentdurchmesser (größer als 4 µm) und der chemischen Struktur des Glases treten nach bisherigen Erkenntnissen keine cancerogenen Wirkungen auf. Die maximal zulässige Arbeitsplatzkonzentration von Glasstaub beträgt 6 mg/m³ (Feinstaub). Bei Transport und Lagerung von Glasgeweben treten keine Gefährdungen auf. Glasgewebe sind gem. Gefahrstoffverordnung nicht kennzeichnungspflichtig, es tritt bei Lagerung und Versand keinerlei Gefährdung von Personen und Umwelt auf. Auch bei höheren Temperaturen zerfällt Glas nicht in toxische Bestandteile und ist daher auch im Brandfall ungefährlich.

    Bei der Lagerung von Glasfaserverstärkungen muß bedacht werden, daß die Schlichte feuchtigkeitsempfindlich ist. Trockene, nicht zu kühle Räume sind für eine Aufbewahrung am besten geeignet.

    Bei Lagerung in zu kalten Räumen schlägt sich, wenn das Verstärkungsmaterial in warme Arbeitsräume gebracht wird, der in der warmen Luft enthaltene Wasserdampf nieder. In diesem Fall sollte das Glasfasermaterial vorsichtshalber mindestens 8 Stunden vor der Verarbeitung in der Werkstatt gelagert werden.
